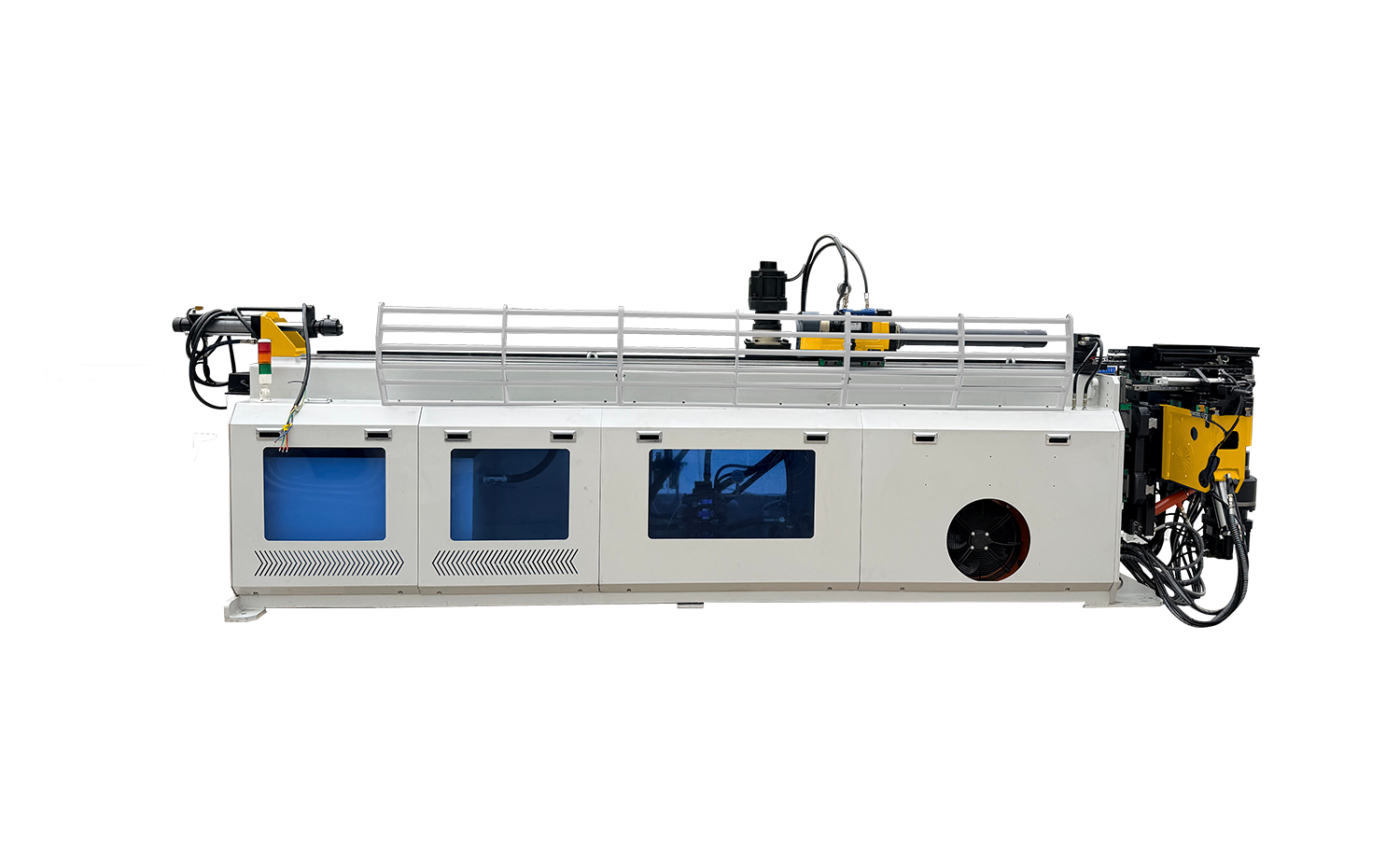

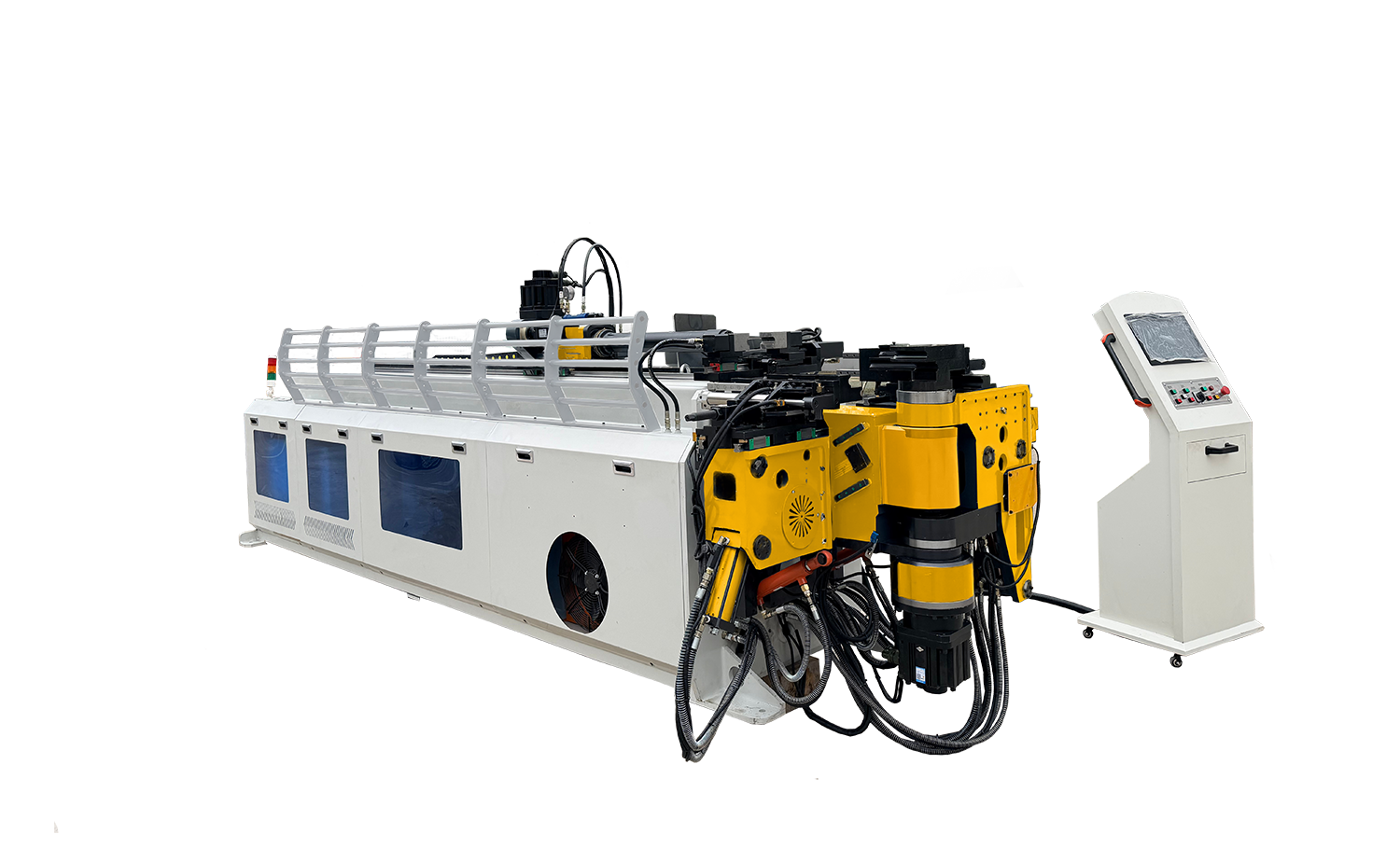

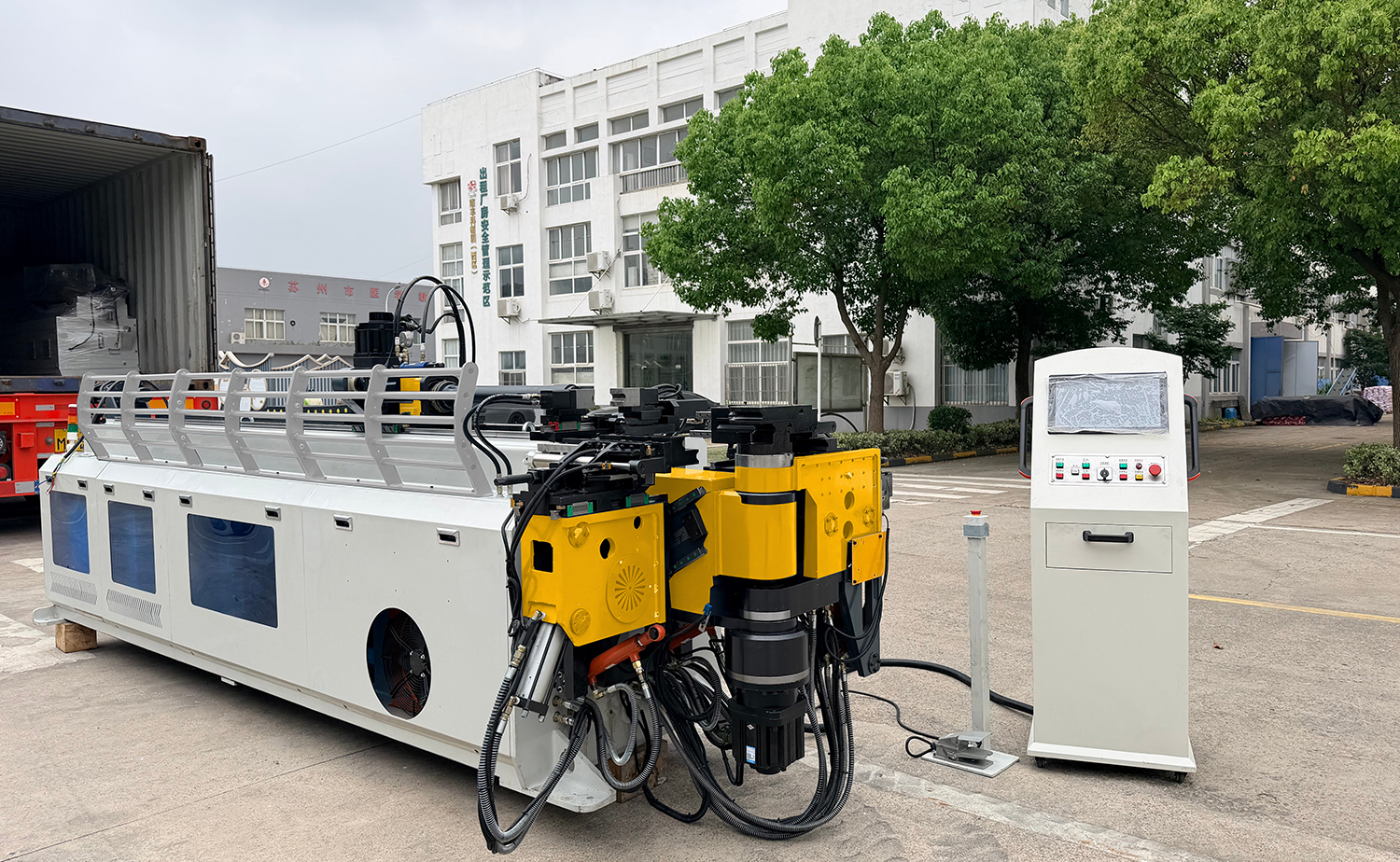

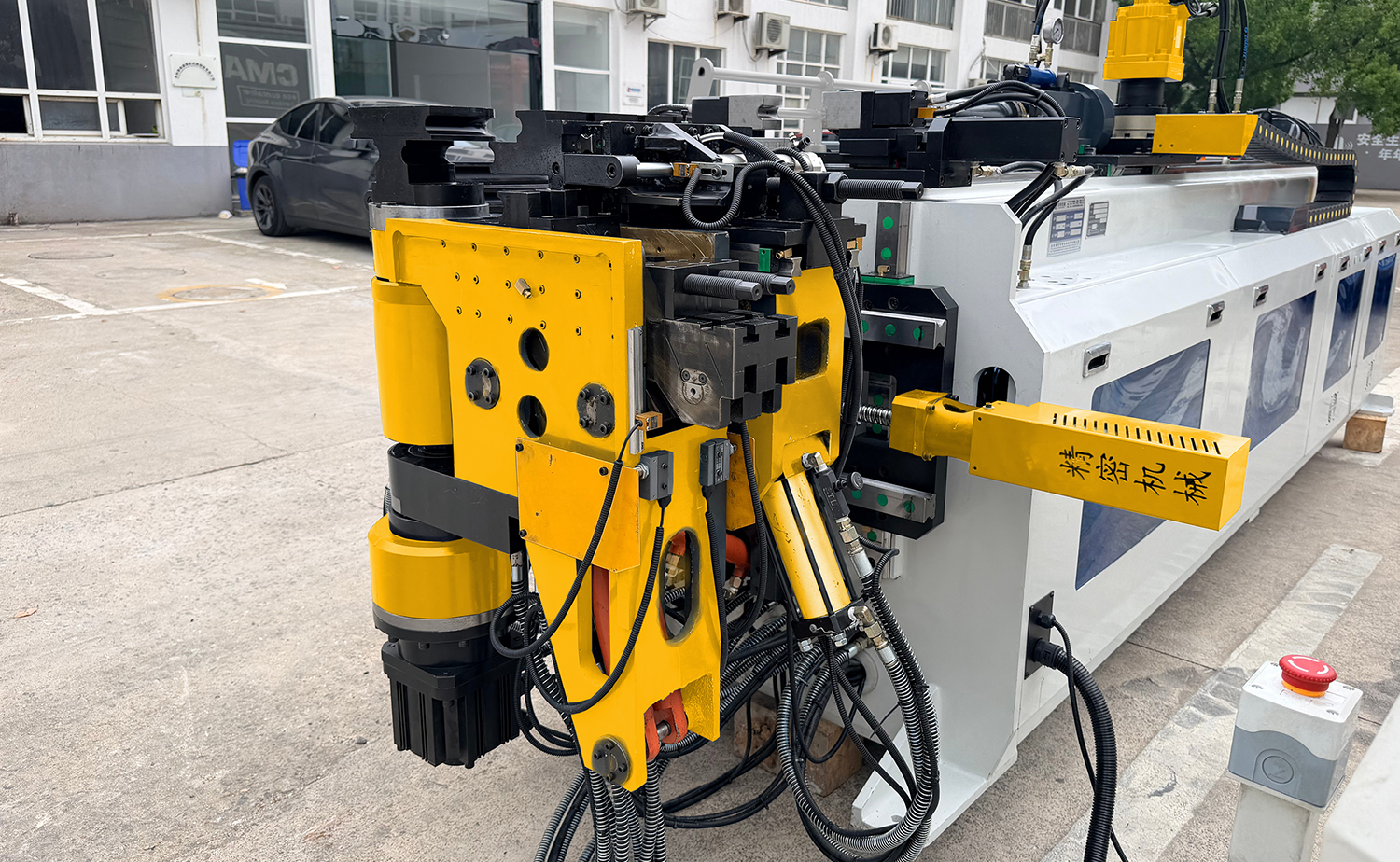

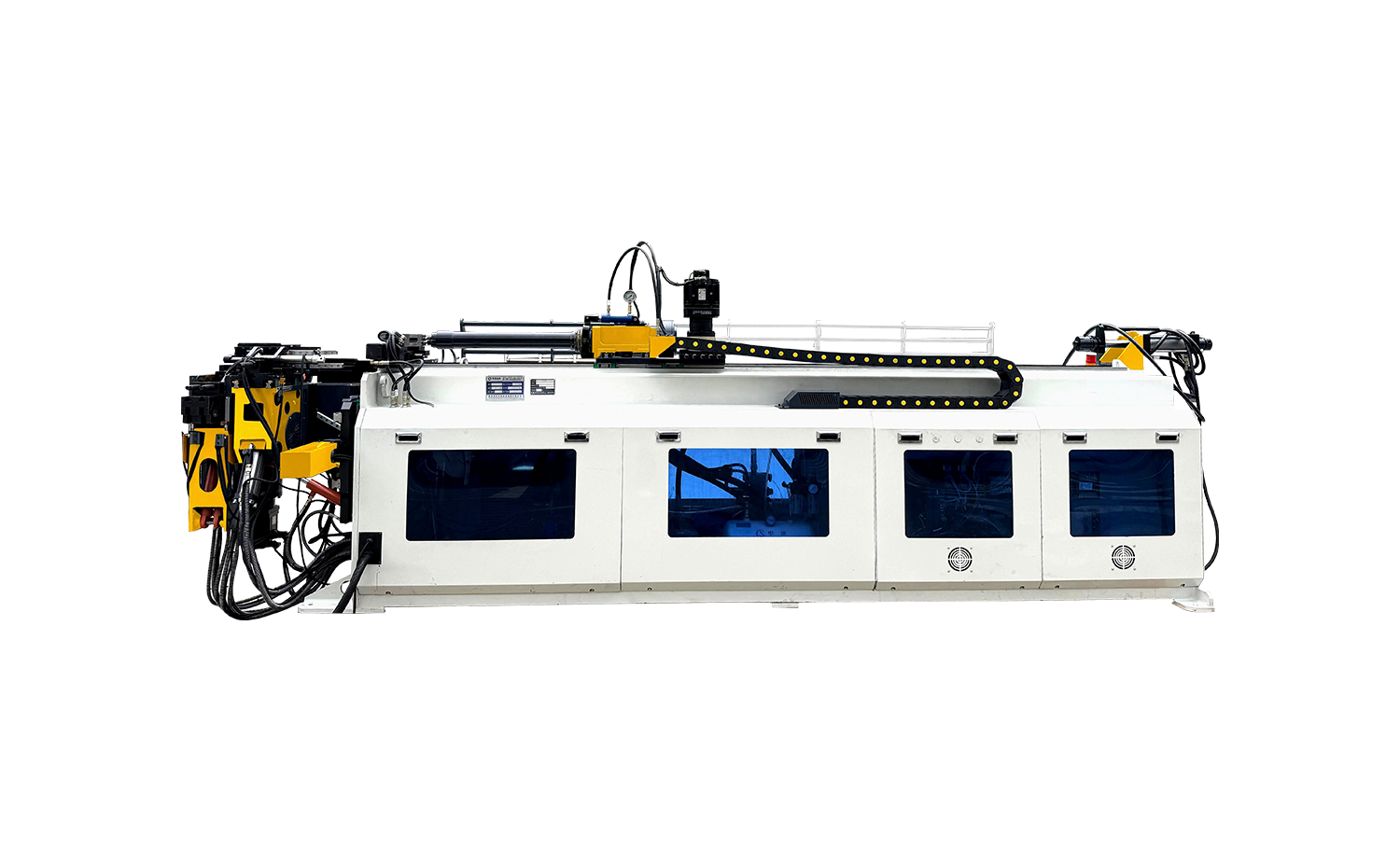

CNC左右パイプベンディングマシン

戻る

  • CNC左右パイプベンディングマシン
  • CNC左右パイプベンディングマシン
  • CNC左右パイプベンディングマシン
  • CNC左右パイプベンディングマシン
  • CNC左右パイプベンディングマシン
  • CNC左右パイプベンディングマシン
  • CNC左右パイプベンディングマシン
  • CNC左右パイプベンディングマシン
  • CNC左右パイプベンディングマシン
  • CNC左右パイプベンディングマシン
  • CNC左右パイプベンディングマシン

特長

基本パラメータ

ビデオ

産業用途

お問い合わせ

特長

標準

  • マスターセンター(ソフトウェア): HUASHUN が設計した特別なソフトウェア プログラム。自動および手動操作モデルに簡単にアクセスできます。

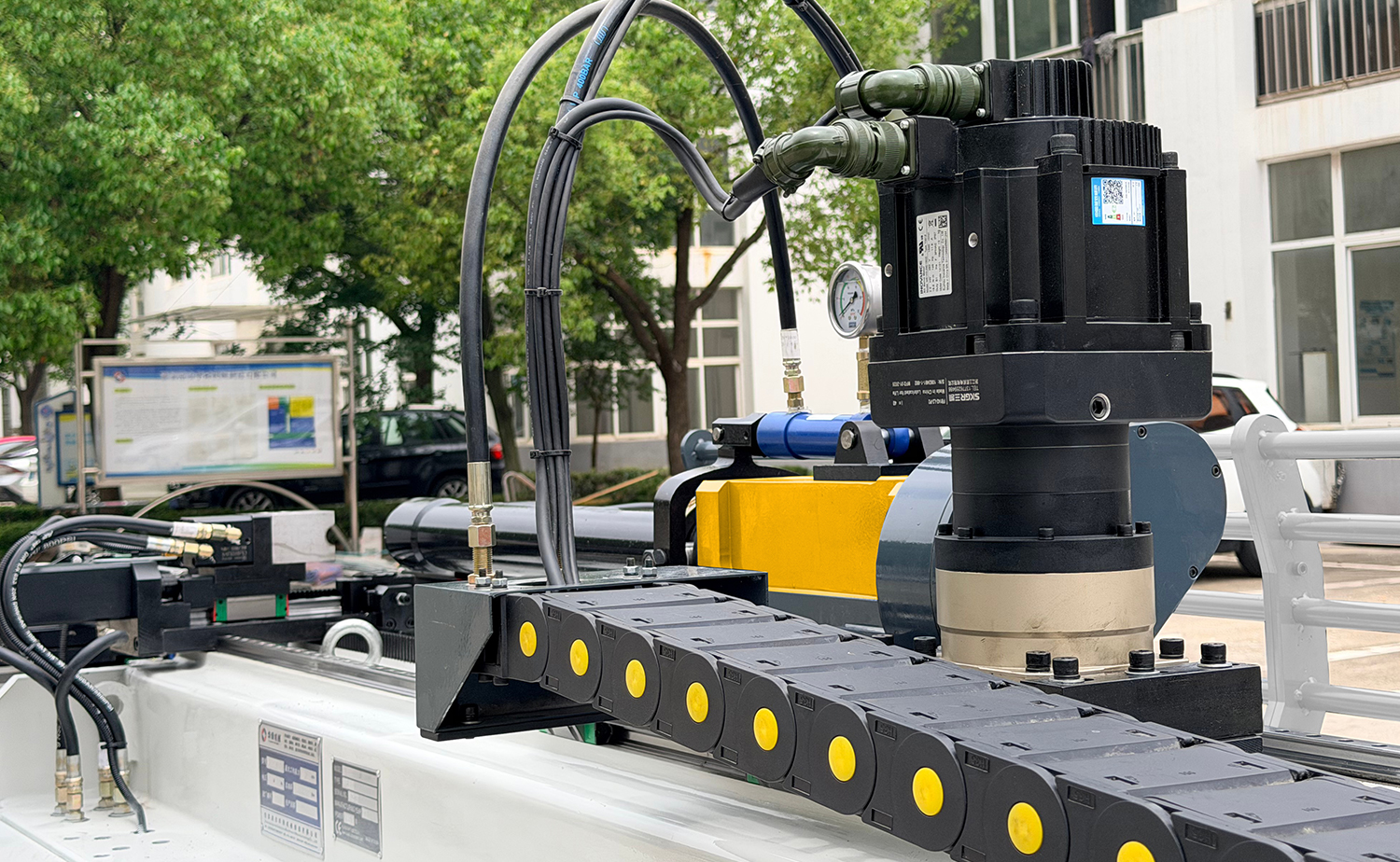

  • 送り、回転、曲げ、上下左右をすべてサーボモーターで制御。
  • 10 インチ カラー LCD タッチ スクリーン コントロール (IPC システムの場合は 15 インチ)。
  • システム診断と多言語機能。

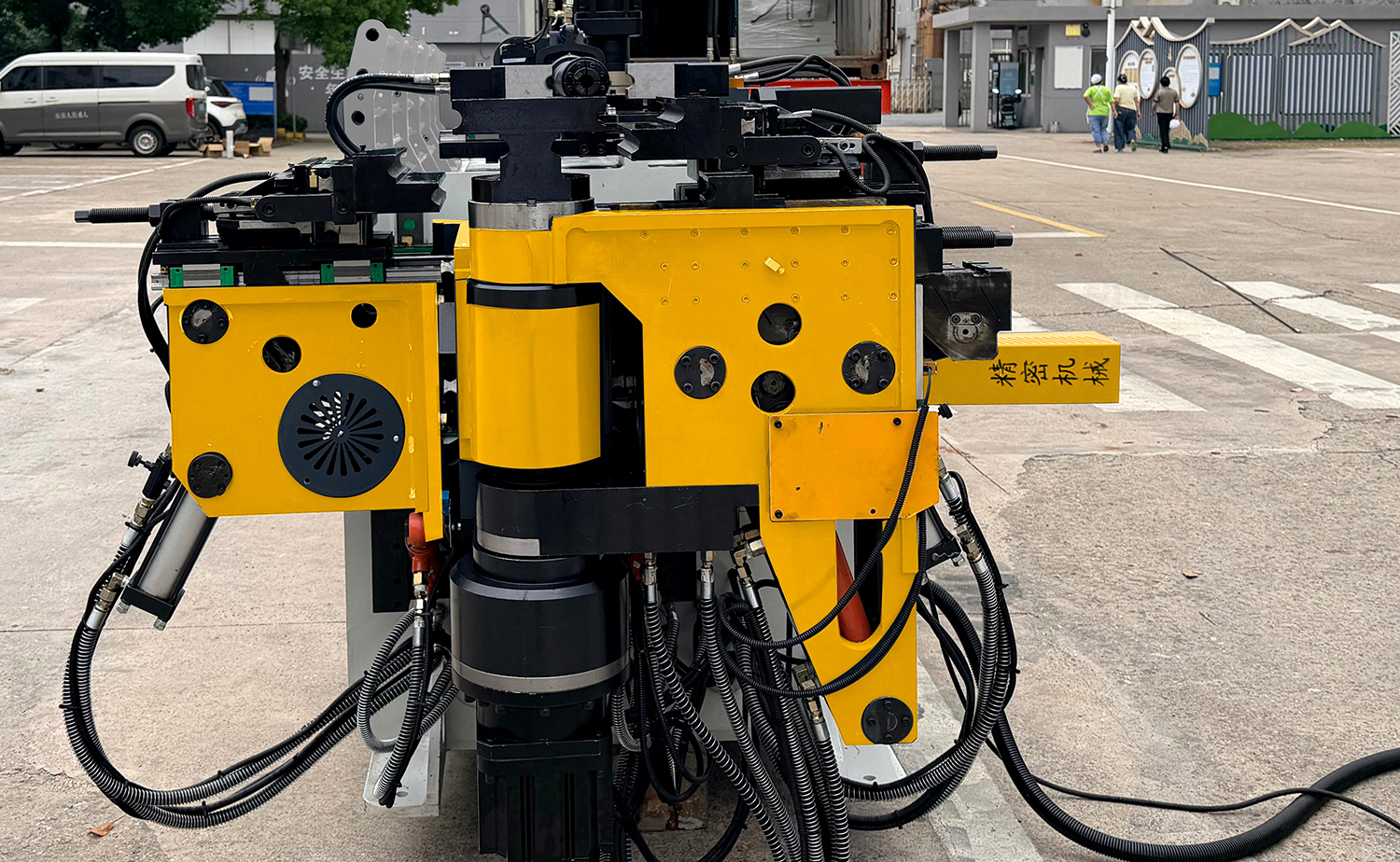

  • 時計回りと反時計回りの曲げ方向。
  • XYZ座標とYBC加工データ間の双方向変換機能により制御します。
  • 最大 3 つの動作を同時に実行できるプログラム可能なインターフェース (Y B C)
  • 曲げ角度ごとにプログラム可能な材料のスプリングバック設定。
  • チューブのスプリングバックを補正します。
  • 自動モードで Y 軸を自動位置決めし、ワークの品質を確保します。
  • ドロップウェイ油圧クランプ。
  • 可変速バルブ付直動油圧ダイス。
  • 最終的な曲げの前にチューブが自動的にリリースされます。
  • スチール、ステンレス、アルミニウム、チタン、真鍮で高品質の再現性のある曲げを実現します。
  • フットペダルサイクルスタート。
  • ミシン頭部の自動潤滑
  • 冷却システムにより、機械の安定した動作が可能になります。

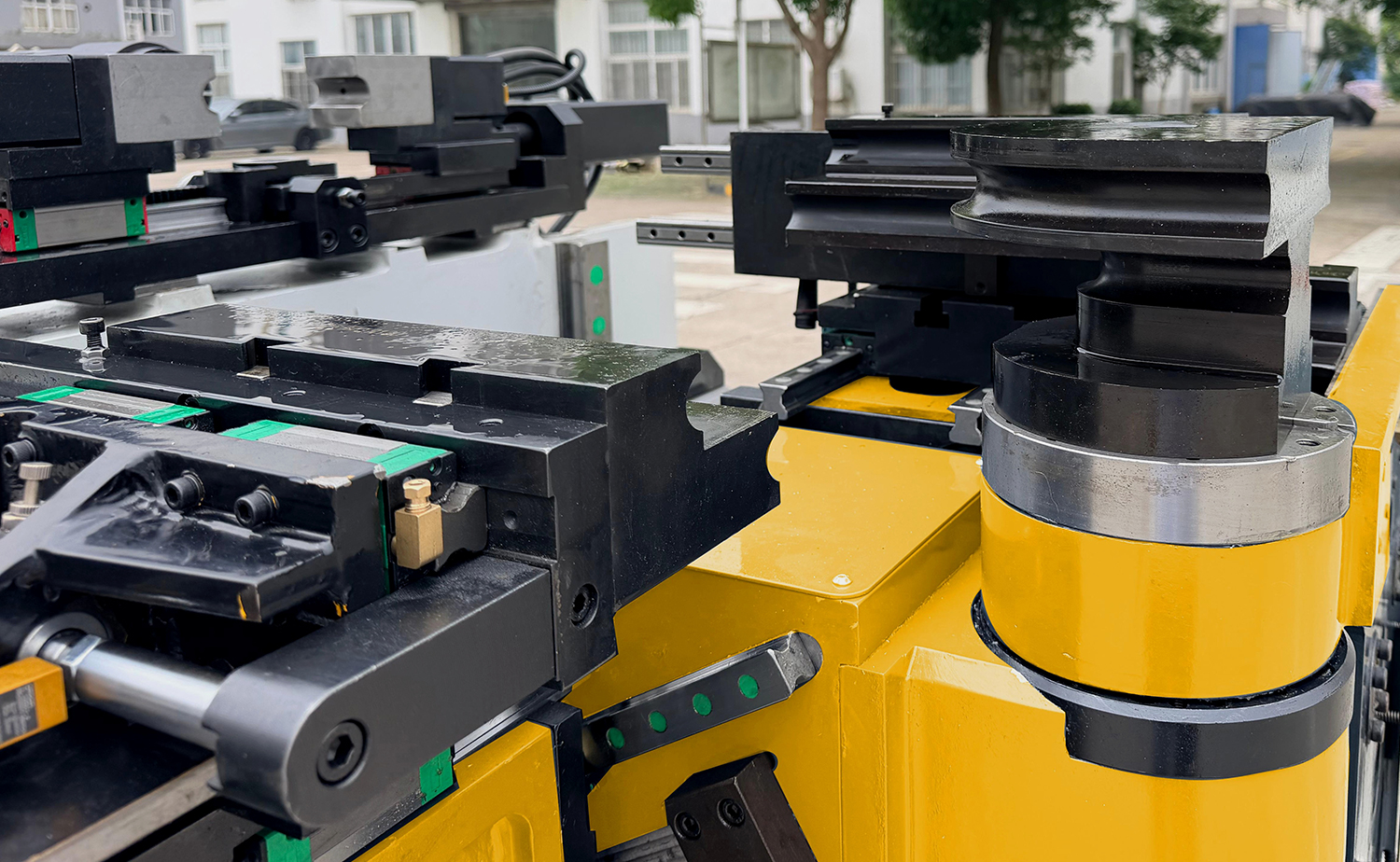

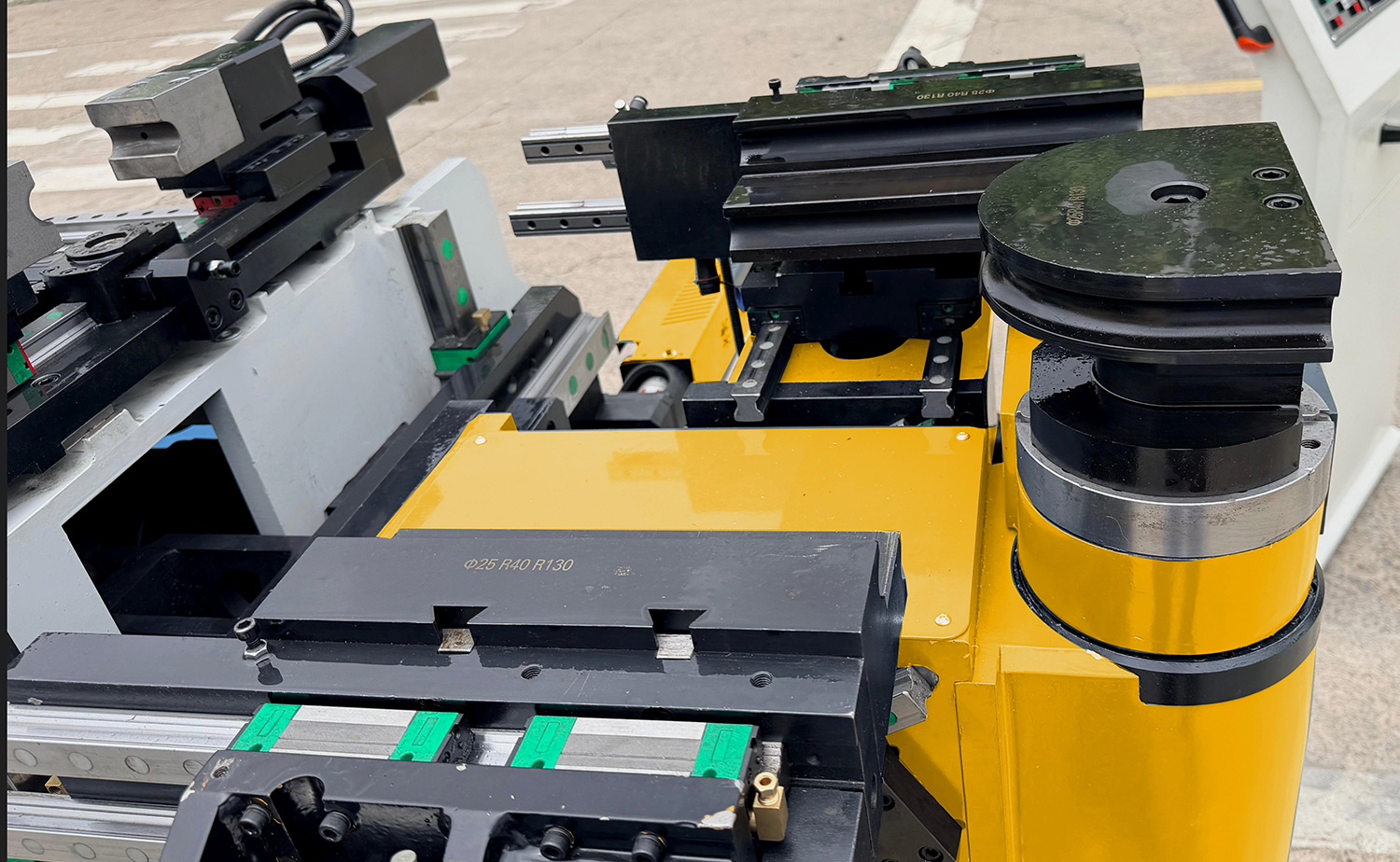

  • 絞り曲げ用ツール 1 セット。
  • ワイパーダイブラケット。
  • 1 マンドレルロッド。
  • 操作およびメンテナンスマニュアル。
  • 調整されたツールが入ったツールボックス。
  • 電気: 必要に応じて (3 相 220V または 380V または 415V...)

パラメータテーブル

主な技術パラメータ

名前 単位 データ
最大絞り曲げ能力 軟鋼丸管 mm ¢39*2
ステンレス鋼 mm ¢32*2
軽合金焼鈍丸管 mm ¢40*3
軟鋼角管 mm 30*30*2
軟鋼角管 mm 35*20*2
軟鋼丸棒 mm ¢16
軟鋼角中実棒 mm 15*15
最大曲げ半径(絞り曲げ) mm R200
顧客の要件に応じてカスタマイズ可能
最小曲げ半径(絞り曲げ) mm R20
回転半径範囲 mm 6D-∞
最大。 1回の給餌長さ mm 2500
顧客の要件に応じてカスタマイズ可能
最大曲げ角度 190°
曲げ方向 時計回り&反時計回り両方
