特徴
操作とパフォーマンス

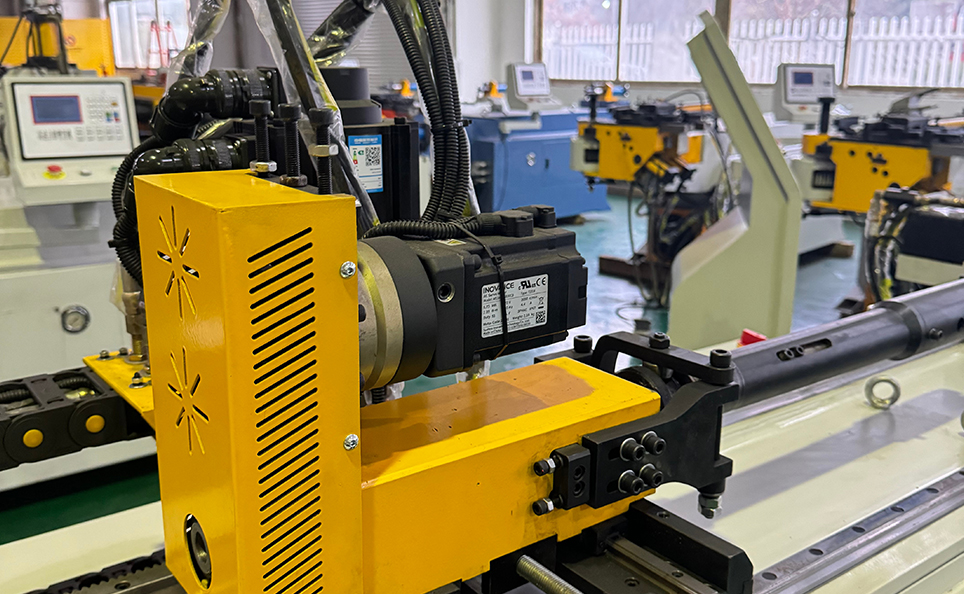

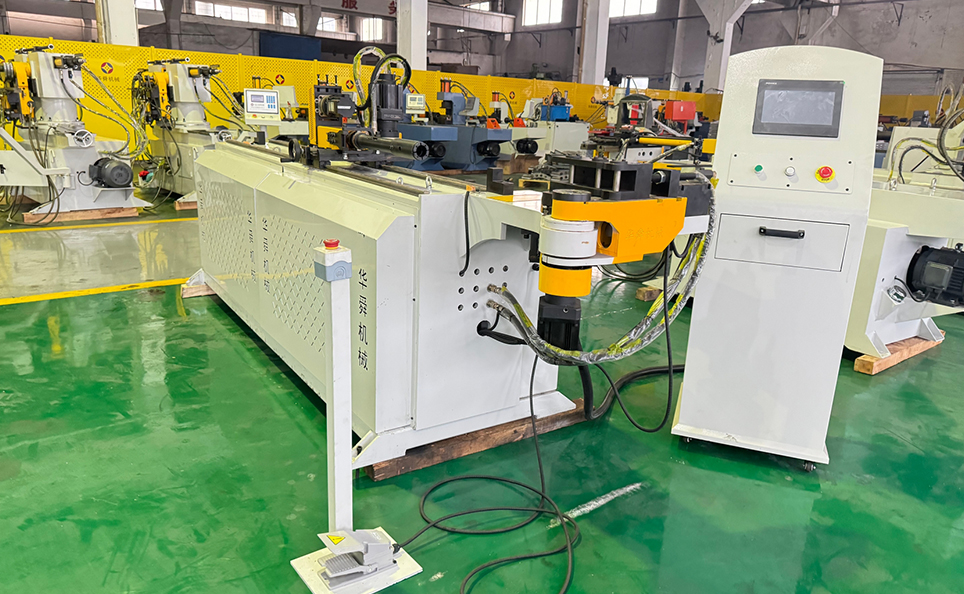

SB-18CNC は、正確な制御のための 3 つのプログラム可能な軸を備えた、全自動でコスト効率の高いパイプ曲げ機です。送り・回転ともにサーボモーターを搭載しており、高精度・高精度な曲げ加工が可能です。
曲げモード
従来の曲げニーズに対応する油圧パイプ ベンダーと、より高度で正確な操作に対応するサーボ CNC チューブ ベンダーの 2 つの曲げモードが利用可能です。油圧ダイアシストにより、すべてのサイクルにわたって一貫した均一な曲げが保証されます。
潤滑とメンテナンス
マンドレル潤滑システムは摩擦を軽減し、曲げ加工中のスムーズな動作を保証します。集中グリース システムがすべての可動部品を潤滑し、機械の寿命を延ばします。
ユーザーインターフェイスと冷却
タッチ スクリーン PLC システムは機械の制御を簡素化し、自動モードと手動モードの両方に簡単にアクセスできます。電気キャビネットには冷却ファンが装備されており、長期にわたり最適なマシンパフォーマンスを保証します。
パラメータ表
主な技術パラメータ
| モデル | SB-18CNC | SB-25CNC |
| 軟鋼 | 18×1.5t | 25×2.0t |
| ステンレス鋼 | 12×1.2t | 22×1.5t |
| 最大。角パイプ | 14×1.2t | 22×1.5t |
| 最大。曲げ半径 | 80mm | 180mm |
| 最大。曲げ角度 | 190° | 190° |
| 最大。有効マンドレル長さ | 1500mm | 2000mm |
| 曲げ精度 | ±0.1° | ±0.1° |
| 曲げ速度 | 180mm/s | 160mm/秒 |
| 送り精度 | ±0.1mm | ±0.1mm |
| 送り速度 | 1100mm/秒 | 1000mm/秒 |
| 回転精度 | ±0.1° | ±0.1° |
| 回転速度 | 360mm/秒 | 250mm/秒 |
| 最大。曲げ半径 Difference | 25 | 30 |

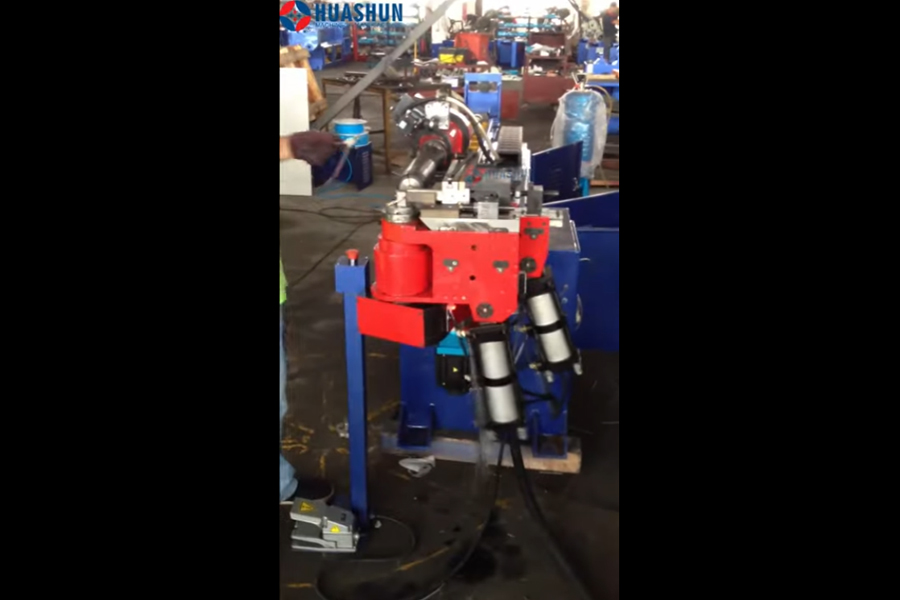

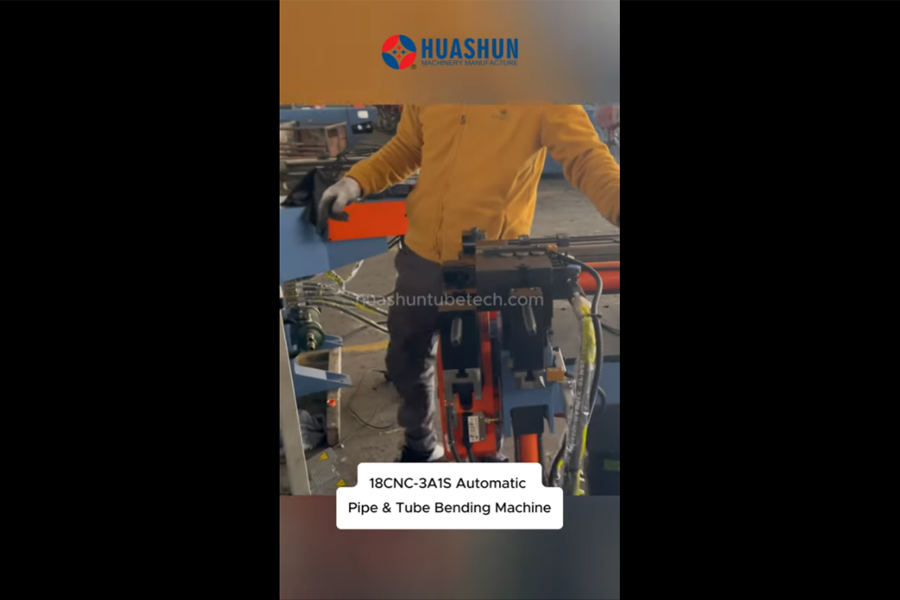

ビデオ
