特徴
この機械は、中実棒を曲げるために特別に設計されており、より厚い壁とより大きな半径 (R) を持つチューブも処理できます。絞り曲げと押し曲げの両方に対応しており、1 つのダイセットで複数の曲げ半径 (R) を実現できます。さらにオプションのカッティング機能も用意しており、さらに汎用性が高まります。
パラメータ表
主な技術パラメータ
| 名前 | データ | ||
| 最大曲げ能力 | 軟鋼管(R≧4D) ） | 25mm | |
| 軟鋼丸棒 | Φ18mm | ||
| ステンレス鋼 | Φ15mm | ||
| 最大曲げ半径 | 押し曲げ加工可能(制限なし) | ||
| 最小曲げ半径 | R15mm | ||
| 最大。 1回の給餌長さ | 2000 | ||
| 顧客の要件に応じてカスタマイズ可能 | |||
| 最大曲げ角度 | 185° | ||
| ベンディングユニット | 32 | ||
| 曲げ軸 | 速度 | 120度/秒 | |
| 精度 | ±0.1 | ||
| 回転軸 | 速度 | 360度/秒 | |
| 精度 | ±0.05 | ||
| 送り軸 | 速度 | 600mm/秒 | |
| 精度 | ±0.05mm | ||
| 機械の寸法 | 3850×850×1150mm | ||
| そうですね。重量 | 1250kg | ||

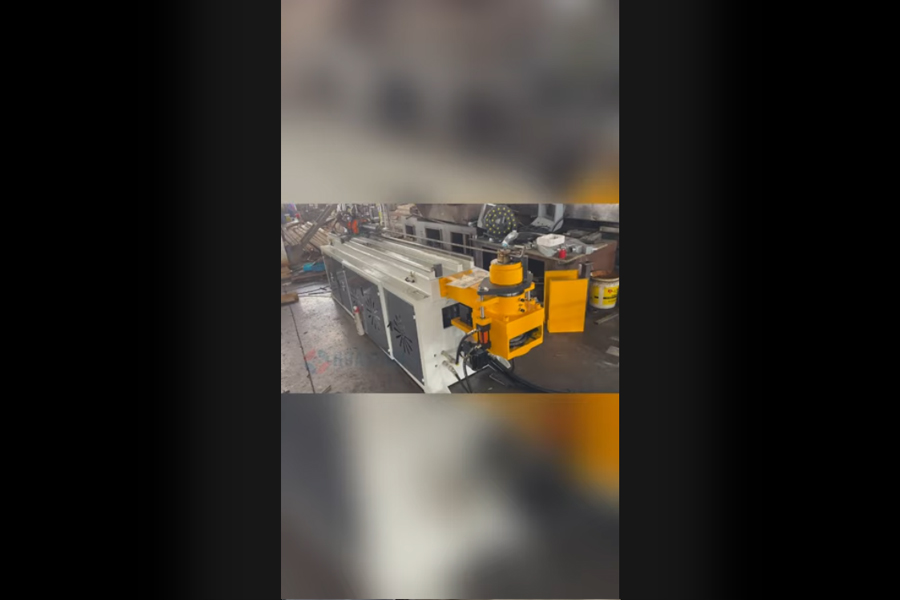

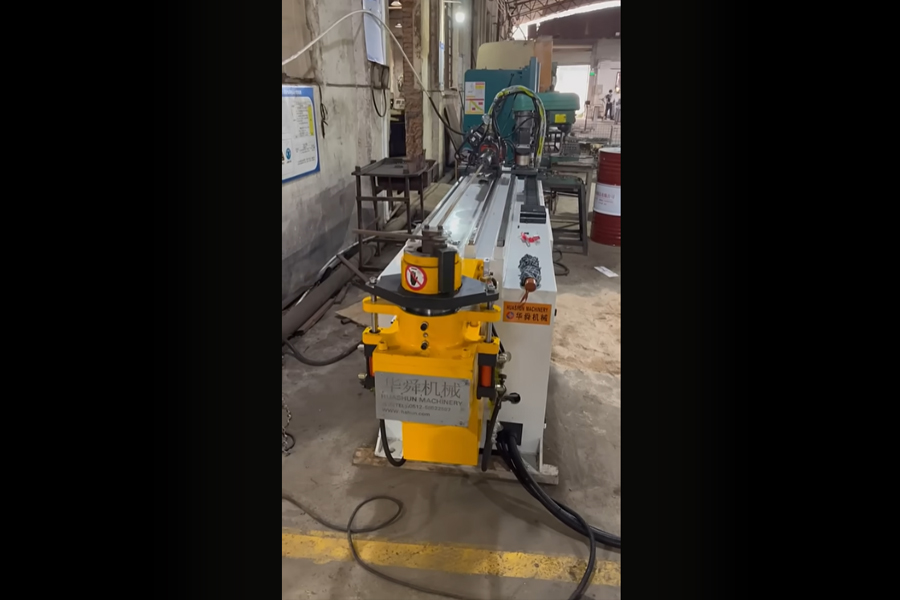

ビデオ
