特徴
1.フルメカニカル伝動方式を採用しており、コンパクトな設計で長期使用に耐える高い信頼性を実現しています。

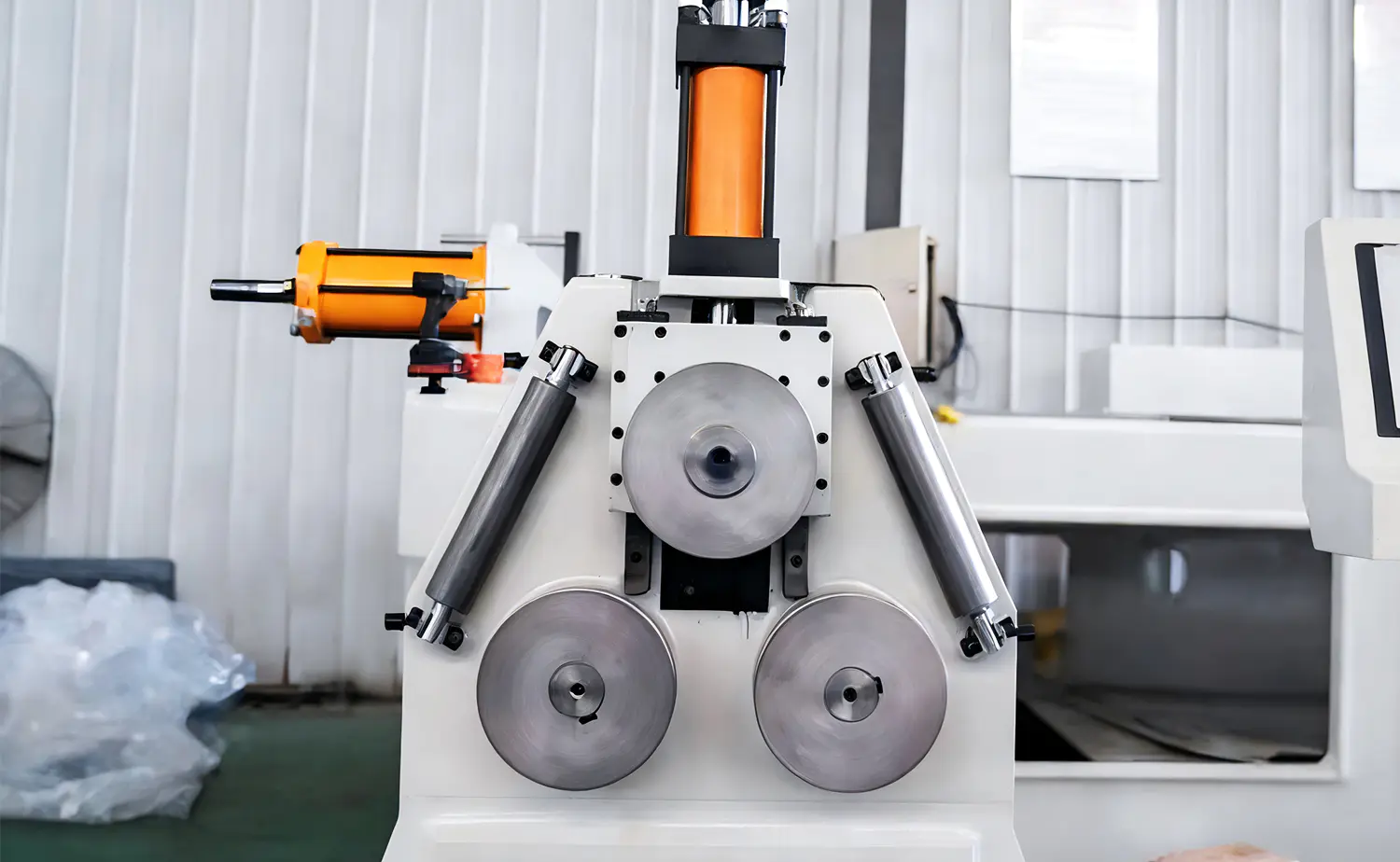

2.3本ローラー駆動方式により滑りが大幅に軽減され、薄肉材料の高精度曲げ加工に最適です。
非対称のローラー配置により、曲がりの間の直線部分の長さが短縮され、全体の効率が向上し、パフォーマンスが最適化されます。
3.フィードコンポーネントは多用途であり、サイドローラーのどちらの側にも配置できるため、操作の柔軟性が向上します。
4.デュアルフットスイッチと緊急停止機能により、簡単かつ安全な操作のためのユーザーフレンドリーな制御システムが提供されます。
5.機械は最小限の摩擦でスムーズに動作し、上下のローラー間のギャップを調整することで、異なる半径の円形、円弧形、螺旋形などのさまざまな形状を作成できます。
6.金型溝形状の変更により、山形鋼、平鋼、丸鋼、その他特殊部などの幅広い金属形材の加工が可能です。
7. 特大の金型を必要とせずに大きな半径のプロファイルを曲げることができるため、この機械はシングルヘッド曲げ機械とダブルヘッド曲げ機械の両方を優れた補完物にします。
8.中規模から大規模生産向けに設計されたこの機械は、高速性と効率性を実現し、要求の厳しい製造環境にとって理想的な選択肢となります。
パラメータ表
主な技術パラメータ
| モデル | GY100CNC-3 |
| 最大圧延径（炭素鋼） | Ф100×5mm |
| 適用ステンレス鋼管最大径 | Ф100×4 |
| 最大曲げ角度 | 360° |
| 最小曲げ半径 | チューブ径×8～15倍 |
| ローラー回転速度 | 20mm/s |
| ローラー径 | 228 |
| 直線部の長さ | >90mm |
| インバータモータ電源を給電する | 11kw |
| 小径サーボモーターの出力 | 3kw |
| 電圧 | 3相380V 50HZ電源 |
| 機械重量 | 2500kg |
| 機械の寸法 | 2000x1400x1200 |
