特徴

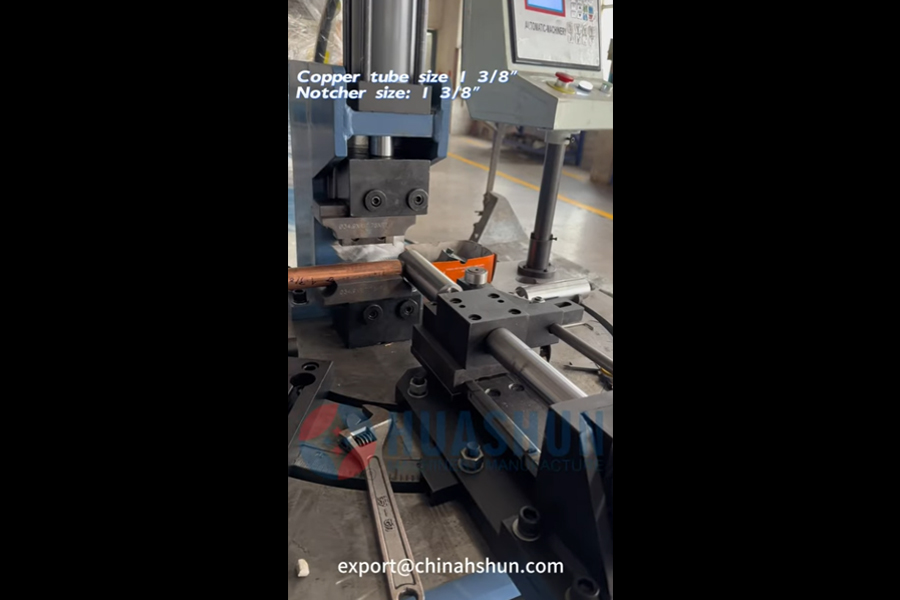

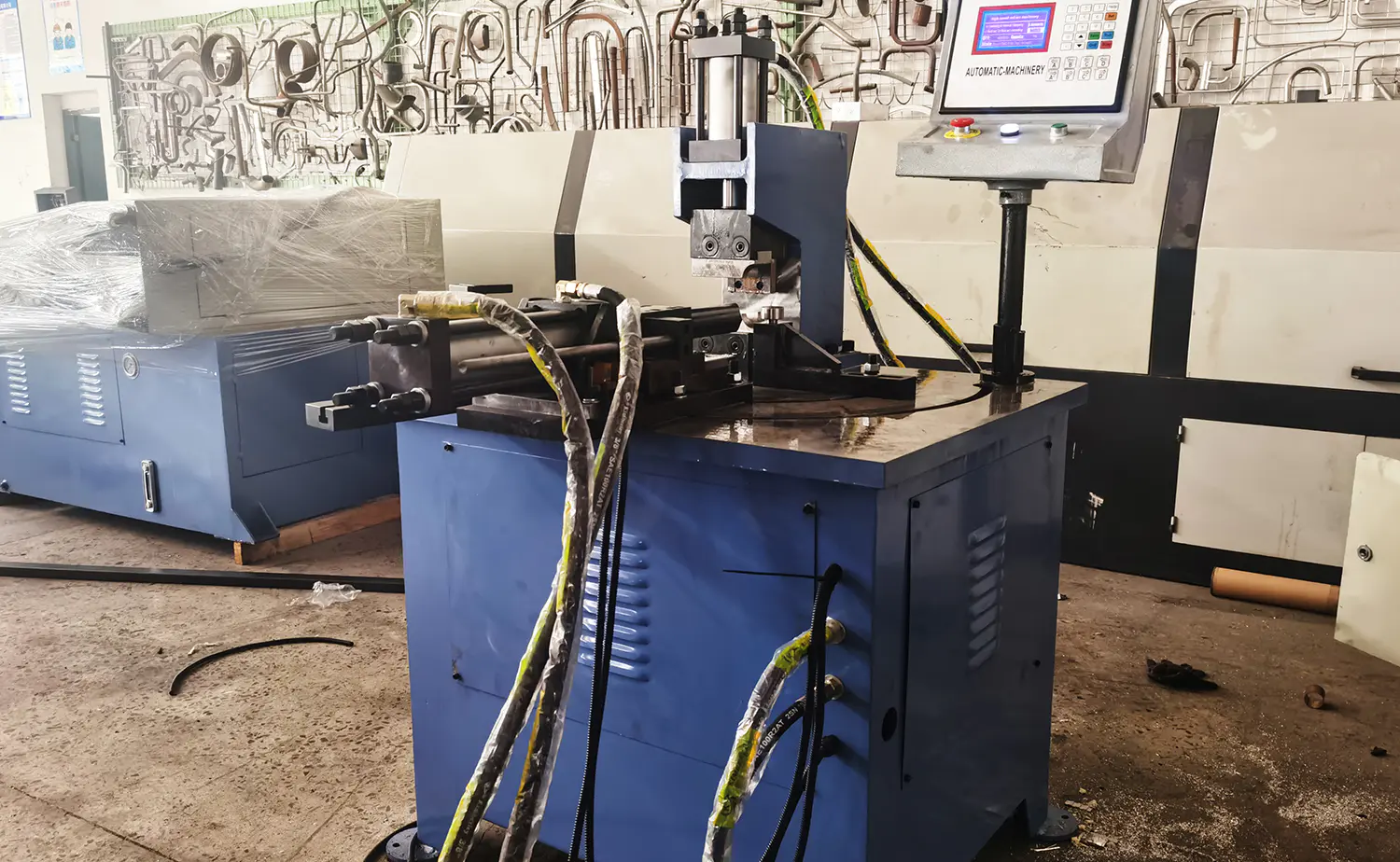

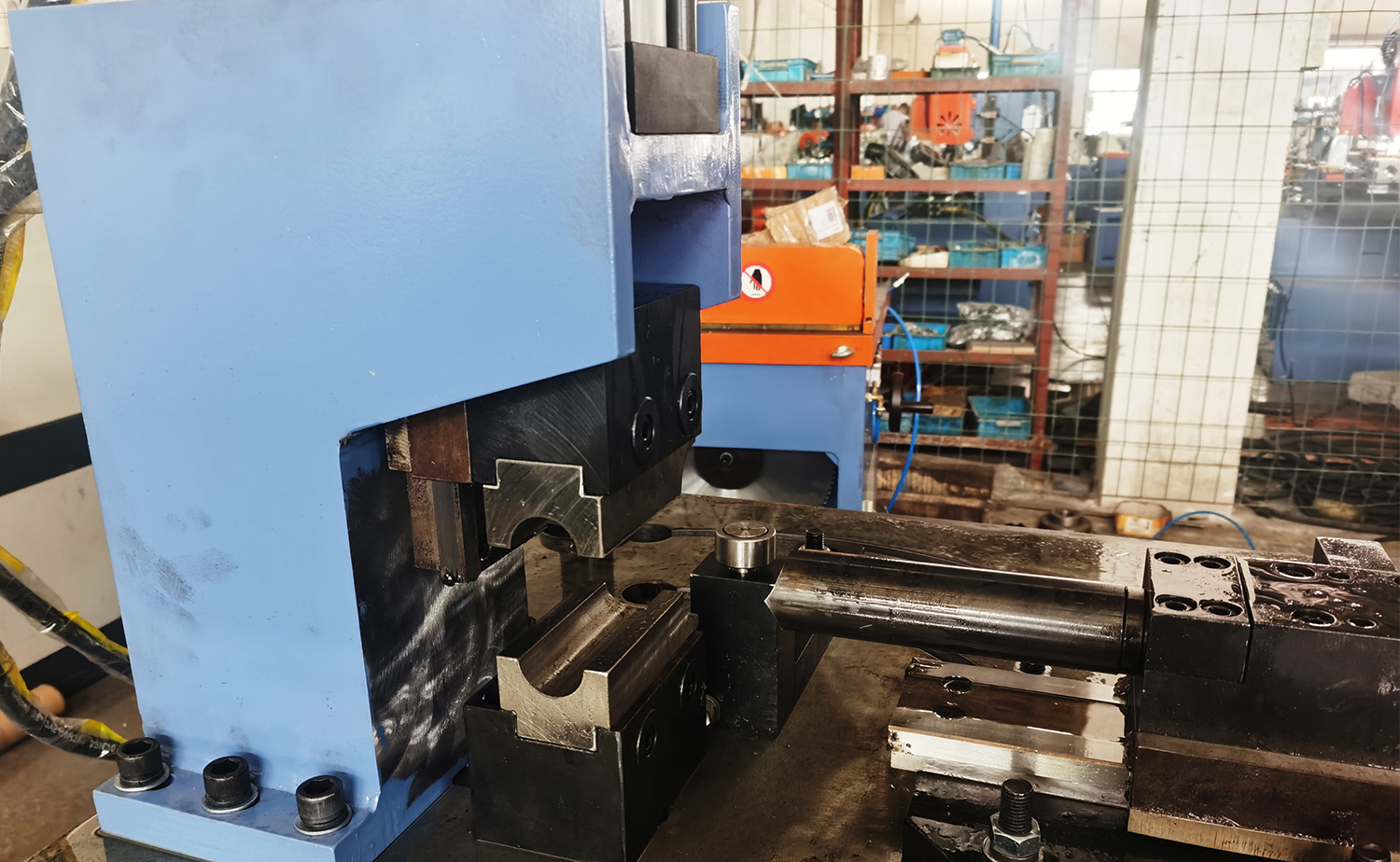

1.チューブアークパンチングマシンは、強力な油圧システムによって駆動される自動クランプおよびパンチング機能を備えており、効率的で一貫した操作を保証します。
2.炭素鋼、ステンレス鋼、銅、アルミニウムなど幅広い材質に適合し、さまざまな用途に使用できます。
3.この機械は、さまざまなアークパンチ角度に対応するように設計されており、各顧客の固有の要件を満たす柔軟性を提供します。
4.手動、自動、非常時の運転モードを備え、オペレータの安全を最優先に多段階の制御で安心してご使用いただけます。
5.高品質の機械部品は安定した信頼性の高いパフォーマンスを保証し、長期にわたる耐久性と最小限のダウンタイムを保証します。
6.ユーザーフレンドリーな制御により機械の操作が簡単になり、低騒音出力によりオペレータの作業環境が向上します。
パラメータ表
主な技術パラメータ
| 名前 | CH-50 | CH-80 |
| 最大。パンチ能力 | Φ48×2.0mm | Φ80×3.5mm |
| パンチング角度領域 | 15-180度 | 15-180度 |
| パンチングタイム | 3-4S | 6-8S |
| 最大。油圧 | 14MPa | 14MPa |
| モーター出力 | 5.5KW | 7.5KW |
| 機械寸法 | 1600×1000×1650mm | 1600×1400×1650mm |
| 機械重量 | 980KGS | 1500KG |
ビデオ
お問い合わせ
2000年に設立された華順は、高品質のパイプ加工機械の研究開発と生産に特化しています。パイプ曲げ機、パイプ切断機、パイプ端部成形機、面取り機など、さまざまな製品を提供しています。すべての製品はCE認証とISO9001品質管理システム認証を取得しており、国際基準への準拠を保証しています。20年以上の業界経験を持つ当社は、航空宇宙、自動車、HVAC、造船などの業界向けにカスタマイズされたソリューションを提供しています。
として 中国 CH50 チューブノッチングマシン サプライヤー および CH50 チューブノッチングマシン 工場当社の設備は航空宇宙、自動車、家具製造業界で広く使用されており、パイプ切断、曲げ、端部成形などのさまざまな加工ニーズに対応しています。当社は継続的な革新に取り組んでおり、優れた製品品質と顧客満足度で高い評価を得ています。
