特徴
ユーザーインターフェース
ヒューマン インターフェイスにより、自動モードと手動モードを簡単に切り替えることができます。曲げ方向は時計回りで、クランプダイと加圧ダイの両方が油圧でクランプされ、確実に材料を保持します。

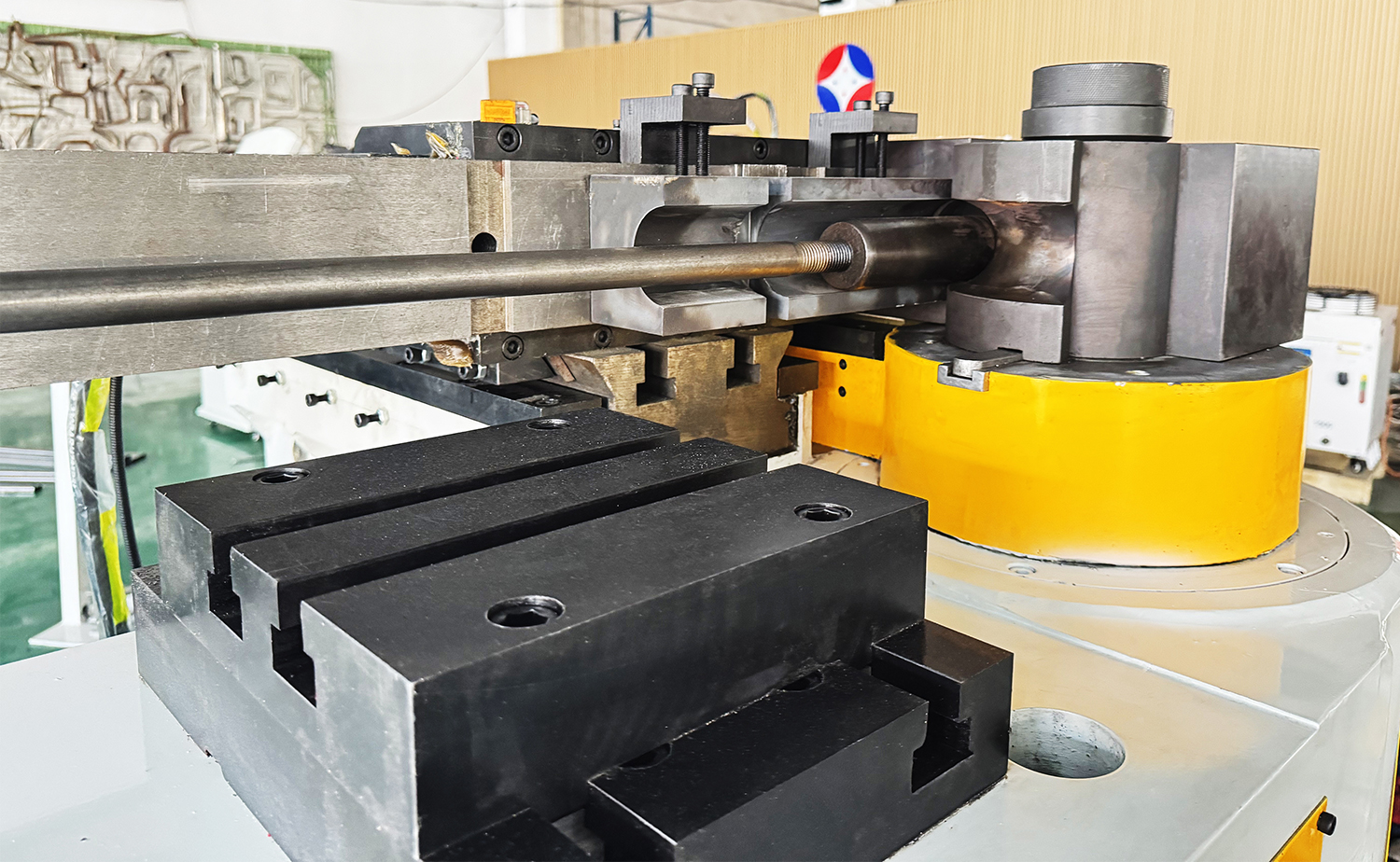

曲げ機構
速度調整可能なバルブを備えた直動油圧ダイスにより、スムーズな動作が保証されます。このマシンは、それぞれ 16 回の曲げが可能なプログラムを最大 16 個保存でき、正確な結果を得るためにプログラム可能なスプリングバック補正が含まれています。

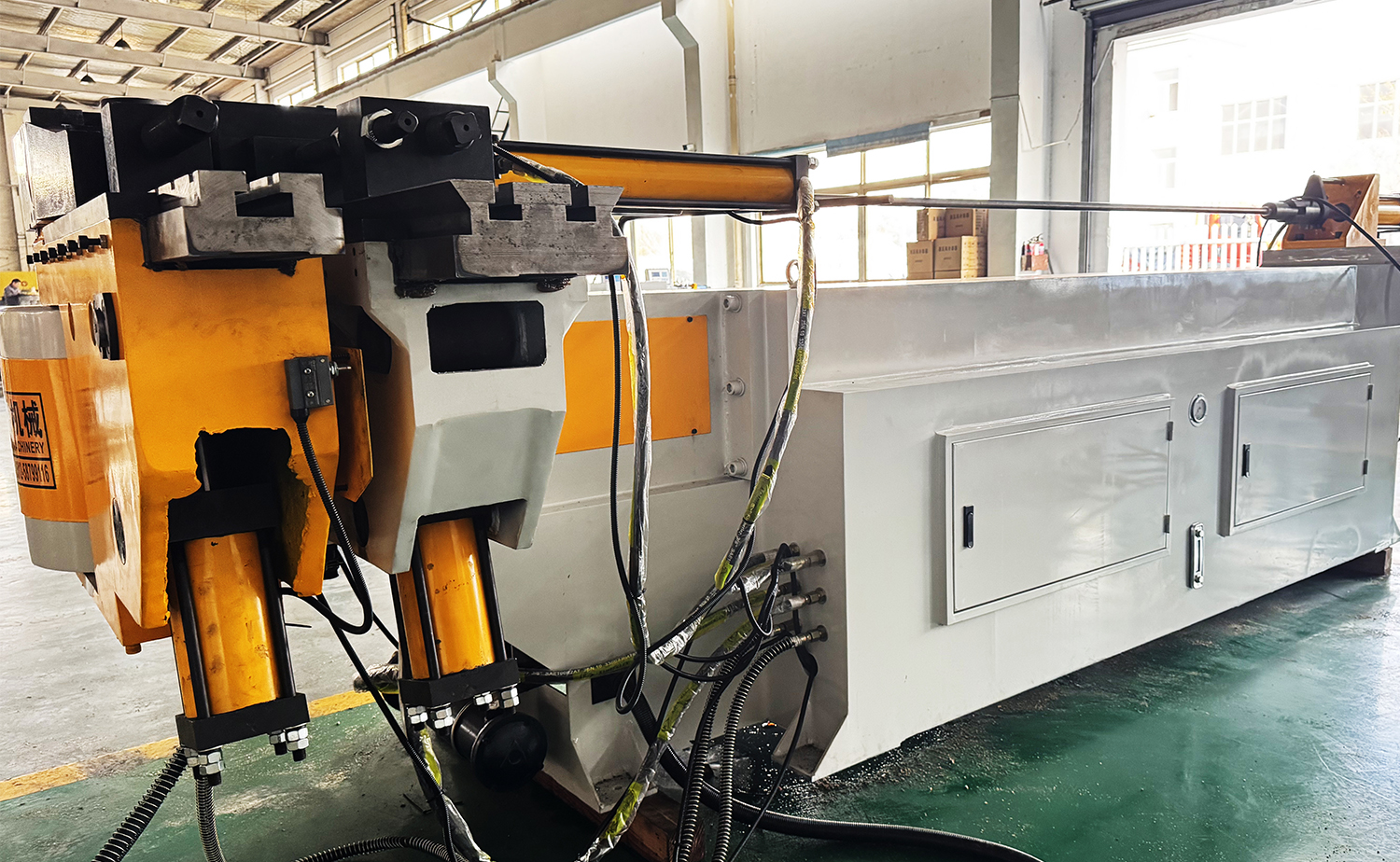

送りと回転
曲げ軸はシリンダー駆動ですが、送りと回転は手動で行われるため、さまざまなタスクの制御とカスタマイズが容易になります。
マテリアルハンドリング
鋼、ステンレス鋼、アルミニウム、チタン、真鍮で再現性の高い高品質の曲げを実現できます。フットペダルを使用すると、曲げサイクルを素早く開始できます。
アクセサリと電源

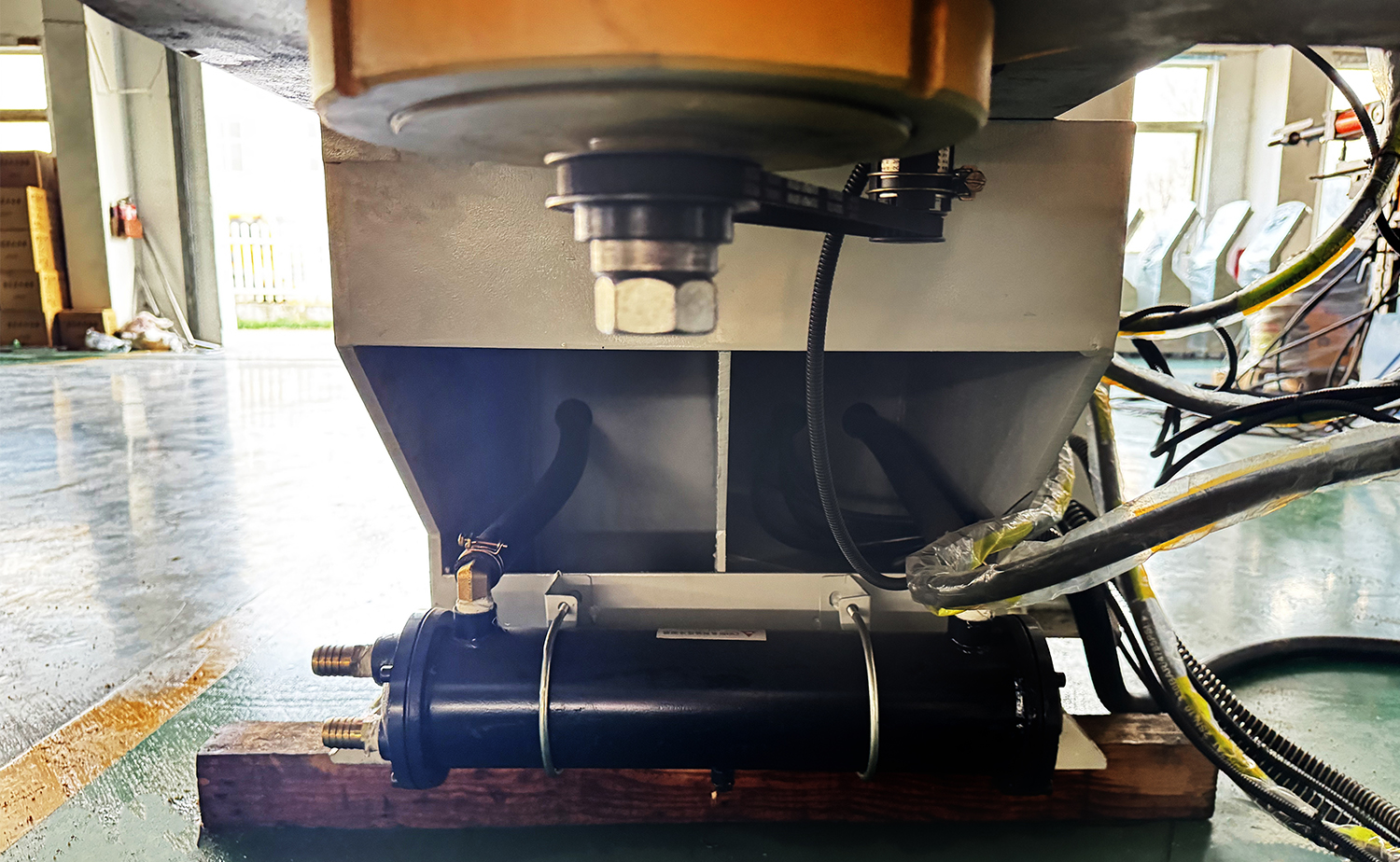

水冷、絞り曲げツール、ワイパー ダイ ブラケット、マンドレル ロッド、および調整されたツールが入ったツールボックスが含まれます。電気構成は 3 相 220V、380V、または 415V で利用可能です。
パラメータ表
主な技術パラメータ
| モデル | SB-75NC | SB-89NC | SB-100NC | SB-115NC | SB-133NC | SB-168NC |
| 最大パイプ外径 | 75×4.0mm | 89×6.0mm | 100×6.0mm | 115×8.0mm | 133×10mm | 168×14mm |
| ステンレス丸管 | 65×2.0mm | 75×2.0mm | 85×3.0mm | 100×3.0mm | 125×3.5mm | 145×6.0mm |
| 軟鋼角管 | 60×3.0mm | 75×3.0mm | 75×4.0mm | 85×4.0mm | 100×4.0mm | 120×6.0mm |
| 最大。マニュアルの移動量 | 3500mm | 4000mm | 4000mm | 4200mm | 5600mm | 5700mm |
| 最大。曲げ半径 | 350mm | 400mm | 420mm | 450mm | 500mm | 800mm |
| 最大。曲げ角度 | 190° | 190° | 190° | 190° | 190° | 190° |
| 曲げパイプ番号 | 16個 | 16個 | 16個 | 16個 | 16個 | 16個 |
| 最大。圧力 | 14MPa | 14MPa | 16MPa | 16MPa | 16MPa | 18MPa |
| モーター出力 | 7.5kW | 11kW | 15kW | 15kW | 22kW | 33kW |
| ディメンション | 4600×1300×1300mm | 5200×1300×1400mm | 5300×1400×1450mm | 5700×1800×1450mm | 7500×1900×1450mm | 8500×2200×1800mm |
| 重量 | 2800kg | 3800kg | 4200kg | 5800kg | 7200kg | 14000kg |

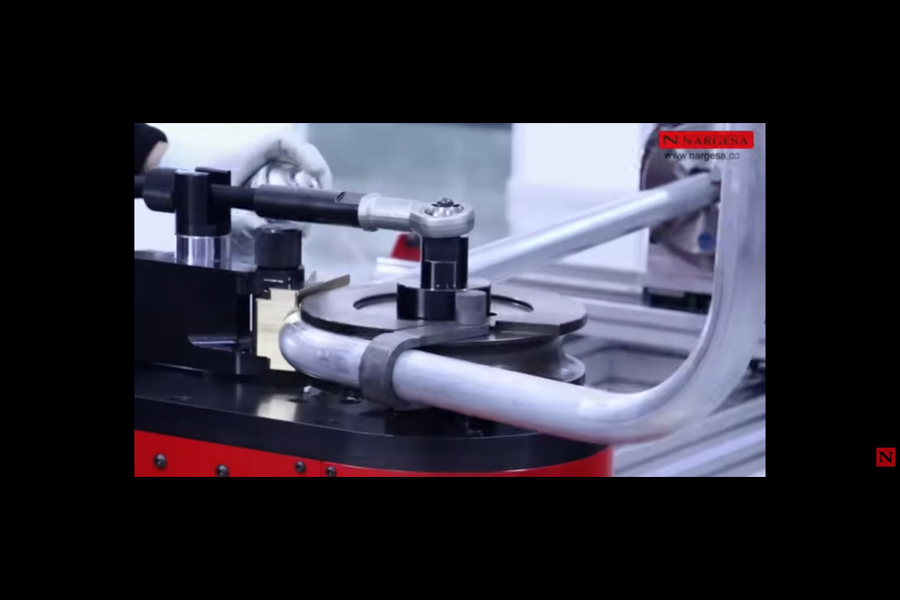

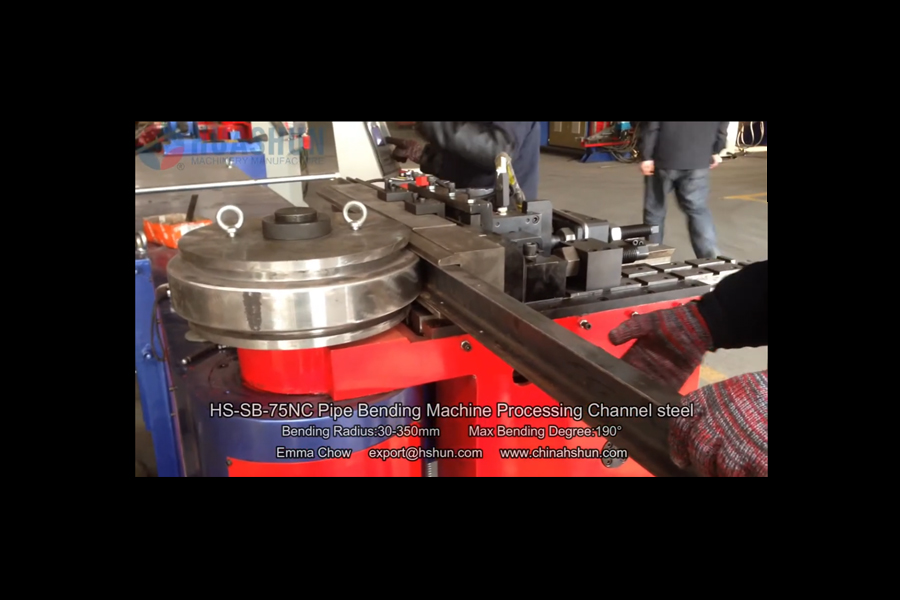

ビデオ
お問い合わせ
2000年に設立された華順は、高品質のパイプ加工機械の研究開発と生産に特化しています。パイプ曲げ機、パイプ切断機、パイプ端部成形機、面取り機など、さまざまな製品を提供しています。すべての製品はCE認証とISO9001品質管理システム認証を取得しており、国際基準への準拠を保証しています。20年以上の業界経験を持つ当社は、航空宇宙、自動車、HVAC、造船などの業界向けにカスタマイズされたソリューションを提供しています。
として 中国 NC M Series Hydraulic Tube Bending Machine with Mandrel Control サプライヤー および NC M Series Hydraulic Tube Bending Machine with Mandrel Control 工場当社の設備は航空宇宙、自動車、家具製造業界で広く使用されており、パイプ切断、曲げ、端部成形などのさまざまな加工ニーズに対応しています。当社は継続的な革新に取り組んでおり、優れた製品品質と顧客満足度で高い評価を得ています。
