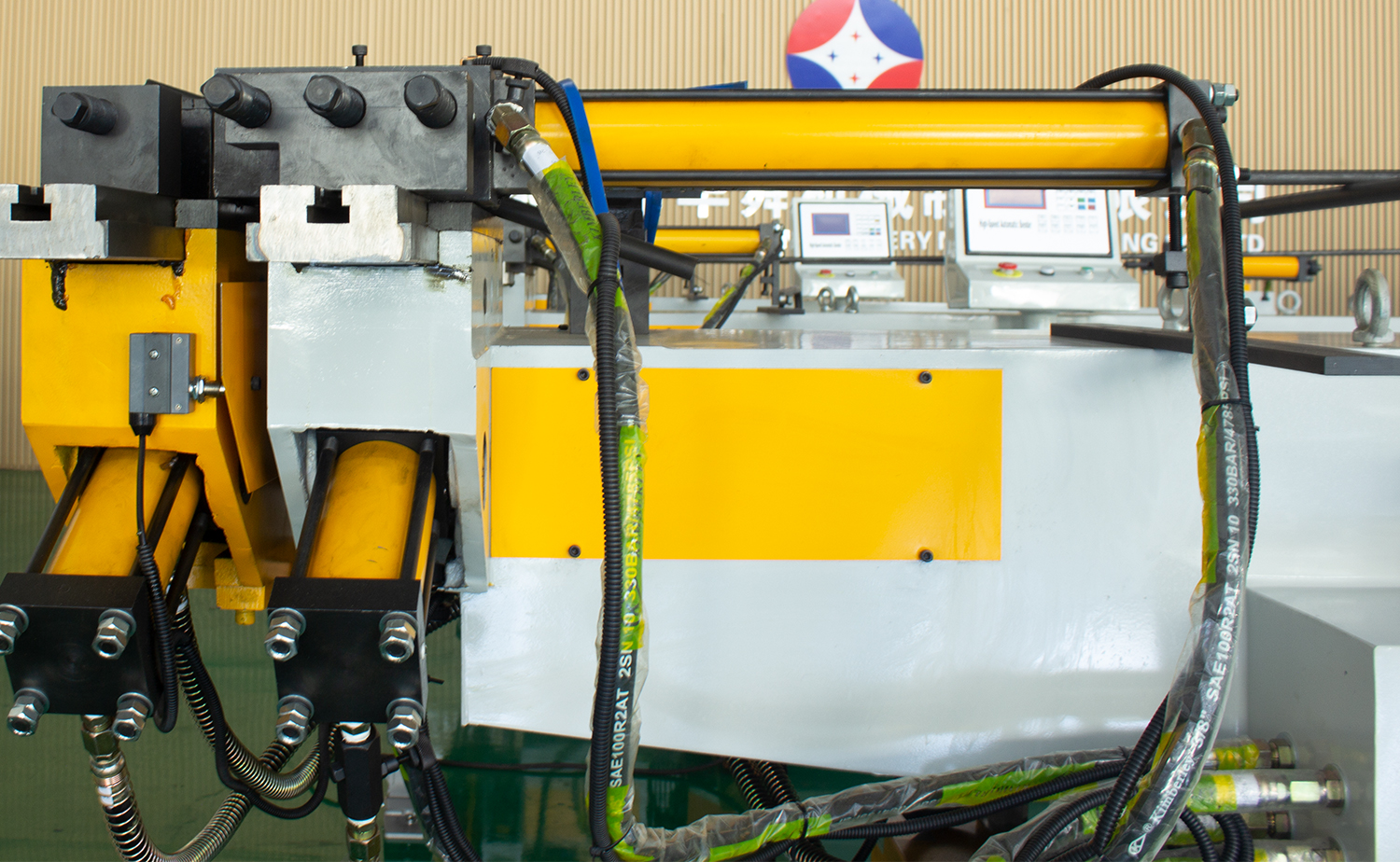

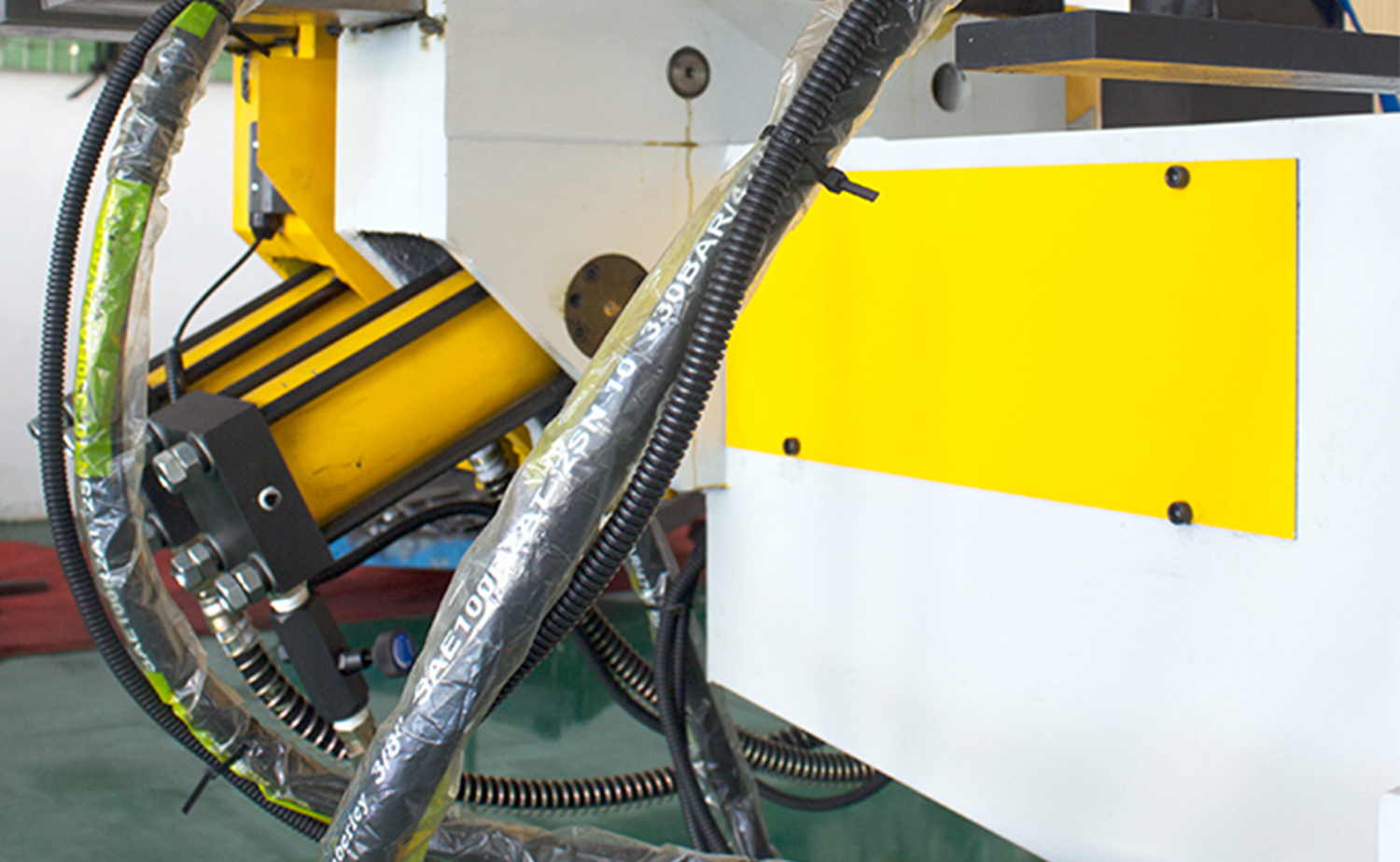

NC Sシリーズ マンドレル 簡単プログラム設定の油圧式チューブベンダー

戻る

  • NC Sシリーズ マンドレル 簡単プログラム設定の油圧式チューブベンダー
  • NC Sシリーズ マンドレル 簡単プログラム設定の油圧式チューブベンダー
  • NC Sシリーズ マンドレル 簡単プログラム設定の油圧式チューブベンダー
  • NC Sシリーズ マンドレル 簡単プログラム設定の油圧式チューブベンダー
  • NC Sシリーズ マンドレル 簡単プログラム設定の油圧式チューブベンダー
  • NC Sシリーズ マンドレル 簡単プログラム設定の油圧式チューブベンダー
  • NC Sシリーズ マンドレル 簡単プログラム設定の油圧式チューブベンダー
  • NC Sシリーズ マンドレル 簡単プログラム設定の油圧式チューブベンダー

特徴

基本パラメータ

ビデオ

業界アプリケーション

お問い合わせ

特徴

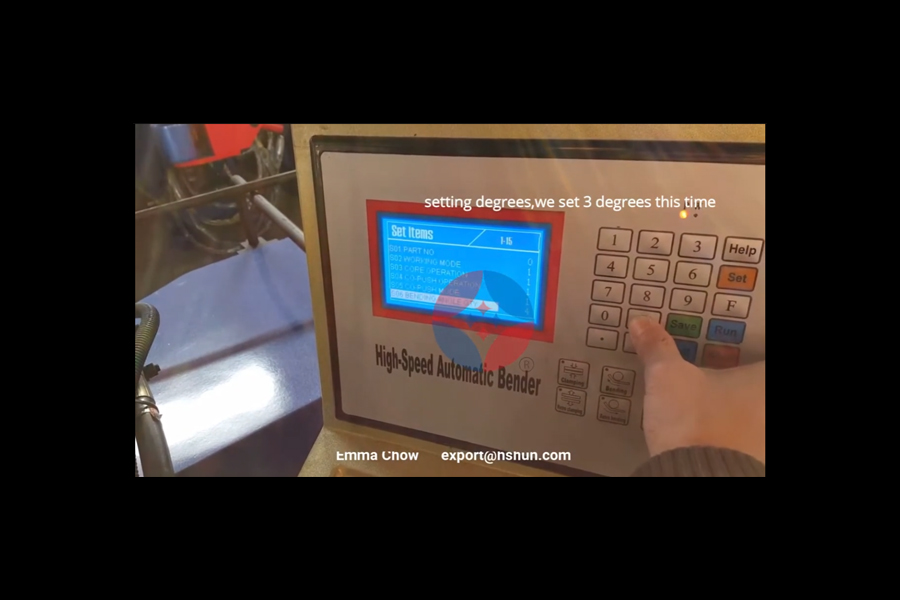

操作と制御

ヒューマン インターフェイスにより、自動モードと手動モードを簡単に切り替えることができます。この機械は、標準の時計回りの曲げ方向と、クランプ ダイと圧力ダイの両方での完全な油圧クランプを備えており、安全なマテリアル ハンドリングを実現します。油圧システムは安定性を考慮して水平配置に配置されています。

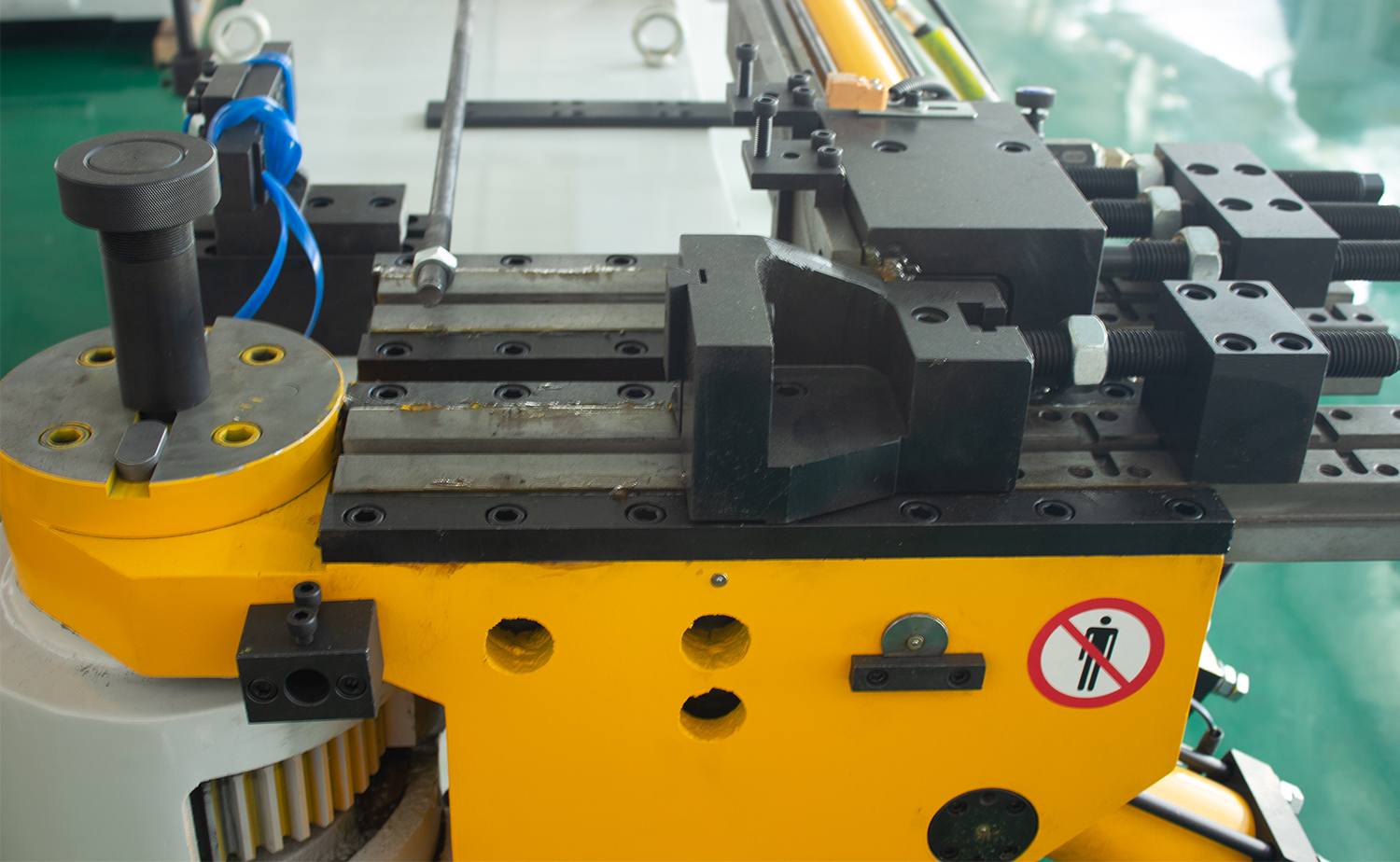

曲げシステム

速度調整可能なバルブを備えた直動油圧ダイスを使用しています。このマシンは最大 16 個のプログラムを保存し、それぞれが最大 16 個の曲げをサポートし、曲げ角度ごとにプログラム可能な材料スプリングバック設定が含まれています。

軸と送り

曲げ軸はシリンダー駆動、送り軸と回転軸は手動のため、柔軟性と操作性が優れています。

材質の適合性

この機械は、鋼、ステンレス鋼、アルミニウム、チタン、真鍮などの材料に正確で再現性のある曲げを実現します。フットペダルスタート機構により、素早いサイクル開始が可能です。

付属品

水冷、絞り曲げ用工具、ワイパーダイブラケット、マンドレルロッドが含まれます。取扱説明書、工具箱、調整工具も付属します。柔軟な電気オプション (3 相 220V、380V、または 415V) が利用可能です。

パラメータ表

主な技術パラメータ

モデル SB-38NC SB-50NC SB-63NC
最大パイプ外径 38×2.0mm 50×2.5mm 63×3.5mm
ステンレス丸管 32×1.5mm 45×1.5mm 50×2.0mm
軟鋼角管 25×2.0mm 40×2.0mm 45×3.0mm
最大。マニュアルの移動量 1700mm 2200mm 2400mm
最大。曲げ半径 200mm 250mm 300mm
最大。曲げ角度 190° 190° 190°
曲げパイプ番号 16個 16個 16個
最大。圧力 12MPa 12MPa 14MPa
モーター出力 4kW 5.5kW 7.5kW
ディメンジョン 2400×750×1200mm 2950×850×1200mm 3300×850×1250mm
重量 700kg 1100kg 1400kg

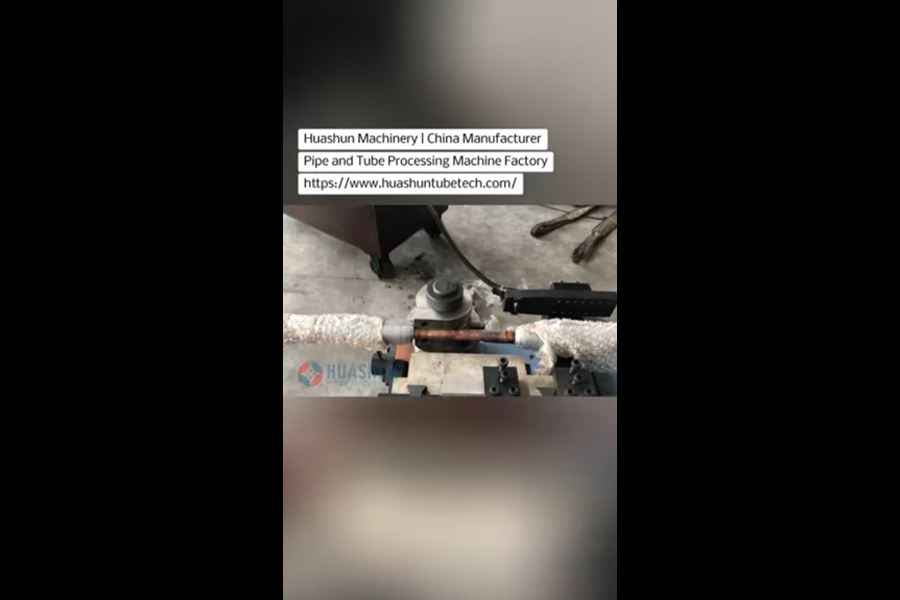

ビデオ
