特徴

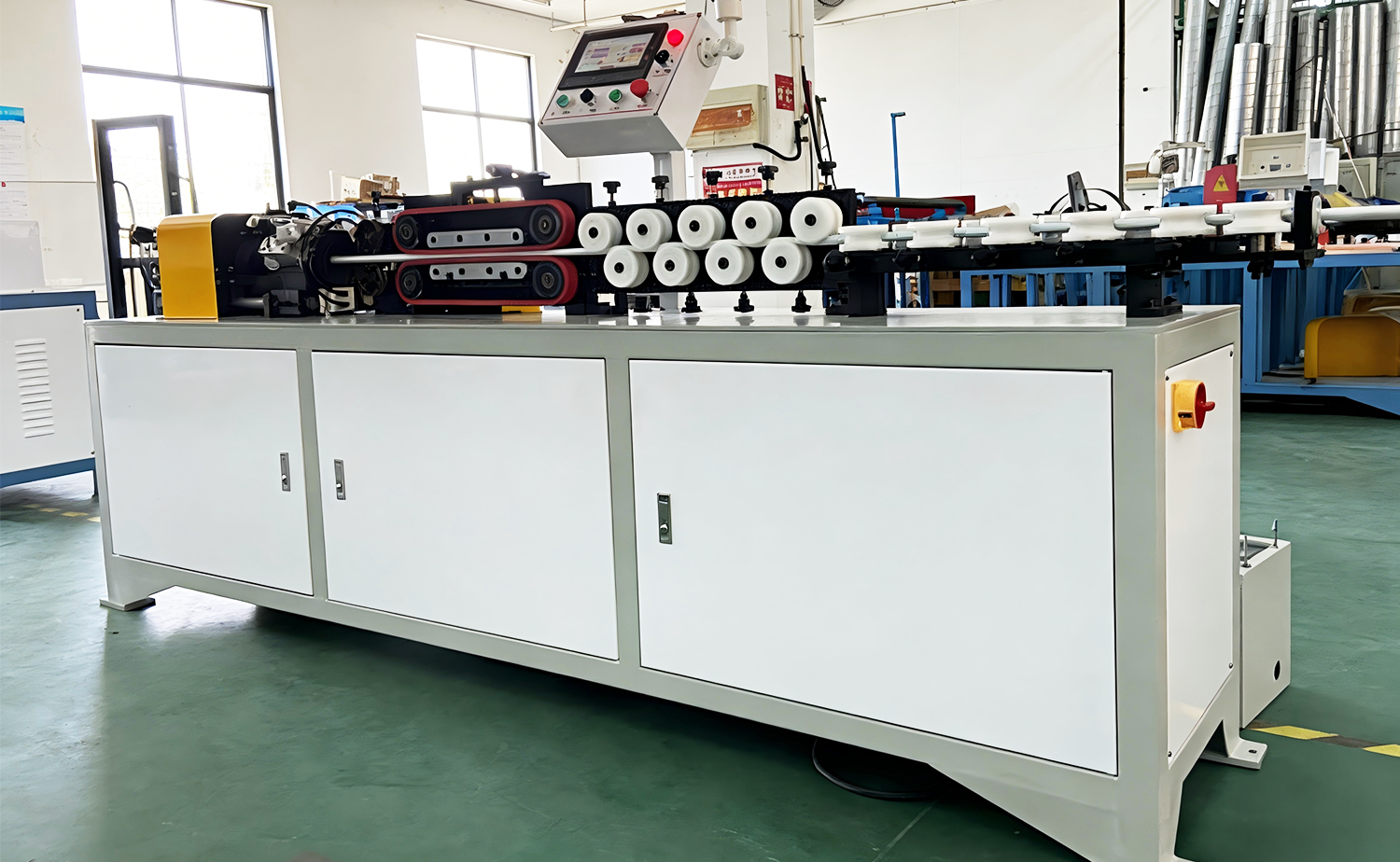

1. 3 つの部分からなるクランプダイの設計により、チューブの歪みが最小限に抑えられ、滑らかできれいな切断端が確保され、優れた品質が保証されます。
2.高精度の同心度が維持され、後工程でも優れた溶接品質を保証します。
3.360°回転運動と二点クランプを備えたチップレス切断技術を特徴とするこの機械は、材料の無駄を最小限に抑えながら正確な切断を実現します。
4.ナイロン製の矯正ホイールと「U」字型のゴムベルトがチューブの表面を傷から守り、完璧な仕上がりを保証します。
パラメータ表
主な技術パラメータ
| いいえ。 | パラメータ | データ |
| 1 | チューブ材質 | 銅・アルミチューブ |
| 2 | チューブ径 | 15-25mm |
| 3 | 切断長さ | >100mm |
| 4 | 作業スピード | 0～60m/min、インバーターで調整可能 |
| 5 | 切削公差 | 0.5mm/1m |
| 6 | 制御システム | PLC制御・HMI |
| 7 | モーター出力 | 5.0KW |
| 8 | 電気系統 | 380V、50HZ、3相（カスタマイズ） |
| 9 | ディメンション | 3000×700×1300mm |
| 10 | 重量 | 約1000KG |

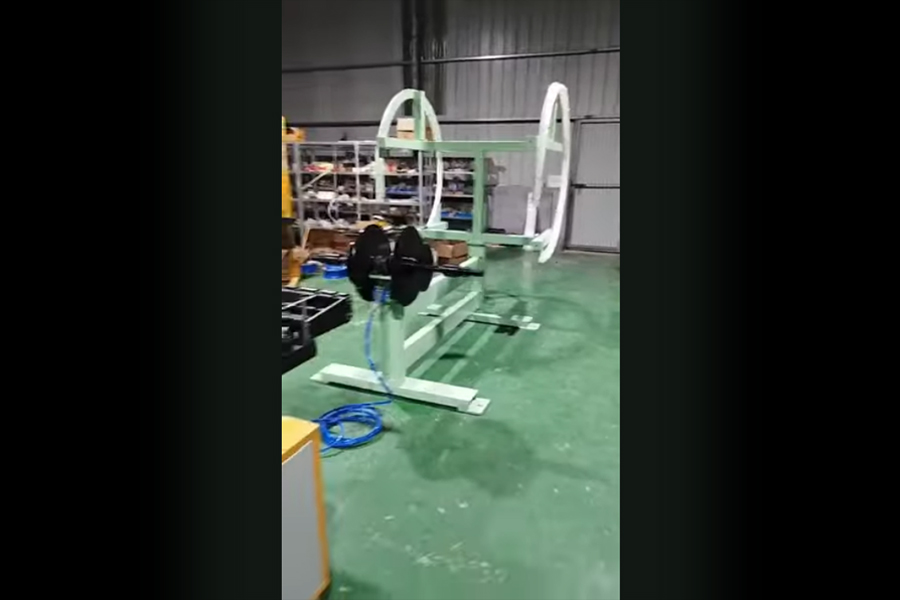

ビデオ
お問い合わせ
2000年に設立された華順は、高品質のパイプ加工機械の研究開発と生産に特化しています。パイプ曲げ機、パイプ切断機、パイプ端部成形機、面取り機など、さまざまな製品を提供しています。すべての製品はCE認証とISO9001品質管理システム認証を取得しており、国際基準への準拠を保証しています。20年以上の業界経験を持つ当社は、航空宇宙、自動車、HVAC、造船などの業界向けにカスタマイズされたソリューションを提供しています。
として 中国 SC-30 チップレス管矯正・切断機 サプライヤー および SC-30 チップレス管矯正・切断機 工場当社の設備は航空宇宙、自動車、家具製造業界で広く使用されており、パイプ切断、曲げ、端部成形などのさまざまな加工ニーズに対応しています。当社は継続的な革新に取り組んでおり、優れた製品品質と顧客満足度で高い評価を得ています。
