SC-4-1000A 自動管矯正チップフリー切断機

戻る

  • SC-4-1000A 自動管矯正チップフリー切断機
  • SC-4-1000A 自動管矯正チップフリー切断機
  • SC-4-1000A 自動管矯正チップフリー切断機

特長

基本パラメータ

ビデオ

産業用途

お問い合わせ

特長

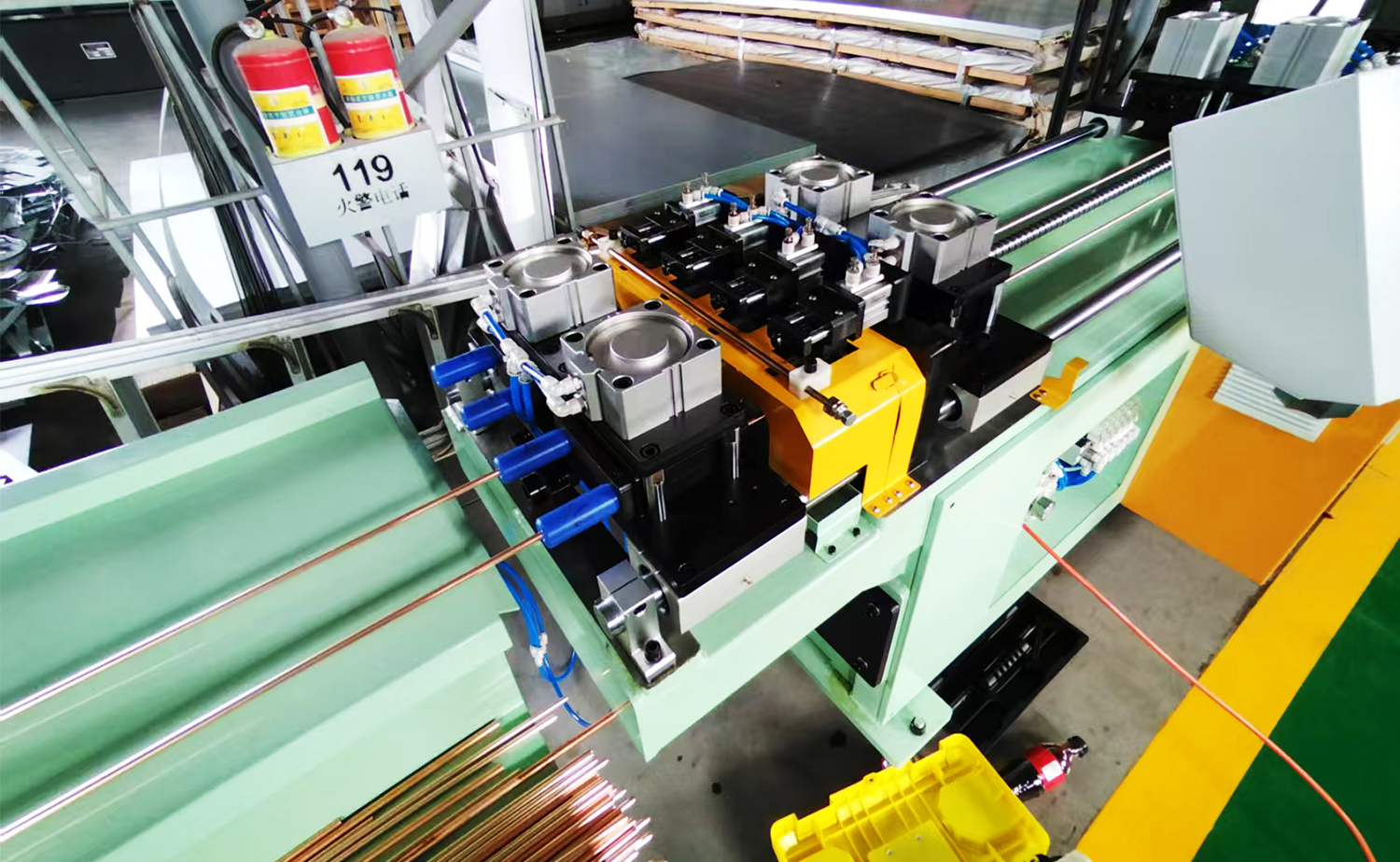

1. 3 つの部分からなるクランプダイの設計により、チューブの歪みが効果的に低減され、きれいで滑らかな切断面が得られ、最適な結果が得られます。
2.正確な同心度により、優れた位置合わせを保証し、後続の加工段階での高品質な溶接に貢献します。
3.チップレス切断技術を利用したこのシステムは、360°回転切断と二点クランプを備え、無駄を最小限に抑えながら効率的かつ正確な切断を実現します。

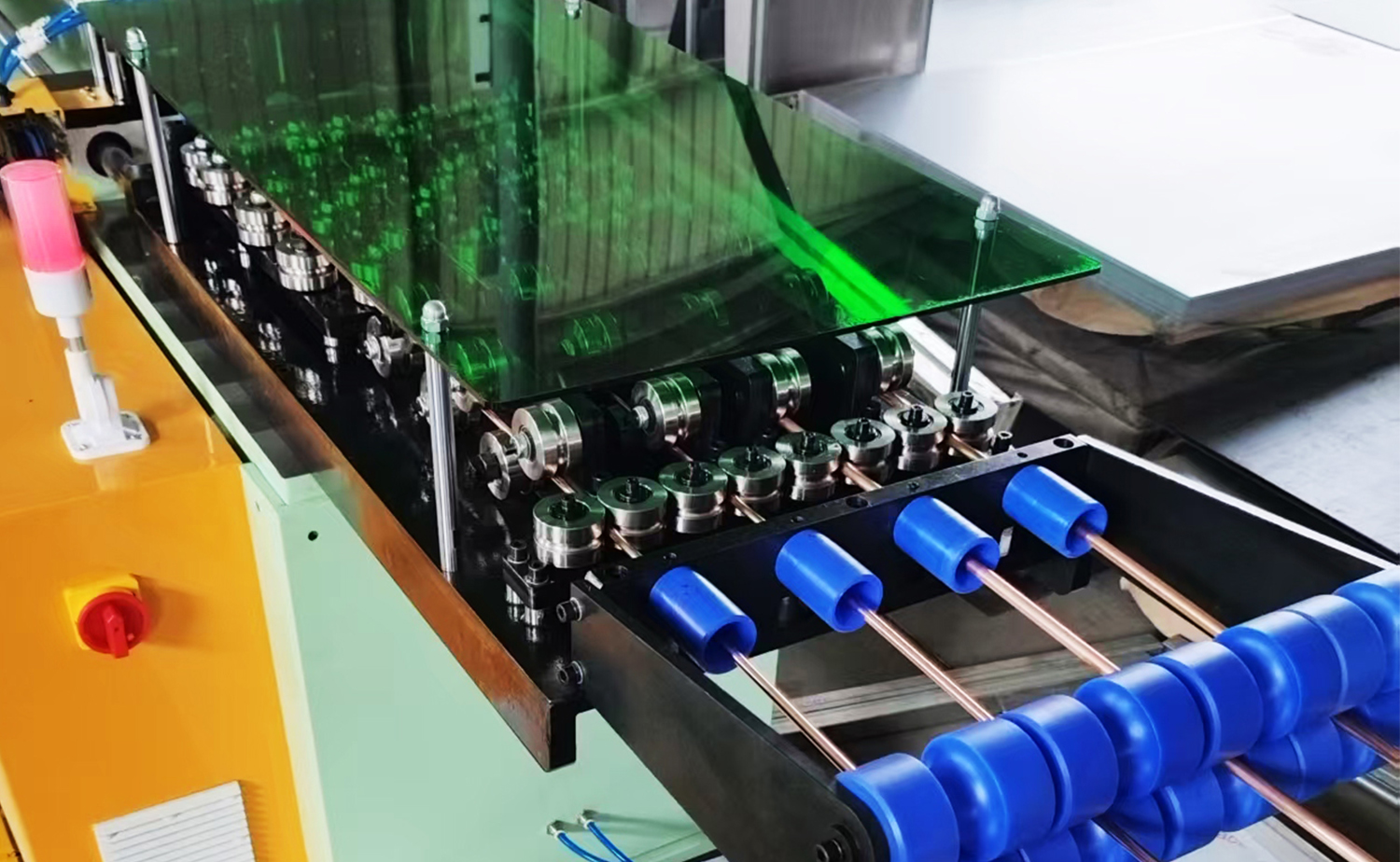

4.「U」字型のゴムベルトと組み合わせたナイロン製矯正ホイールがチューブを優しくガイドし、作業中の表面への損傷や傷を防ぎます。

パラメータテーブル

主な技術パラメータ

アイテム パラメータ 備考
材質 種類 TP2銅管(M/M2)、6063軟質アルミニウム または同等の標準品
銅の外径と厚さ 外径:ø16、ø18、ø22、ø28;壁の厚さ: 1-2mm
コイルの寸法と重量 巻き出しタイプ(木製リール外径:1070mm、厚さ:300mm)。 内穴:136mm
処理能力 1サイクルあたりのカット数 1個 1 1 1 1 レイアウト
切断長さ 最小: ≥60mm;最大:10,000mm
ワンタイムフィードストローク 1000mm (サーボモーターボールネジ送り)
生産効率 6カット/min(L=1000mm、ø16チューブの例) 直径と厚さによって異なります
加工精度 真直度公差 ≦3パーセント(L<1000mmの場合)
長さの許容差 -L < 100mm: ±0.2mm-
-100~600mm:±0.5mm
-600~1800mm:0~1mm
-1800~4200mm:0~3mm
刃先平面度 ≤±0.5mm (長さ≤1000mm)
表面状態 銅/アルミニウムチューブに目に見える傷、引っ張り、へこみがないこと
環境 パワー 4kw
空気圧 0.5~0.7MPa
寸法 - 本体: 3500(L) × 950(W) × 1400(H) mm
- コレクションラック: 2000(L) × 950(W) × 800(H) mm
フットプリント 合計: 13,500(L) × 1250(W) × 1800(H) mm (推奨) コイルラック3m、コイルラックからメインマシンスペースまで5m、マシン長3.5m、コレクションラック2m
重量 2200KG

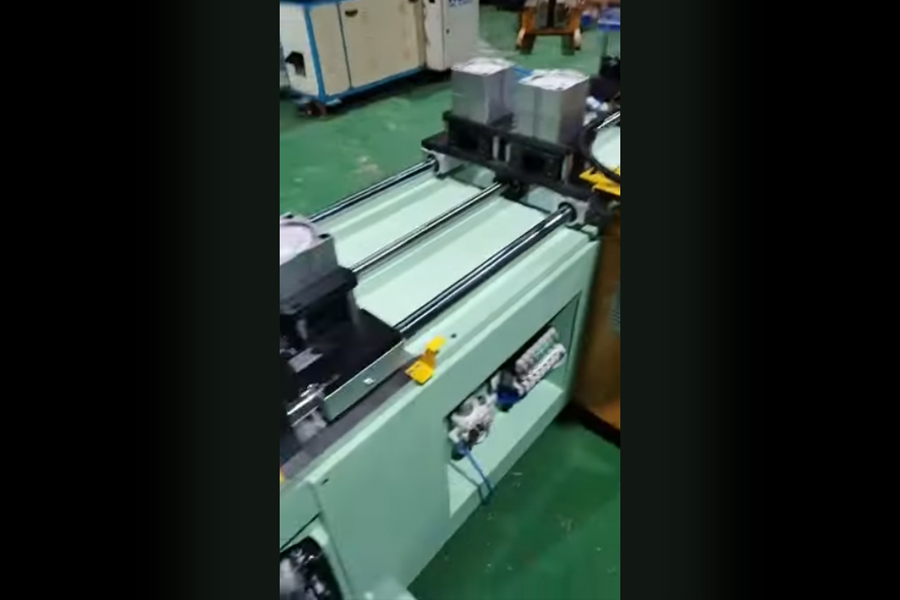

ビデオ
