特徴
精度と制御

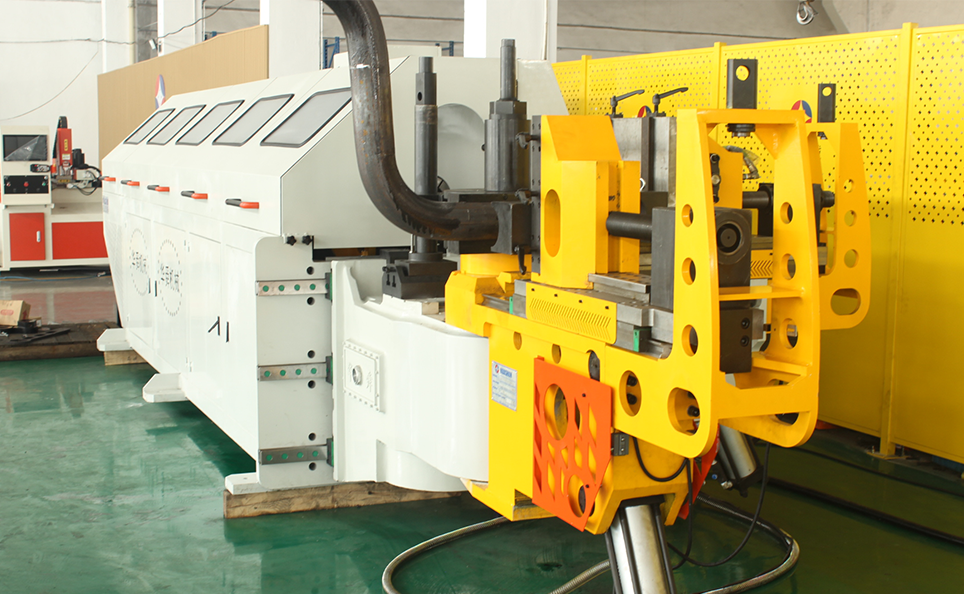

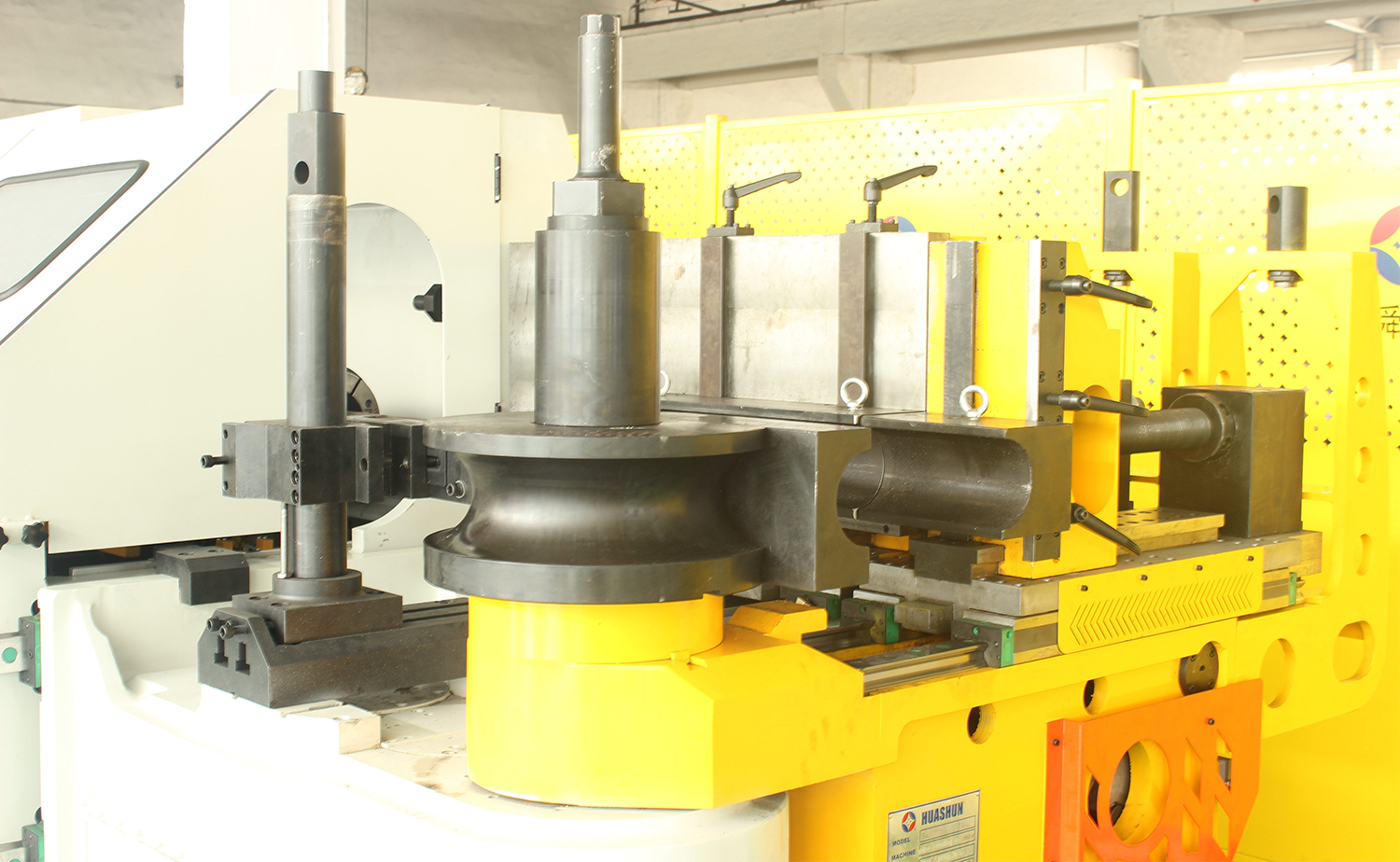

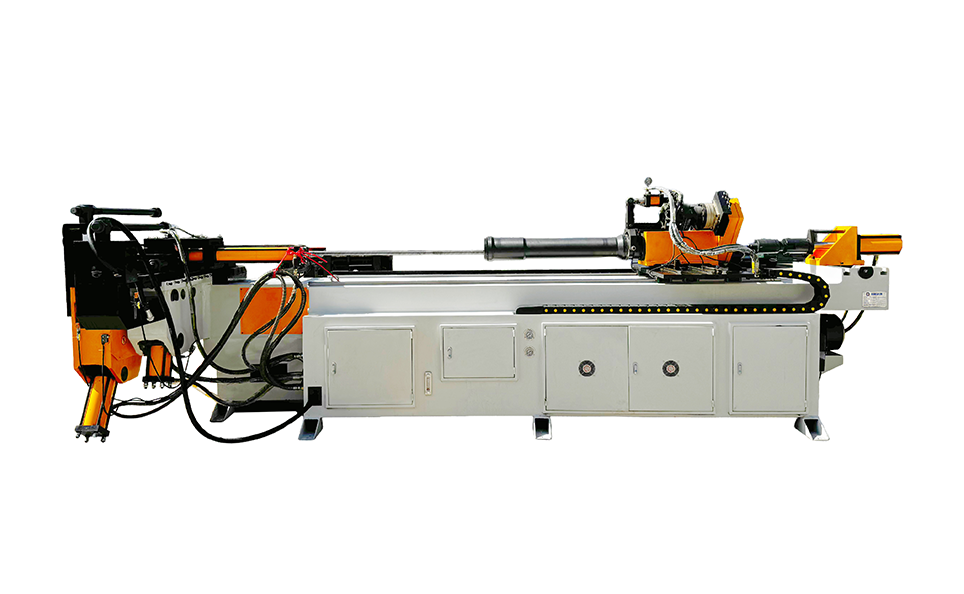

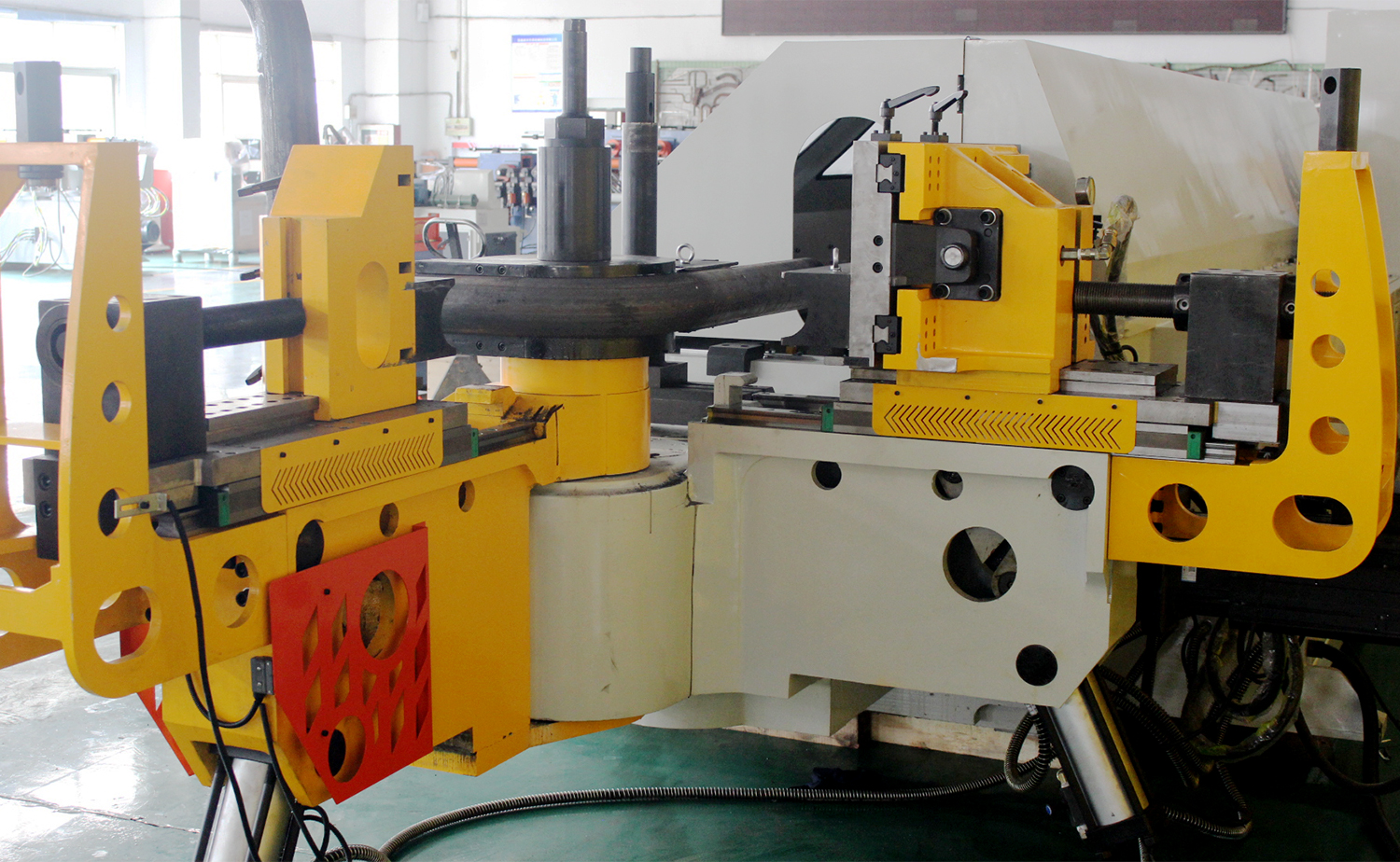

SB-75CNC は、コストパフォーマンスに優れ、高精度な曲げ加工を実現する全自動パイプ曲げ機です。プログラム可能な 3 つの軸は、送りと回転用のサーボ モーターによって駆動され、さまざまな材料に対して正確な曲げを保証します。
柔軟な曲げオプション
この機械には、一般用途向けの油圧パイプ ベンダーと、高度な制御と精度を実現するサーボ CNC チューブ ベンダーの 2 つの曲げモードがあります。油圧ダイアシストは、プロセス全体を通じて一貫した曲げ品質を維持するのに役立ちます。
潤滑とメンテナンス
マンドレル潤滑システムは摩擦と摩耗を軽減し、スムーズで効率的な動作を保証します。集中グリース システムはすべての可動コンポーネントを潤滑し、機械をより長くスムーズに動作させるのに役立ちます。
温度制御とユーザーインターフェース

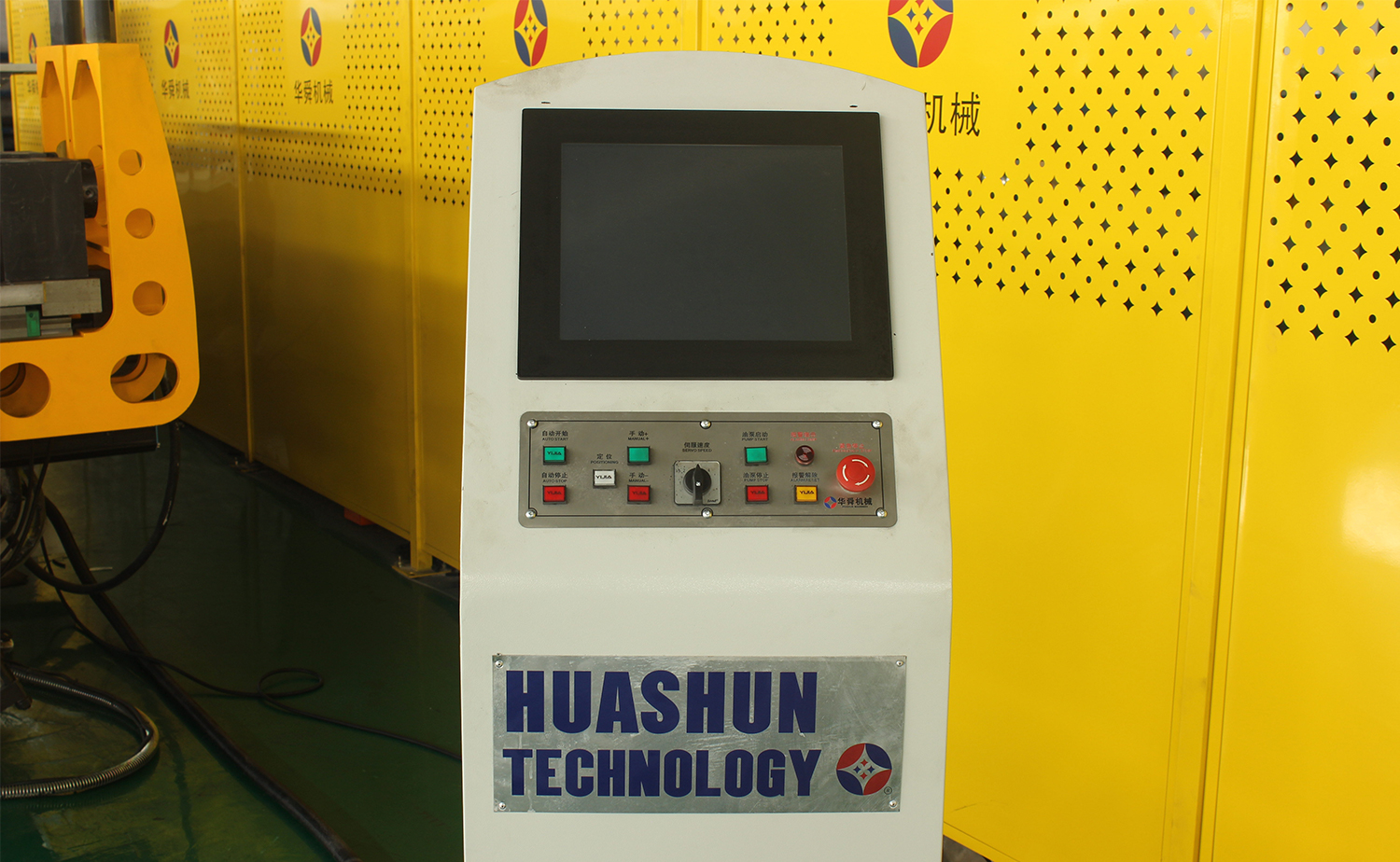

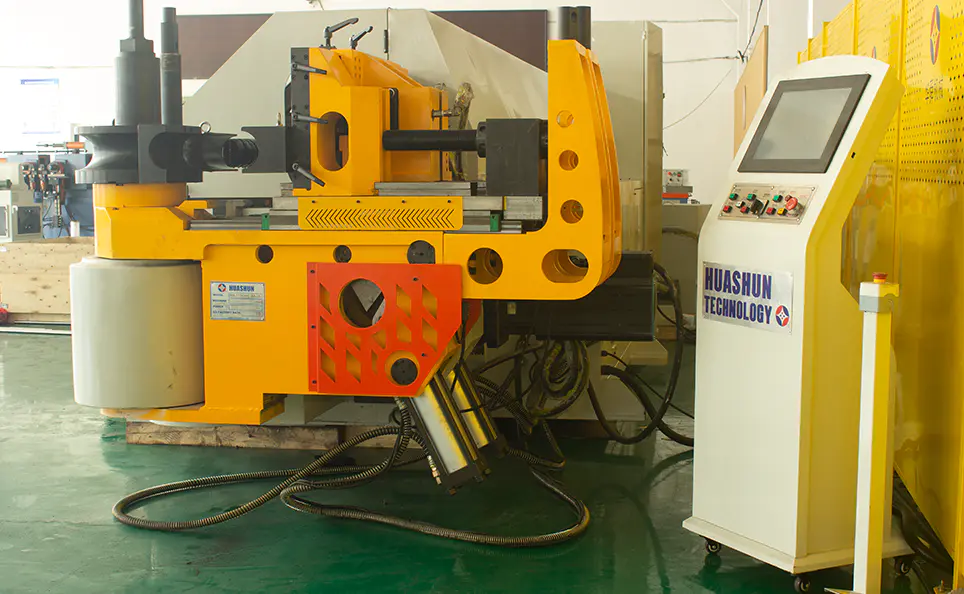

SB-75CNC には電動キャビネット冷却ファンが装備されており、一定の温度を維持することで最適なパフォーマンスを保証します。タッチ スクリーン PLC システムは、機械の制御と監視を容易にする直感的なインターフェイスを提供します。
パラメータ表
主な技術パラメータ
| モデル | SB-75CNC | SB-89CNC | SB-115CNC | SB-133CNC | SB-168CNC |
| 軟鋼 | 75×4.0t | 89×6.0t | 115×8.0t | 133×12t | 168×14t |
| ステンレス鋼 | 65×2.5t | 76×3.0t | 100×3.0t | 125×3.0t | 145×6.0t |
| 最大。角パイプ | 63×3.0t | 65×3.5t | 100×3.5t | 125×3.5t | 145×6.0t |
| 最大。曲げ半径 | 350mm | 400mm | 450mm | 500mm | 800mm |
| 最大。曲げ角度 | 190° | 190° | 190° | 190° | 190° |
| 最大。有効マンドレル長さ | 2800mm | 3000mm | 3500mm | 3500mm | 3000mm |
| 曲げ精度 | ±0.1° | ±0.1° | ±0.1° | ±0.15° | ±0.15° |
| 曲げ速度 | 90mm/秒 | 80mm/秒 | 50mm/秒 | 30mm/秒 | 15mm/秒 |
| 送り精度 | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° |
| 送り速度 | 950mm/秒 | 900mm/秒 | 800mm/s | 600mm/秒 | 350mm/s |
| 回転精度 | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° |
| 回転速度 | 165mm/秒 | 150mm/秒 | 120mm/秒 | 100mm/秒 | 100mm/秒 |
| 最大。曲げ半径 Difference | 70 | 75 | 80 | 100 | 120 |

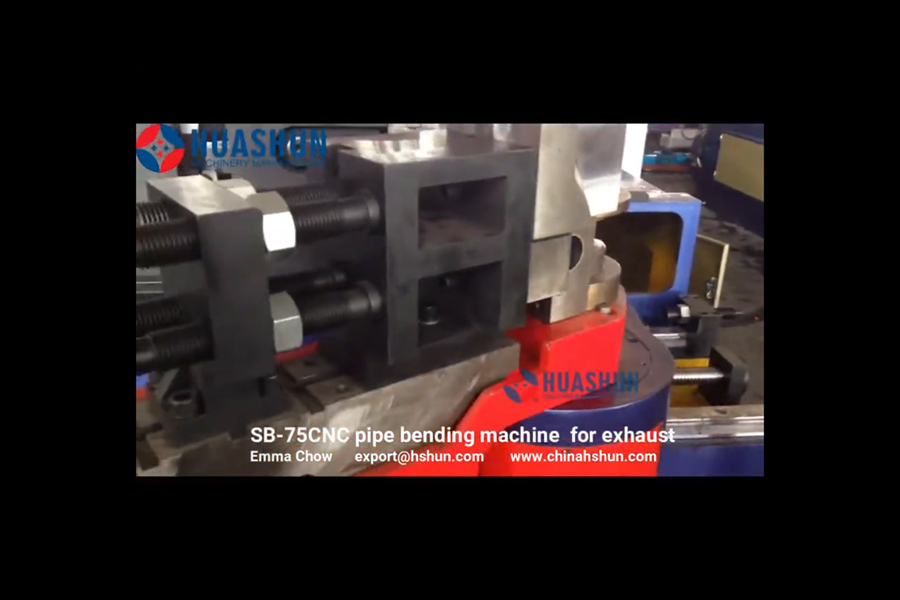

ビデオ
