特徴
自動化と機能性

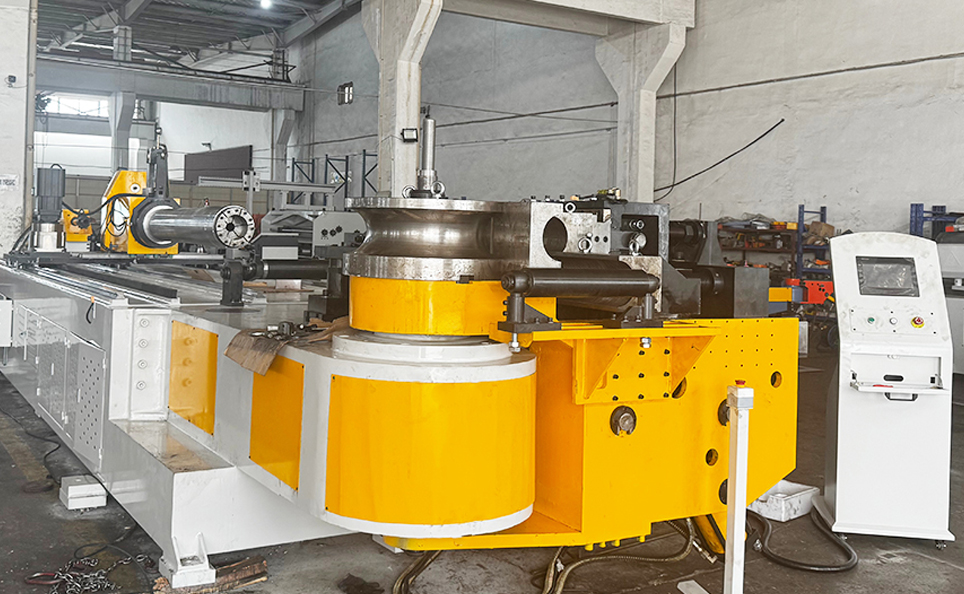

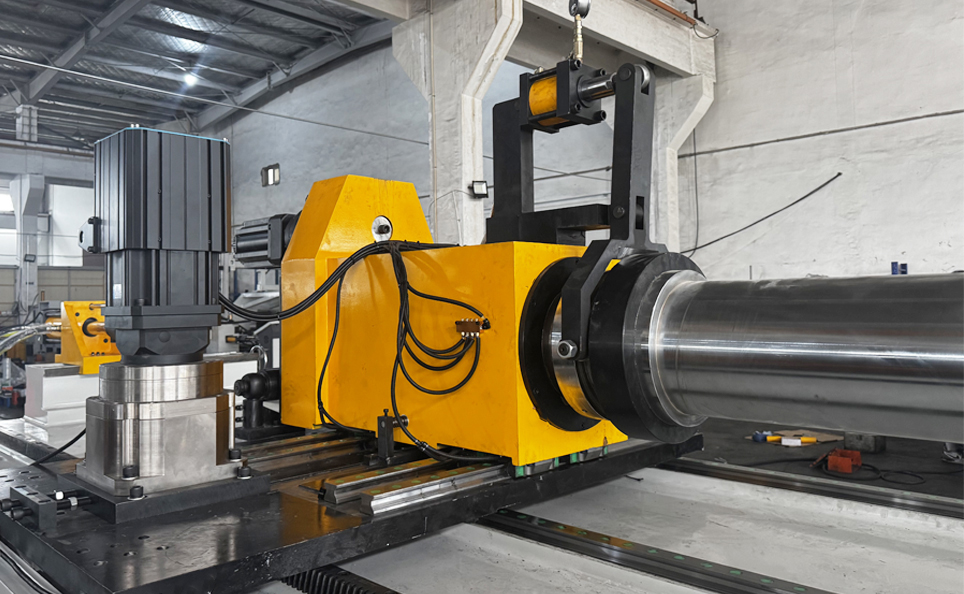

SB-219CNC は全自動パイプ曲げ機で、高性能のチューブおよびパイプ曲げのためのコスト効率の高いソリューションを提供します。送りと回転の両方にプログラム可能な 3 軸とサーボ モーターを使用し、精度と信頼性を保証します。
曲げモード

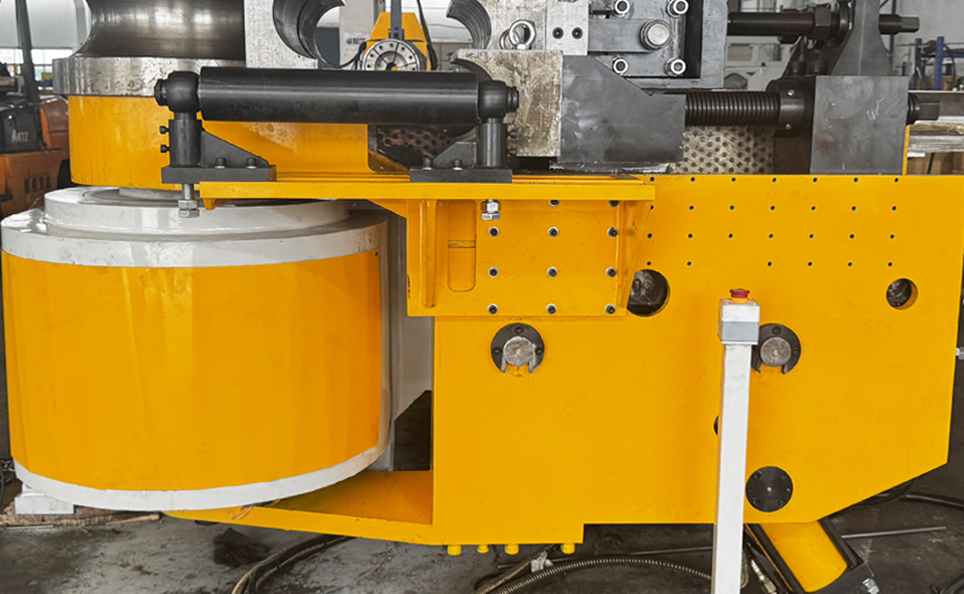

この機械は 2 つの曲げモードをサポートしています。標準的なタスク用の油圧パイプ曲げと、より正確で複雑な用途用のサーボ制御による CNC チューブ曲げです。油圧ダイアシストにより、各サイクルで一貫した高品質の曲げが保証されます。
メンテナンスと注油

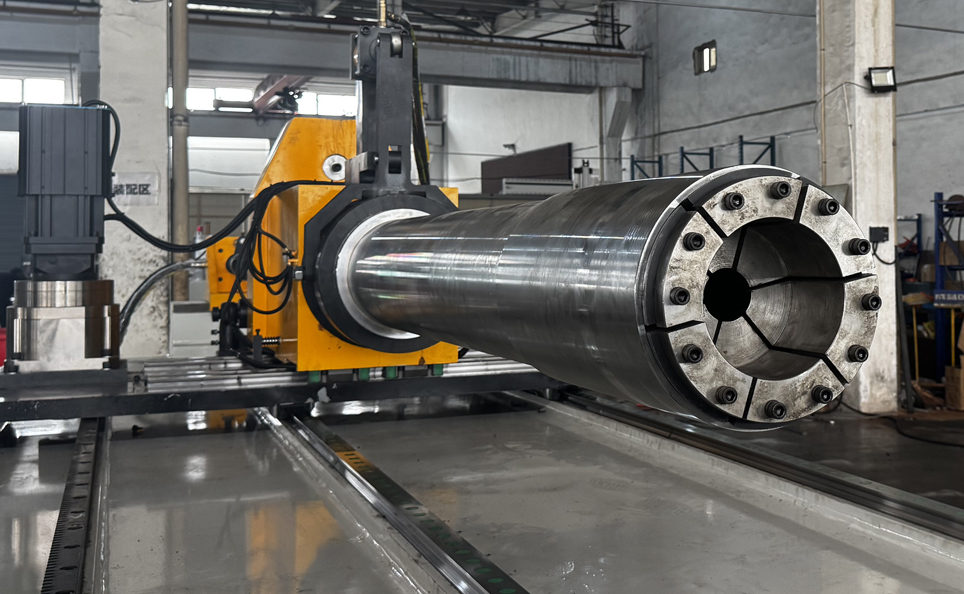

マンドレル潤滑システムにより摩擦が軽減され、作業効率が向上します。集中グリース システムにより、すべての可動部品に適切な潤滑が保証され、摩耗が最小限に抑えられ、信頼性が向上します。
コントロールと安定性
タッチスクリーン PLC システムは簡単な操作とリアルタイム監視を可能にし、自動モードと手動モードの両方を提供します。電気キャビネットには冷却ファンが装備されており、機械の安定性を維持し、耐用年数を延ばします。
パラメータ表
主な技術パラメータ
| モデル | SB-219CNC |
| 軟鋼 | 219×16t |
| ステンレス鋼 | 219×6.0t |
| 最大。角パイプ | 150×10t |
| 最大。曲げ半径 | 1000mm |
| 最大。曲げ角度 | 190° |
| 最大。有効マンドレル長さ | 4000mm |
| 曲げ精度 | ±0.15° |
| 曲げ速度 | 10mm/秒 |
| 送り精度 | ±0.1° |
| 送り速度 | 300mm/秒 |
| 回転精度 | ±0.1° |
| 回転速度 | 100mm/秒 |
| 最大。曲げ半径 Difference | 150 |

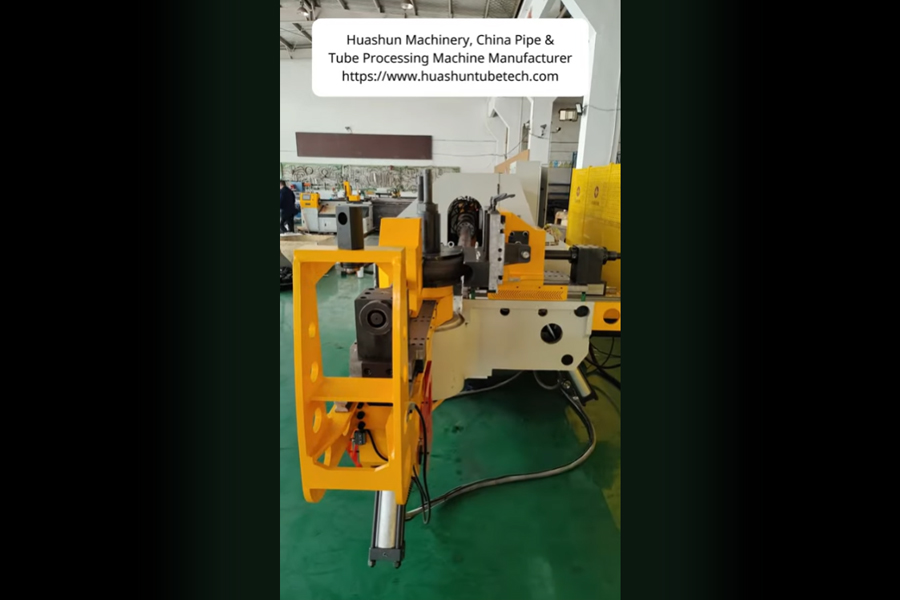

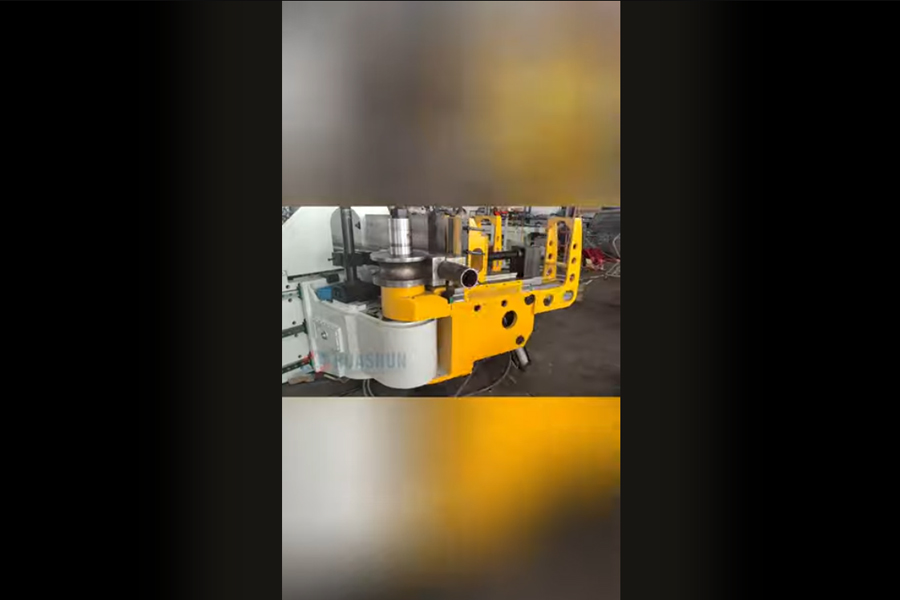

ビデオ
