特徴
自動化と効率化

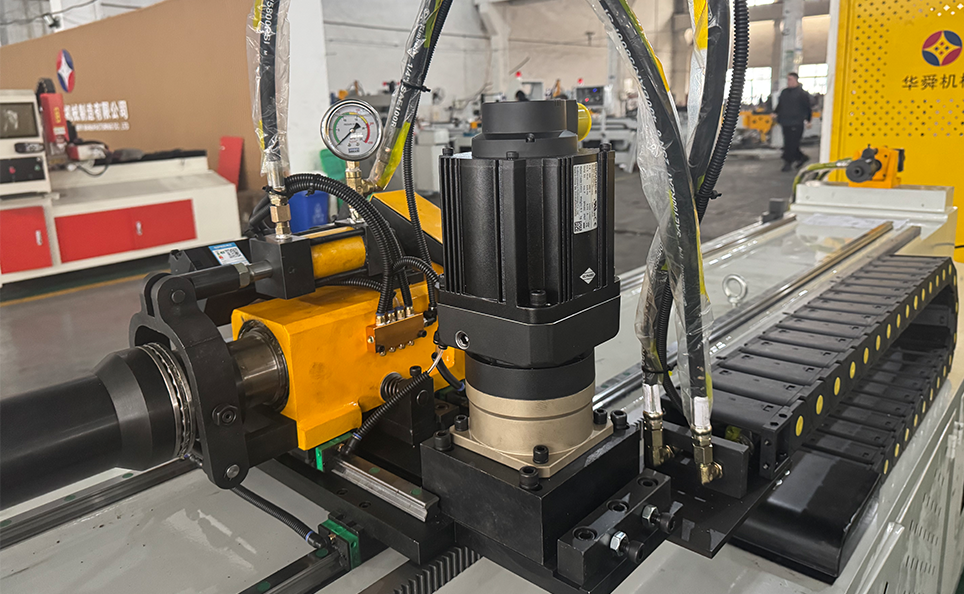

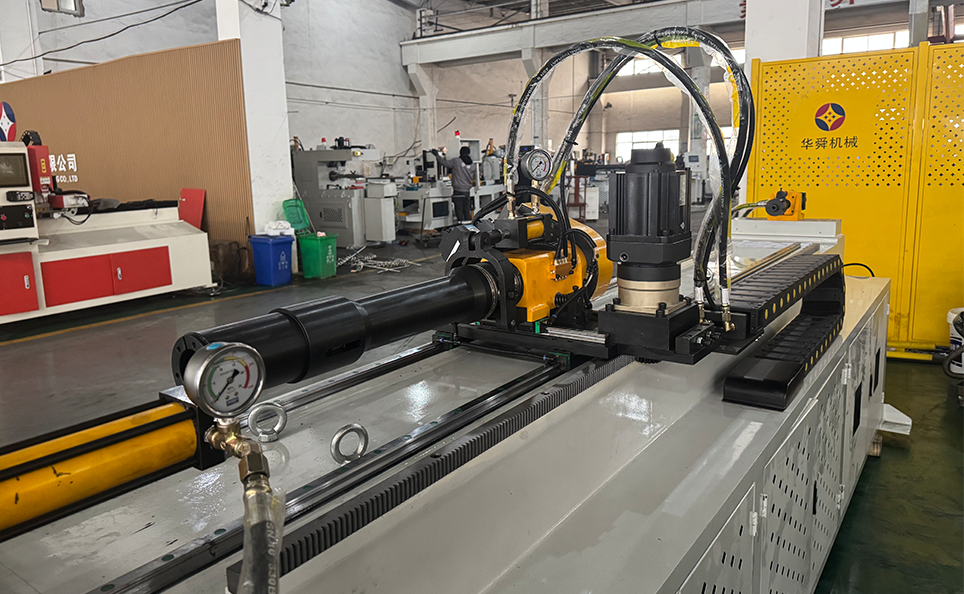

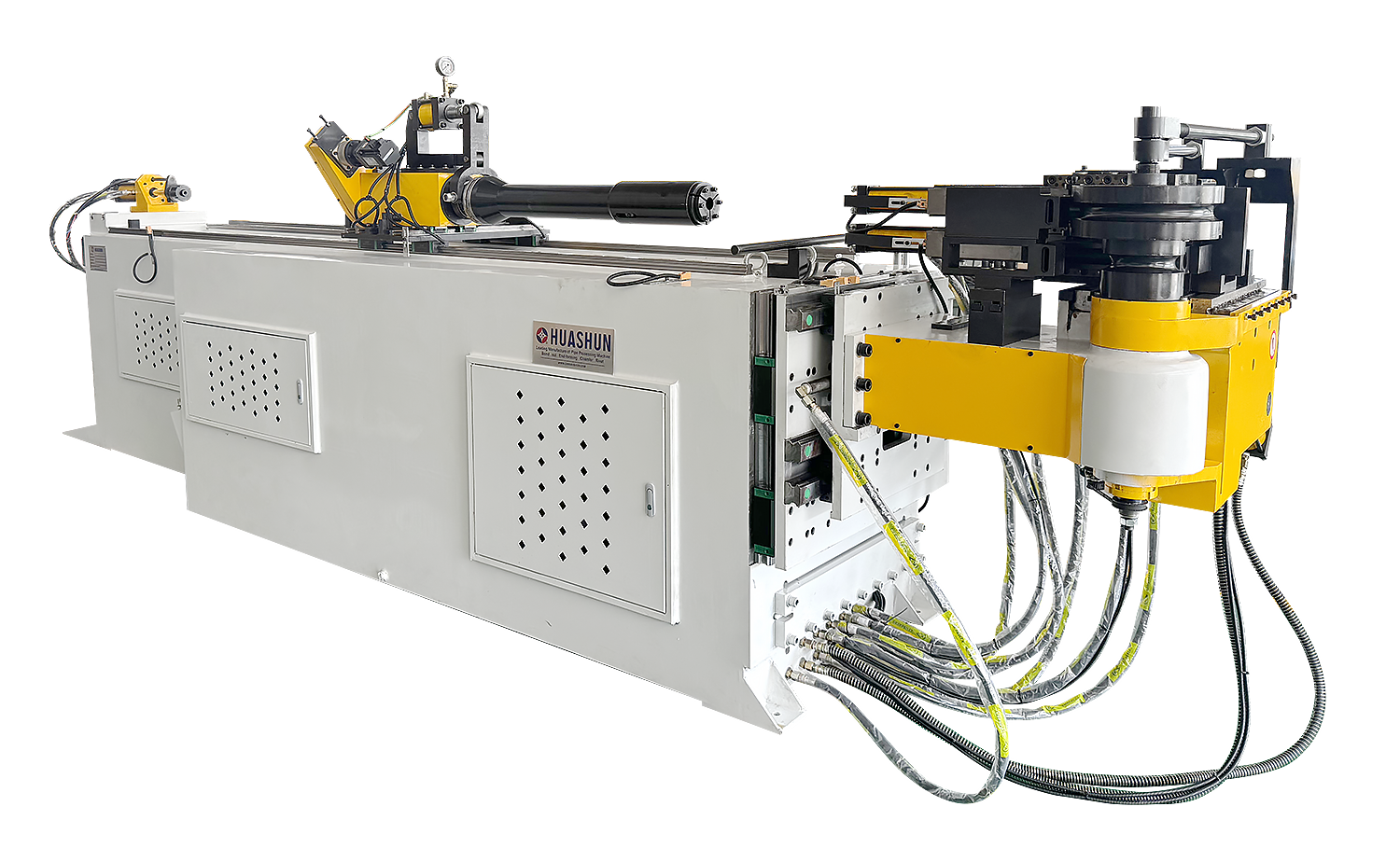

SB-38CNC は、精度と手頃な価格を兼ね備えた自動パイプ曲げ機です。プログラム可能な 3 軸を備え、送りと回転にサーボ モーターを使用し、優れたパフォーマンスと高精度を実現します。
曲げ能力
用途のニーズに応じて、油圧パイプ曲げ方法とサーボ制御の CNC チューブ曲げ方法のどちらかを選択してください。各曲げスタックは油圧ダイアシストによってサポートされ、最適な曲げ品質を実現します。
システムの特徴

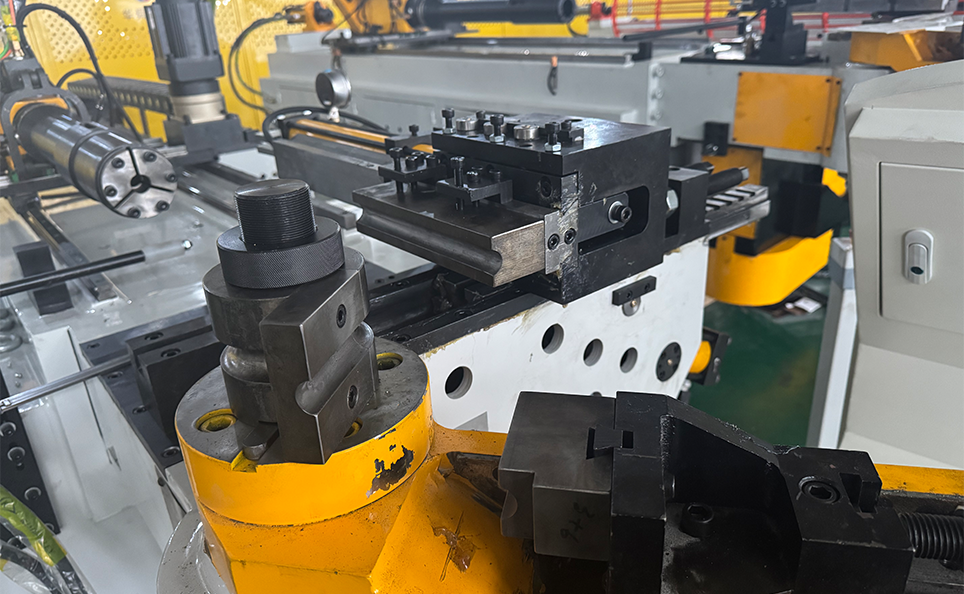

マンドレル潤滑システムはスムーズな動作を維持するのに役立ち、ワイパー、クランプ、および加圧ダイ シートは一貫した高品質の曲げに貢献します。この機械には、すべての可動部品を潤滑して摩耗を軽減し、信頼性を高めるための集中グリース システムも備えています。
制御と冷却

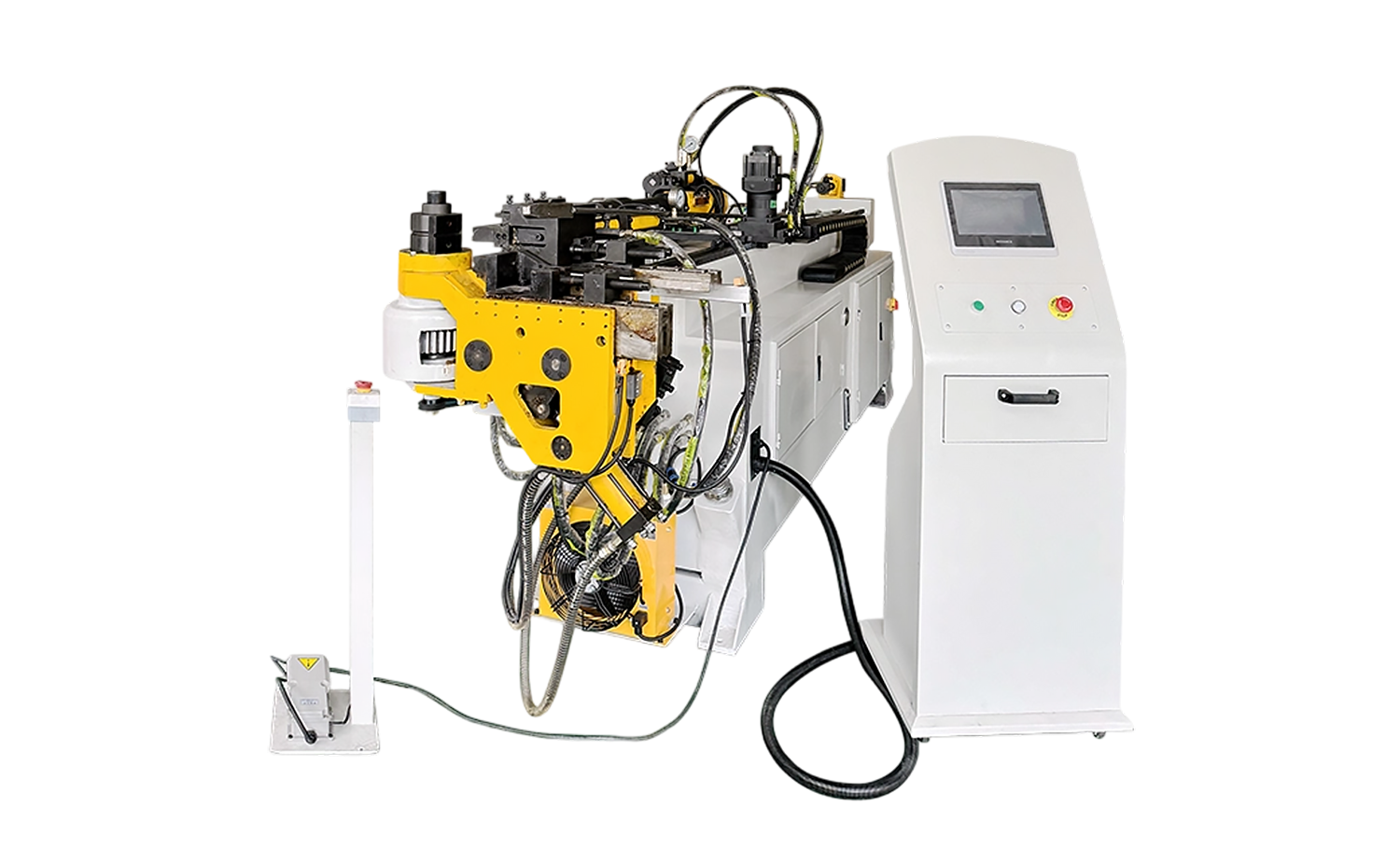

ユーザーフレンドリーなタッチスクリーン PLC システムにより、自動モードと手動モードの両方が利用可能で、操作が簡単になります。電気キャビネットの冷却ファンは温度を調整し、機械の安定した動作を保証します。
パラメータ表
主な技術パラメータ

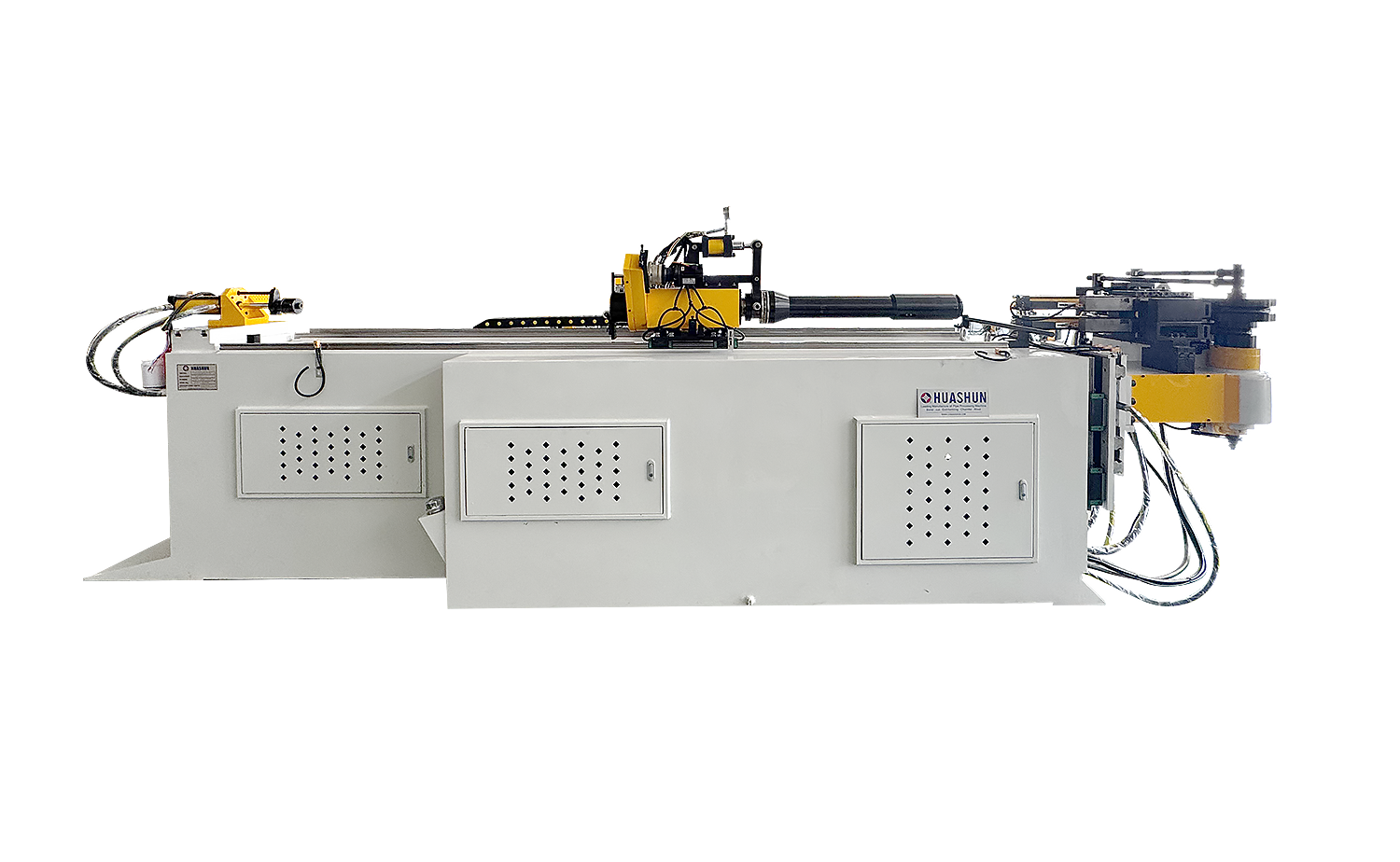

| モデル | SB-38CNC | SB-39CNC | SB-50CNC | SB-63CNC |
| 軟鋼 | 38×2.0t | 39×2.0t | 50×2.5t | 63×3.5t |
| ステンレス鋼 | 32×1.8t | 32×2.0t | 45×2.0t | 50×2.0t |
| 最大。角パイプ | 32×1.8t | 35×20×2t | 32×1.8t | 50×2.5t |
| 最大。曲げ半径 | 200mm | 200mm | 250mm | 300mm |
| 最大。曲げ角度 | 190° | 190° | 190° | 190° |
| 最大。有効マンドレル長さ | 2500mm | 4500mm | 2500mm | 2800mm |
| 曲げ精度 | ±0.1° | ±0.1° | ±0.1° | ±0.1° |
| 曲げ速度 | 150mm/秒 | 120度/秒 | 150mm/秒 | 100mm/秒 |
| 送り精度 | ±0.1mm | ±0.05mm | ±0.1mm | ±0.1mm |
| 送り速度 | 1000mm/秒 | 1000mm/秒 | 1000mm/秒 | 950mm/秒 |
| 回転精度 | ±0.1° | ±0.05° | ±0.1° | ±0.1° |
| 回転速度 | 200mm/s | 200度/秒 | 200mm/s | 180mm/秒 |
| 最大。曲げ半径 Difference | 80 | 80 | 50 | 65 |

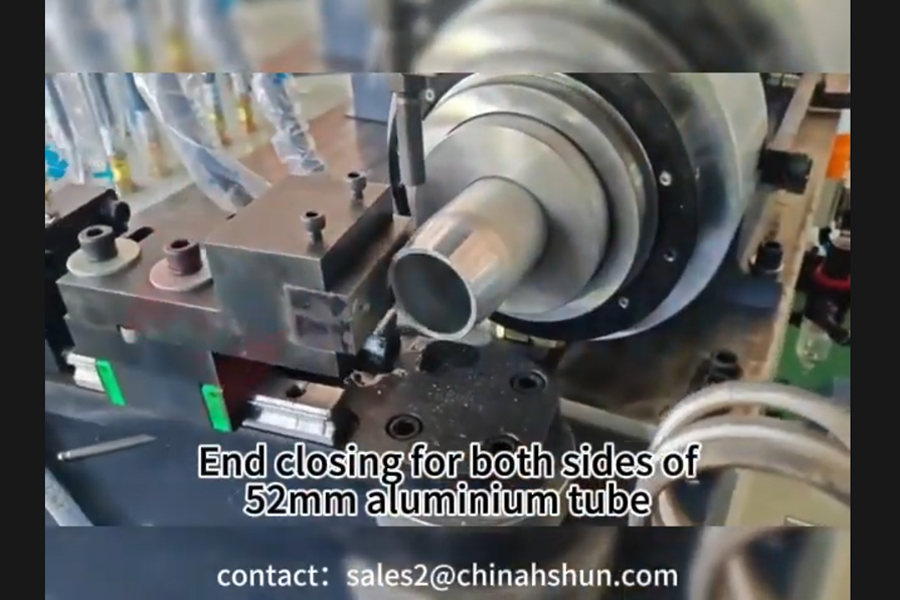

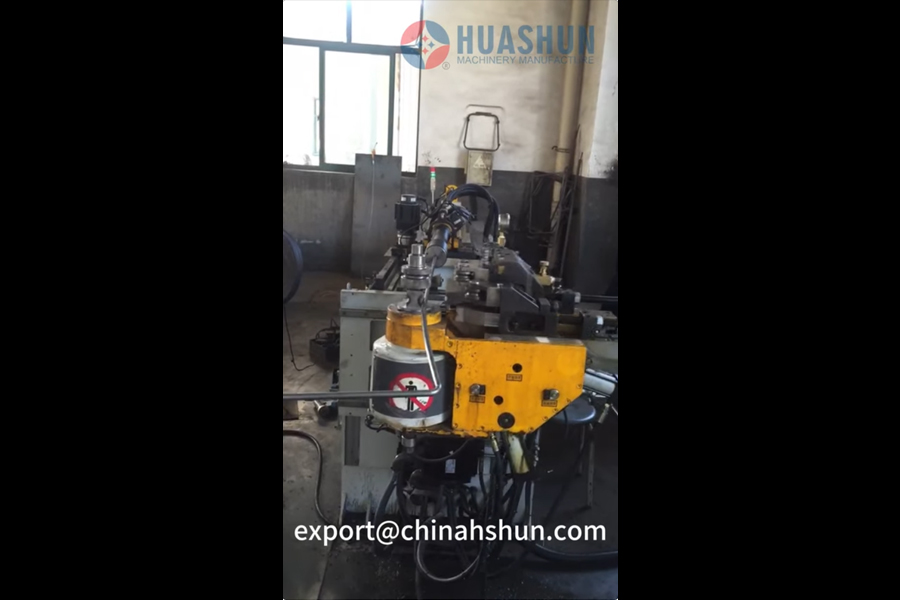

ビデオ
お問い合わせ
2000年に設立された華順は、高品質のパイプ加工機械の研究開発と生産に特化しています。パイプ曲げ機、パイプ切断機、パイプ端部成形機、面取り機など、さまざまな製品を提供しています。すべての製品はCE認証とISO9001品質管理システム認証を取得しており、国際基準への準拠を保証しています。20年以上の業界経験を持つ当社は、航空宇宙、自動車、HVAC、造船などの業界向けにカスタマイズされたソリューションを提供しています。
として 中国 CNC Sシリーズ全自動チューブベンディングマシン（オプションシミュレーション機能付き） サプライヤー および CNC Sシリーズ全自動チューブベンディングマシン（オプションシミュレーション機能付き） 工場当社の設備は航空宇宙、自動車、家具製造業界で広く使用されており、パイプ切断、曲げ、端部成形などのさまざまな加工ニーズに対応しています。当社は継続的な革新に取り組んでおり、優れた製品品質と顧客満足度で高い評価を得ています。
