特徴

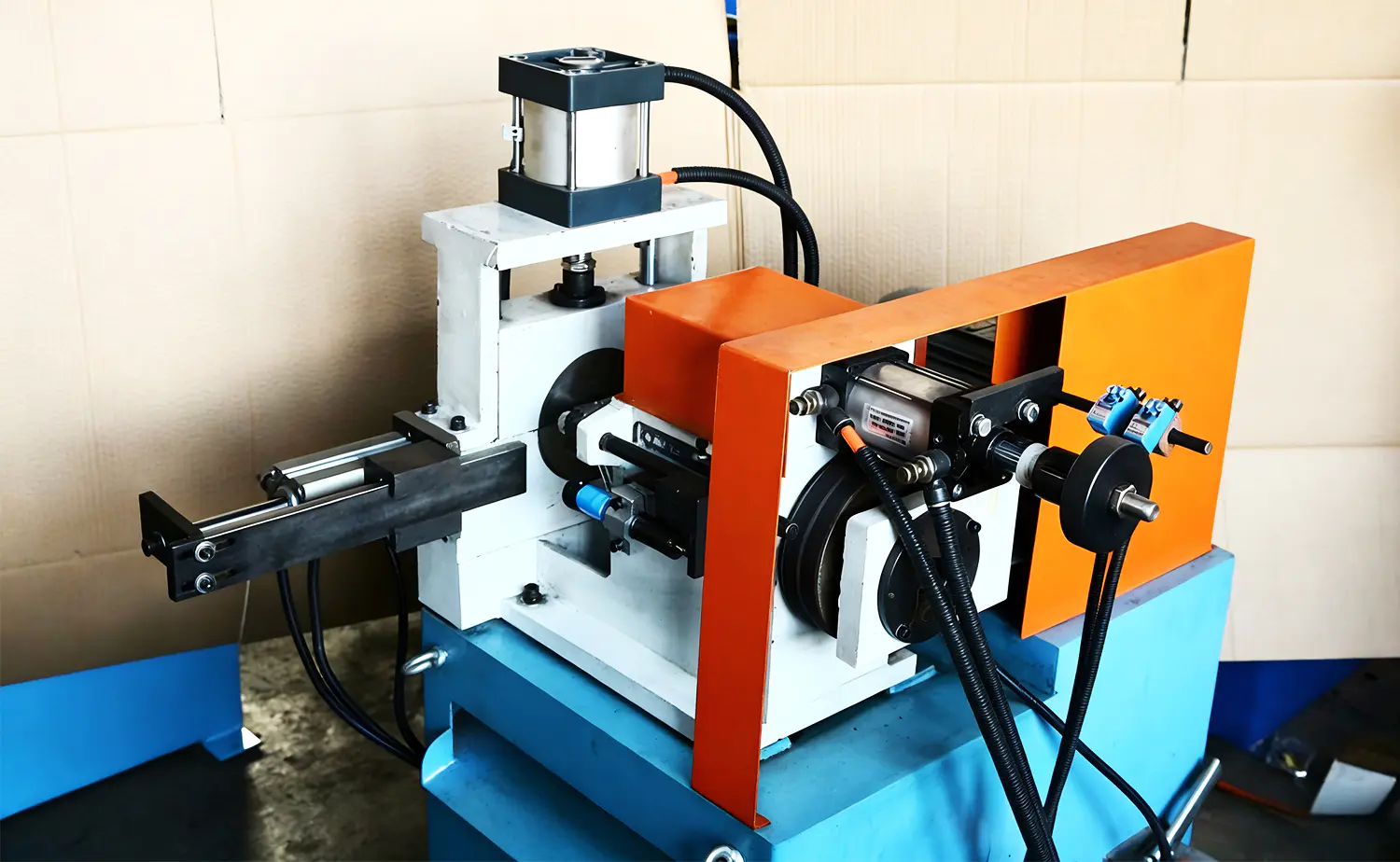

1.この半自動機械は、手動供給と全自動の面取り機能を備えており、さまざまなチューブ加工作業に効率的なソリューションを提供します。
2.面取り加工は片面（平面）、二面（内面、外面）、三面（平面、内面、外面）が可能で、お客様のご要望に合わせたカスタマイズが可能です。
3.炭素鋼、ステンレス鋼、銅、アルミニウムなどの材料の加工に適しており、幅広い業界に柔軟に対応します。

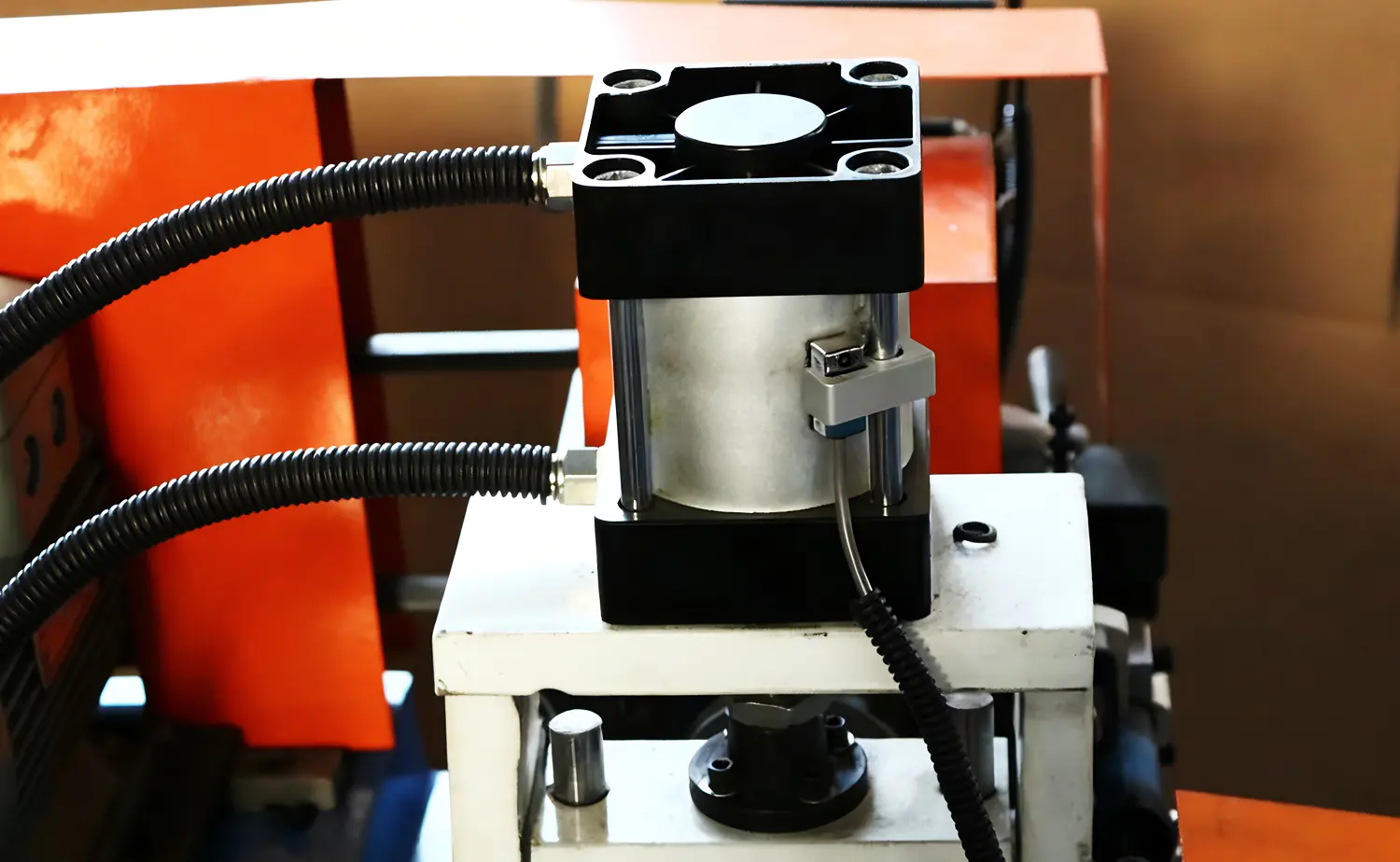

4.面取りナイフの前後運動と面取りプロセス全体は空気圧で駆動され、スムーズで正確な動作が保証されます。
5.面取り加工は1サイクルで完了し、面取り精度を損なうことなく高速加工を実現します。

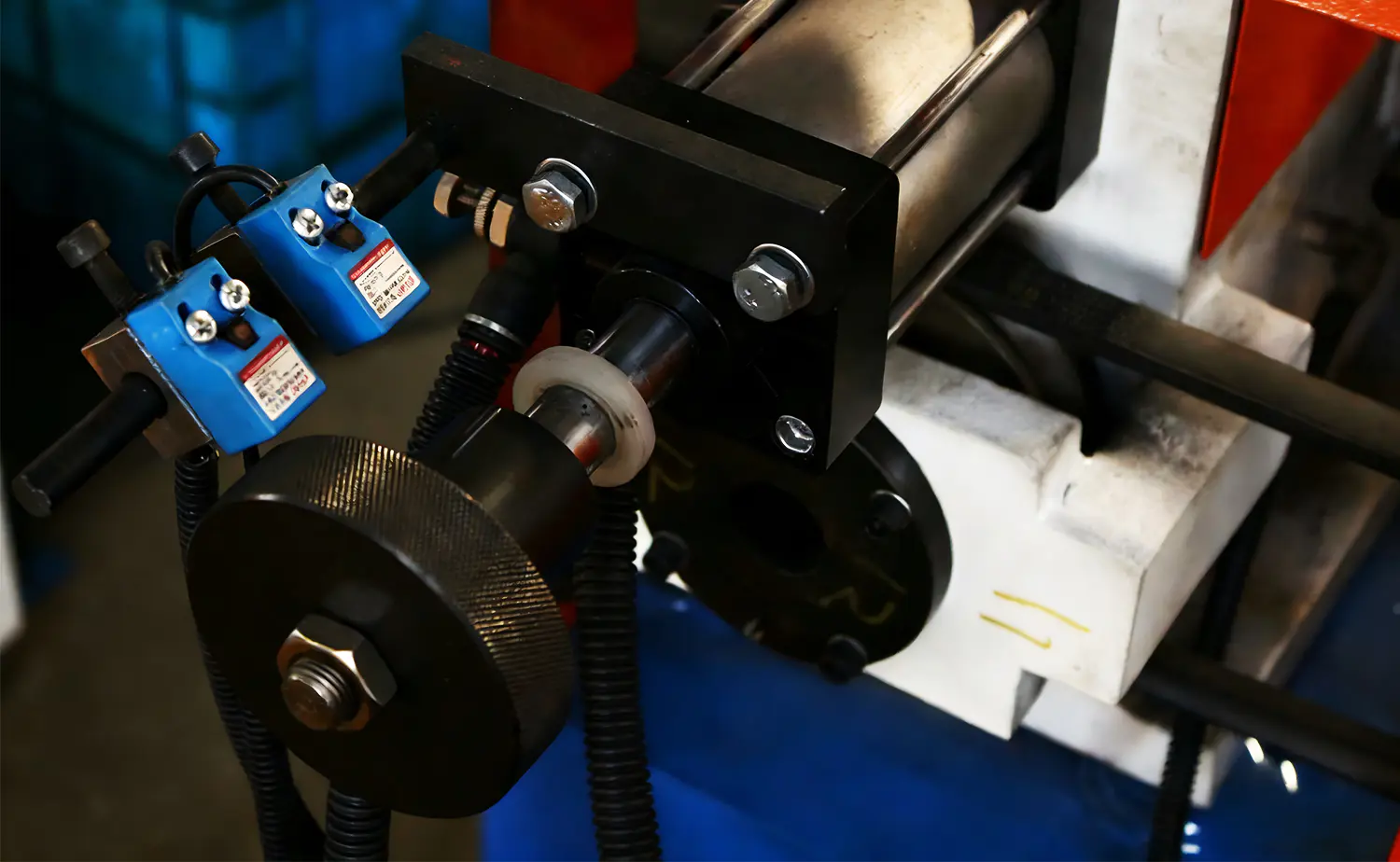

6.クランプとナイフホルダーは両方とも高精度で設計されており、ワークピースとナイフホルダーが完全に位置合わせされていることを確認し、一貫した正確な面取り結果を保証します。
パラメータ表
主な技術パラメータ
| 名前 | EF-60AC | EF-80AC |

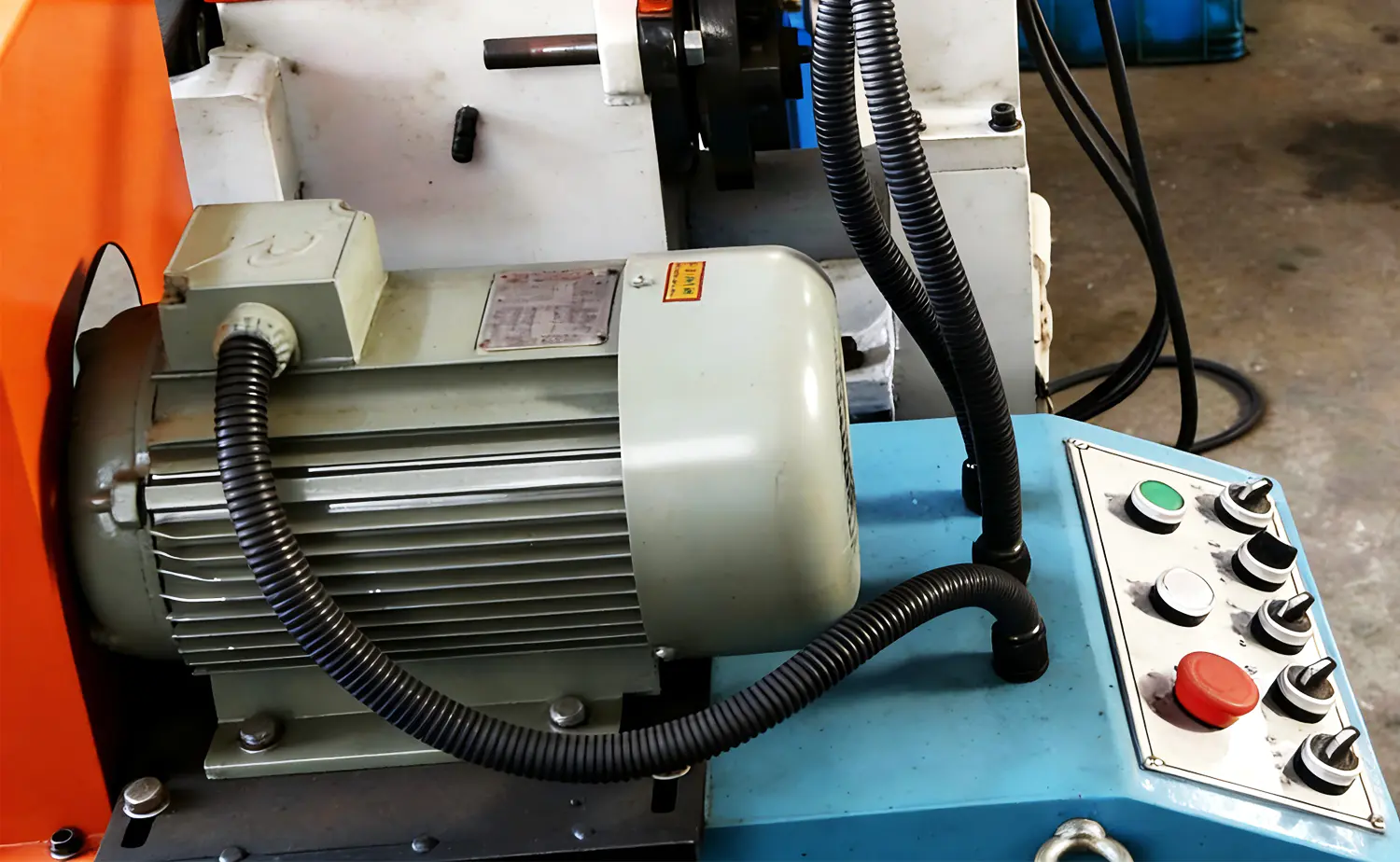

| メインモーター出力 | 0.75KW | 2.2KW |
| 面取り能力 | パイプ径：Φ8〜Φ60mm | パイプ径：Φ8〜Φ80mm |
| バー径：Φ6〜Φ12mm | バー径：Φ5〜Φ20mm | |
| 加工長さ | ≧50mm | ≧35mm |
| 加工精度 | ±0.1mm | ±0.1mm |
| 標準ナイフプレート | 1セット | 1セット |
| 1回の面取り速度 | 3-5S | 3-5S |
| 制御方法 | 空気圧 | 空気圧 |
| 機械サイズ(概算) | 700×900×1200mm | 1000x900x1400mm |

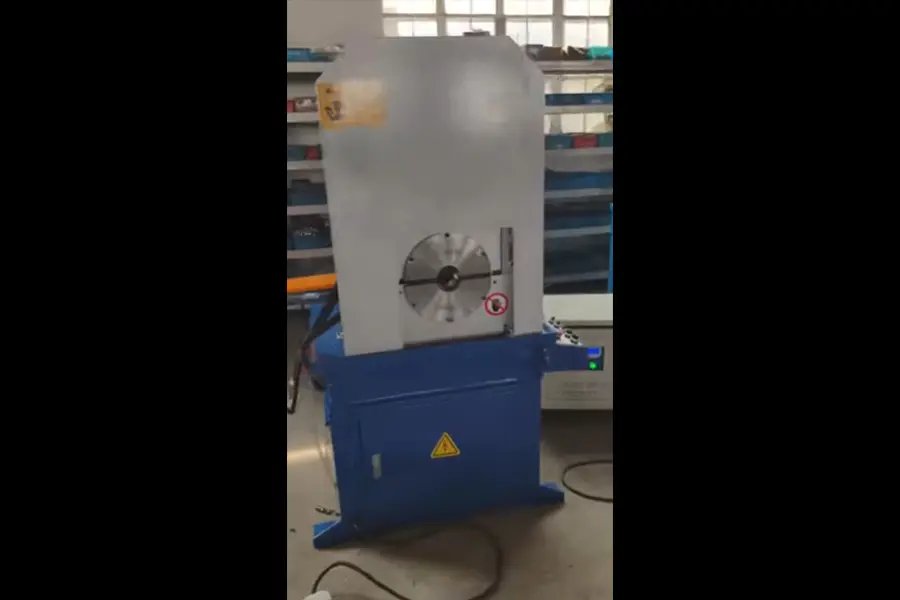

ビデオ
