特徴

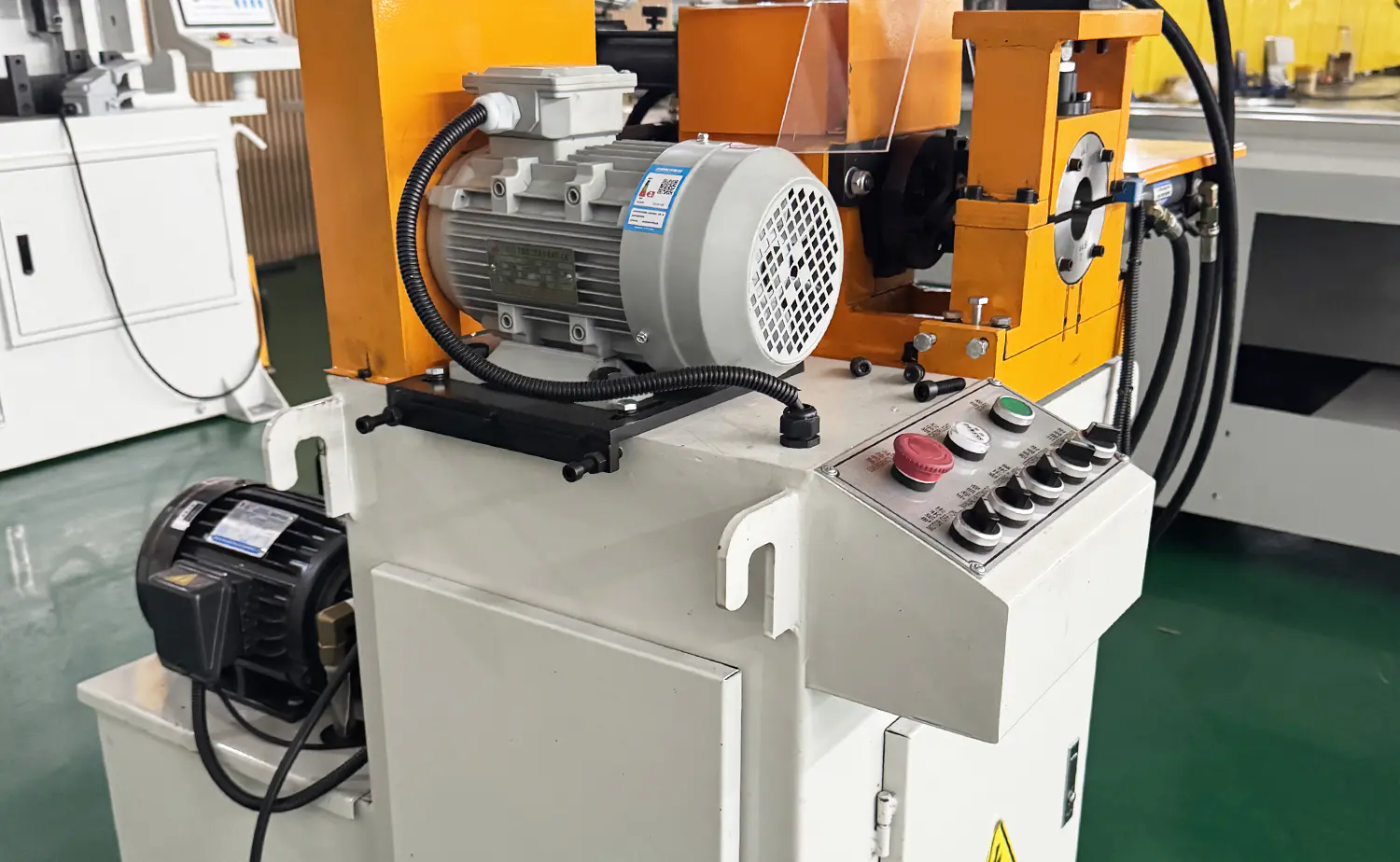

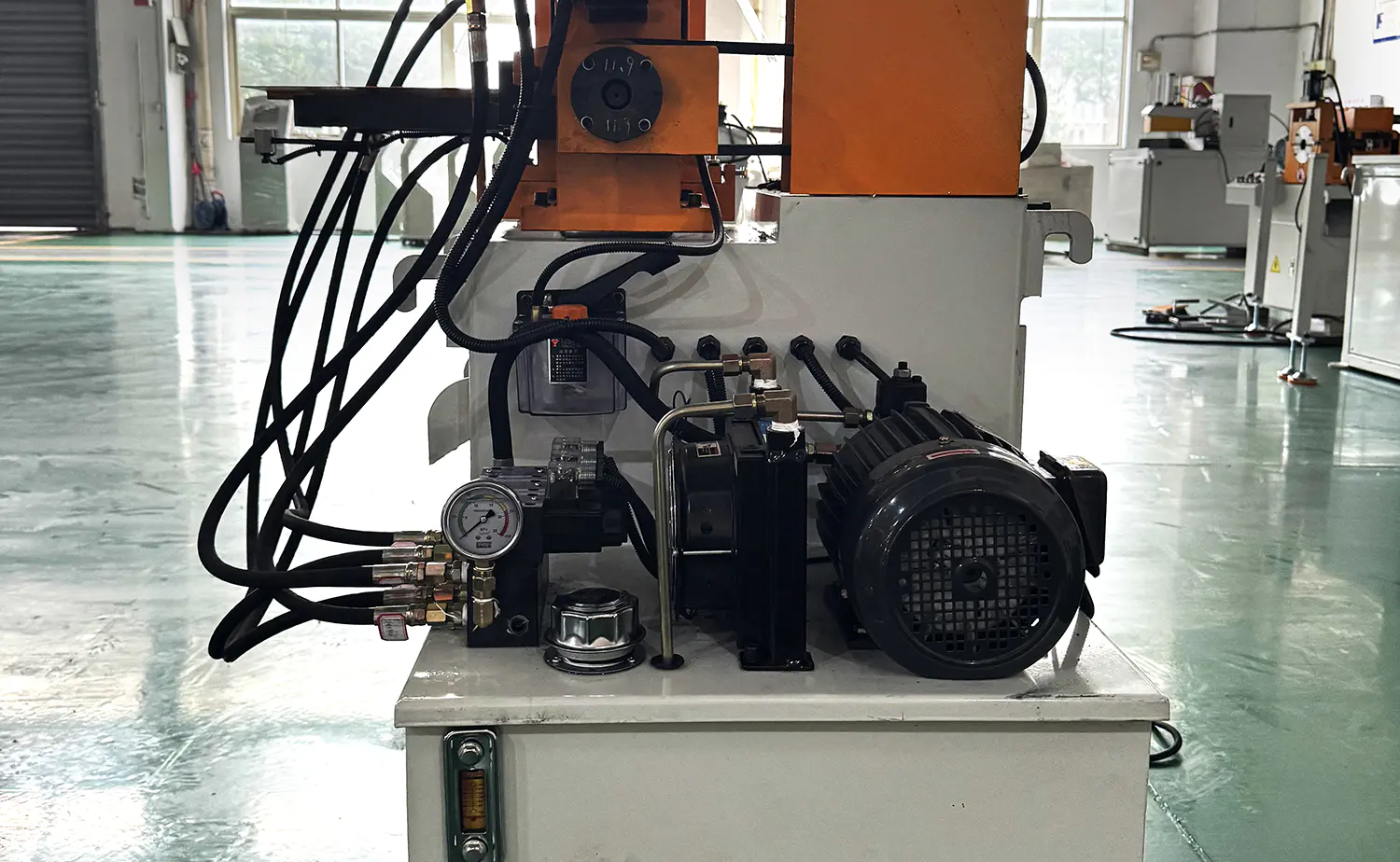

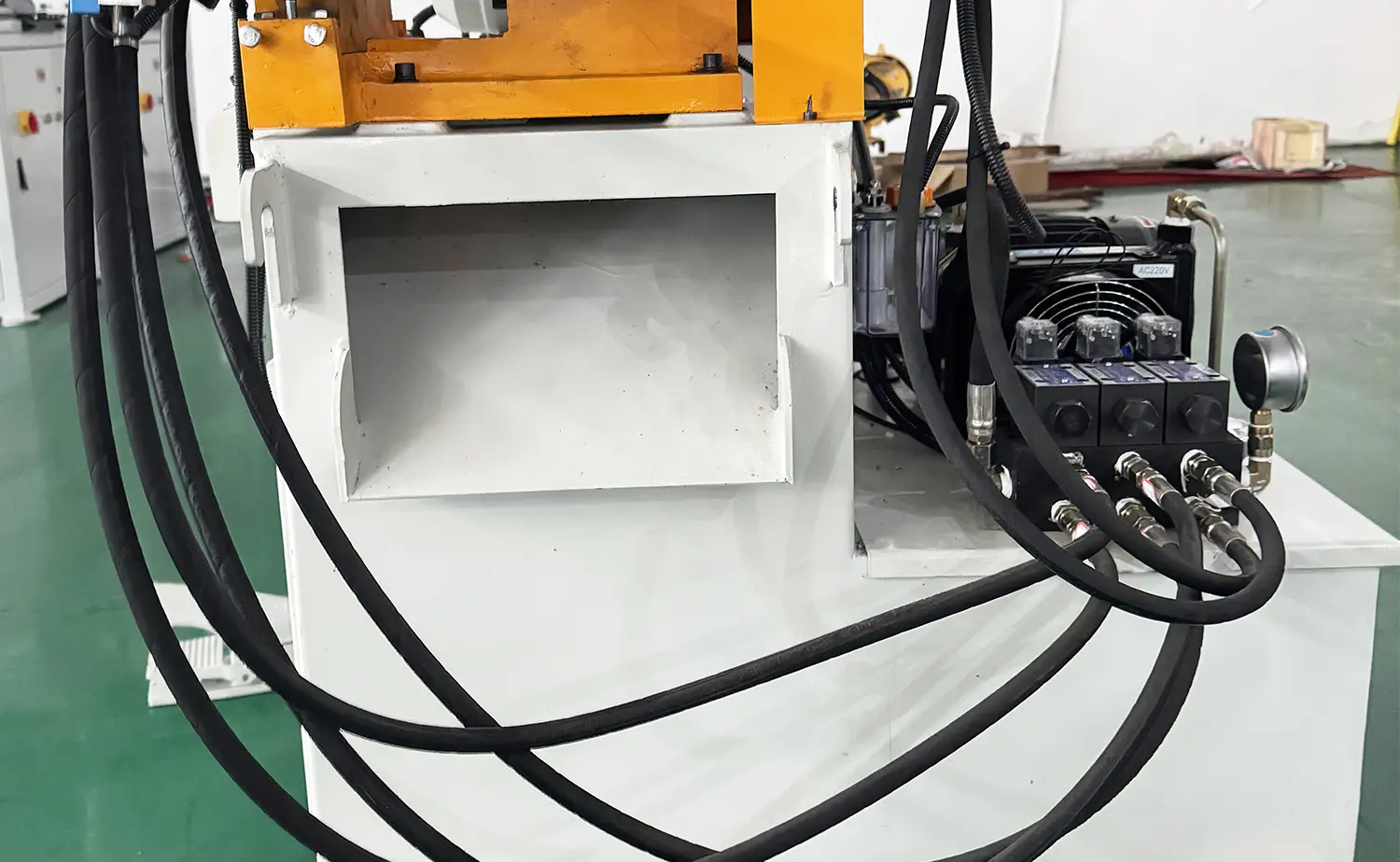

1.この半自動機械は、自動面取りを備えた手動送りを備えており、すべて油圧システムによって駆動され、効率的な操作を実現します。
2.面取り加工は片面（平面）、両面（チューブの内外面）、三面（平面、内面、外面）が可能で、お客様のニーズに柔軟に対応します。
3.炭素鋼、ステンレス鋼、銅、アルミニウムなどのさまざまな材料と互換性があり、さまざまな産業用途に多用途に使用できます。

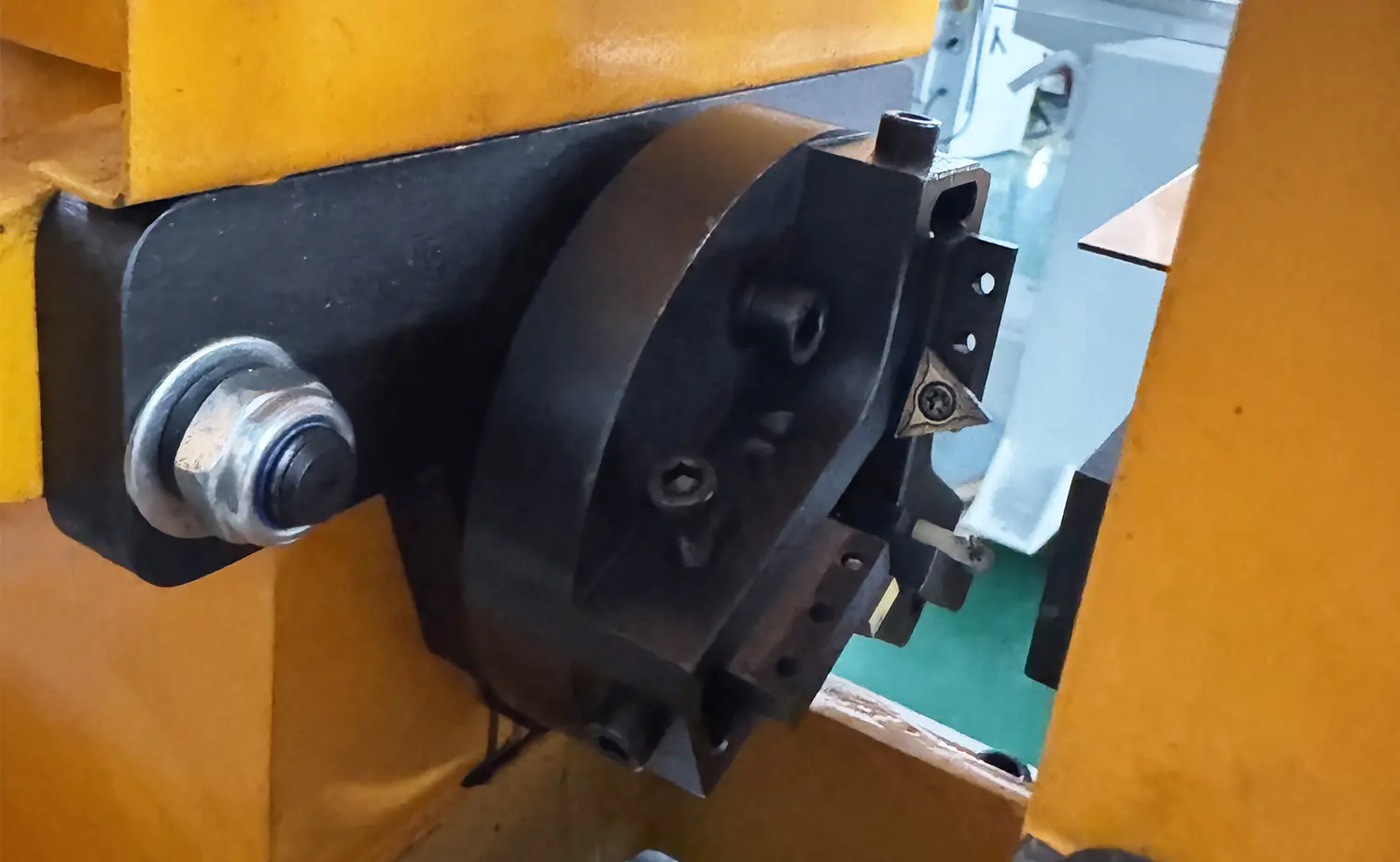

4.面取りナイフは前後に移動し、面取り動作全体が油圧によって自動的に駆動されるため、正確でスムーズな操作が保証されます。
5.面取りプロセスはシングルパスで完了し、正確な面取り要件を満たす高精度を維持しながら高速化を実現します。
6.クランプ装置とナイフホルダーは高精度で設計されており、ワークピースとナイフホルダーの中心線が完全に整列した状態を維持し、正確な結果を保証します。
パラメータ表
主な技術パラメータ
| 名前 | EF-120PV | EF-150PV |
| メインモーター出力 | 3KW | 3KW |
| 面取り能力 | パイプ径：Φ28〜Φ114mm | パイプ径：Φ10〜Φ150mm |
| パイプの厚さ:1-8mm | パイプ厚さ：Φ0.5〜Φ15mm | |
| バー径：Φ20〜Φ30mm | バー径：Φ20〜Φ60mm | |
| 加工長さ | ≧60mm | ≧60mm |
| 加工精度 | ±0.1mm | ±0.1mm |
| 標準ナイフプレート | 1セット | 1セット |
| 制御方法 | 油圧 | 油圧 |

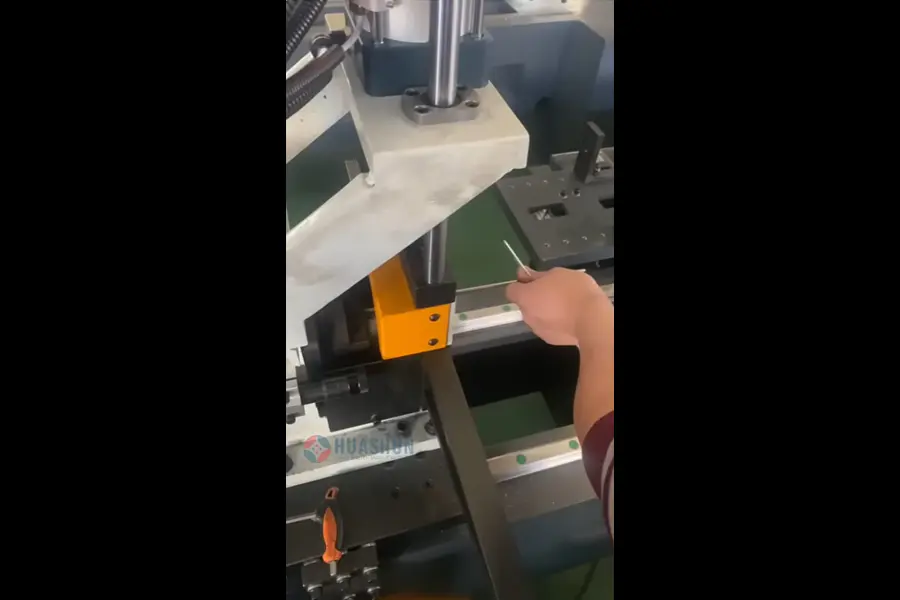

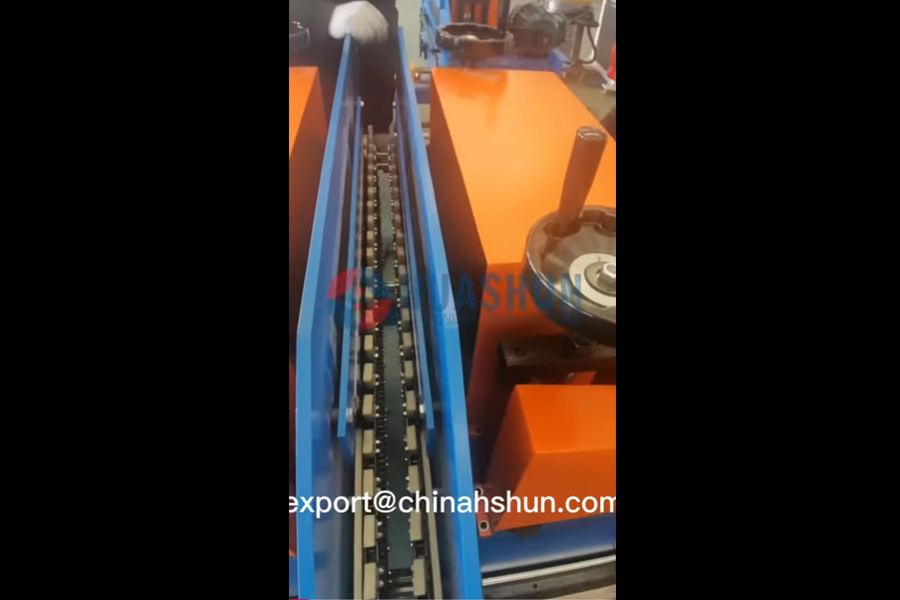

ビデオ
お問い合わせ
2000年に設立された華順は、高品質のパイプ加工機械の研究開発と生産に特化しています。パイプ曲げ機、パイプ切断機、パイプ端部成形機、面取り機など、さまざまな製品を提供しています。すべての製品はCE認証とISO9001品質管理システム認証を取得しており、国際基準への準拠を保証しています。20年以上の業界経験を持つ当社は、航空宇宙、自動車、HVAC、造船などの業界向けにカスタマイズされたソリューションを提供しています。
として 中国 EF PV1シリーズ 油圧式半自動管面取り機 サプライヤー および EF PV1シリーズ 油圧式半自動管面取り機 工場当社の設備は航空宇宙、自動車、家具製造業界で広く使用されており、パイプ切断、曲げ、端部成形などのさまざまな加工ニーズに対応しています。当社は継続的な革新に取り組んでおり、優れた製品品質と顧客満足度で高い評価を得ています。
