特徴

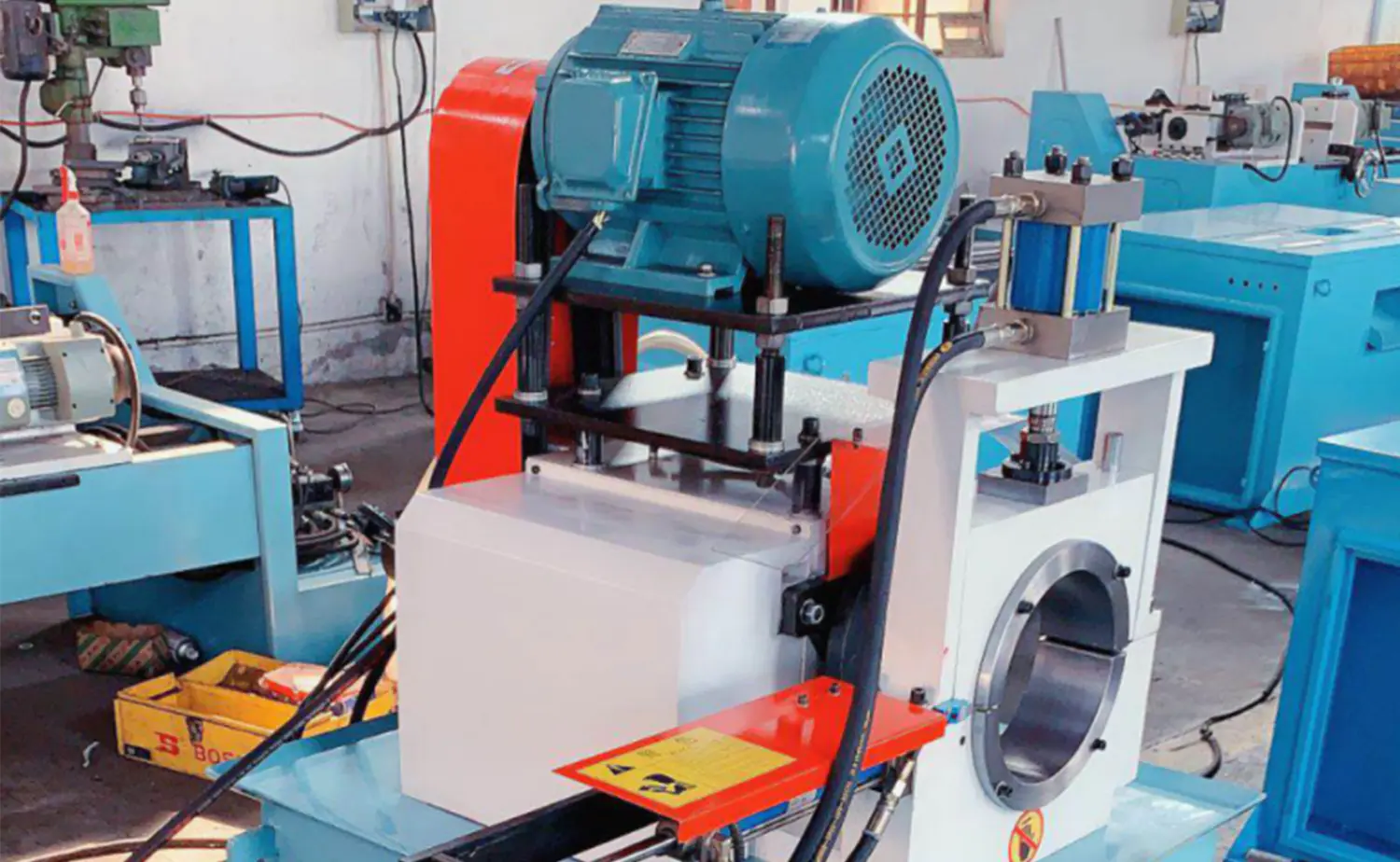

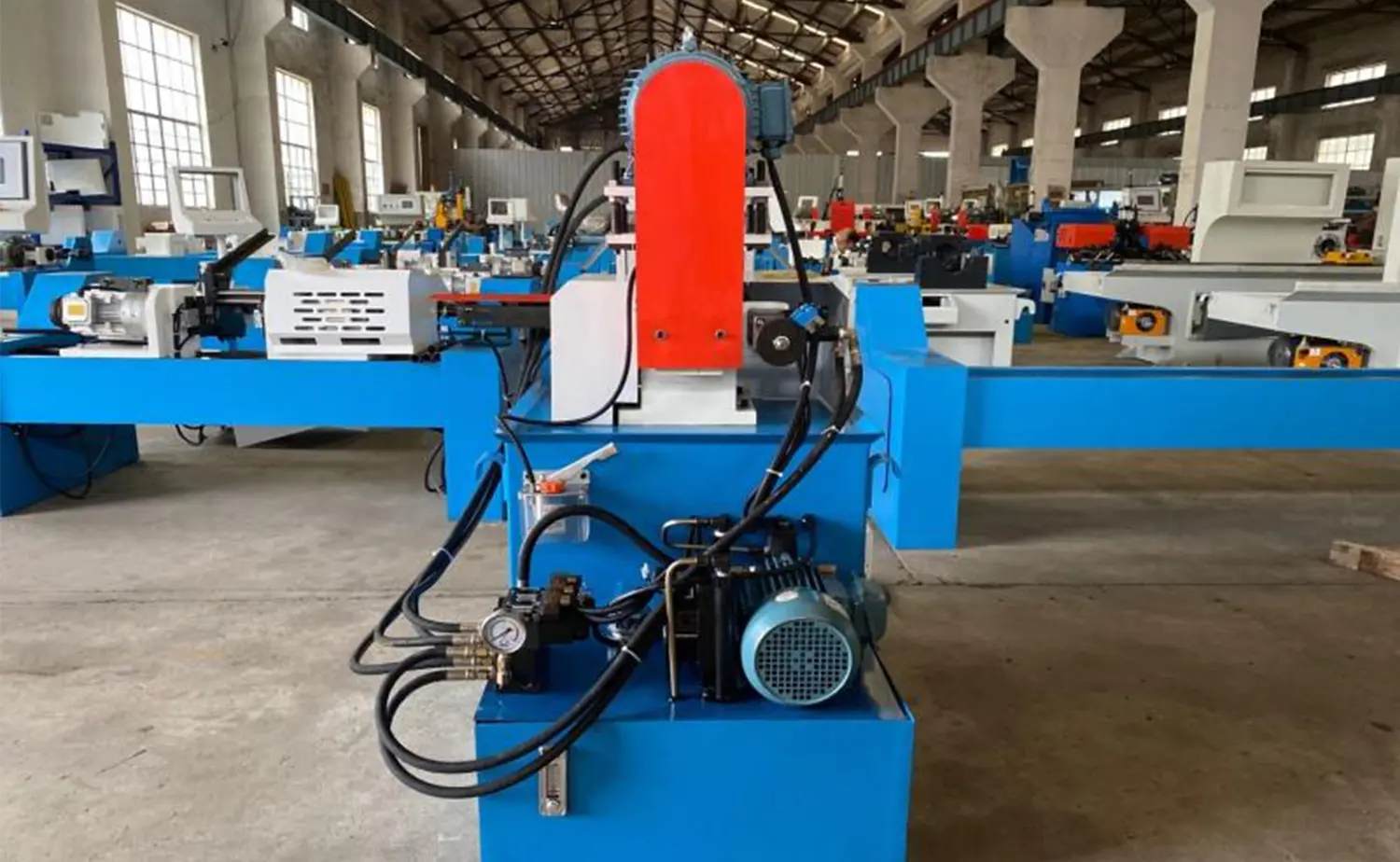

1.この半自動機械は手動供給と油圧による自動面取りを備え、チューブ加工に効率的で信頼性の高いソリューションを提供します。
2.面取り加工は、ご要望に応じて片面（平面）、二面（内面、外面）、三面（平面、内面、外面）の面取りが可能です。
3.炭素鋼、ステンレス鋼、銅、アルミニウムなど幅広い材質に対応しており、さまざまな産業用途に適応します。

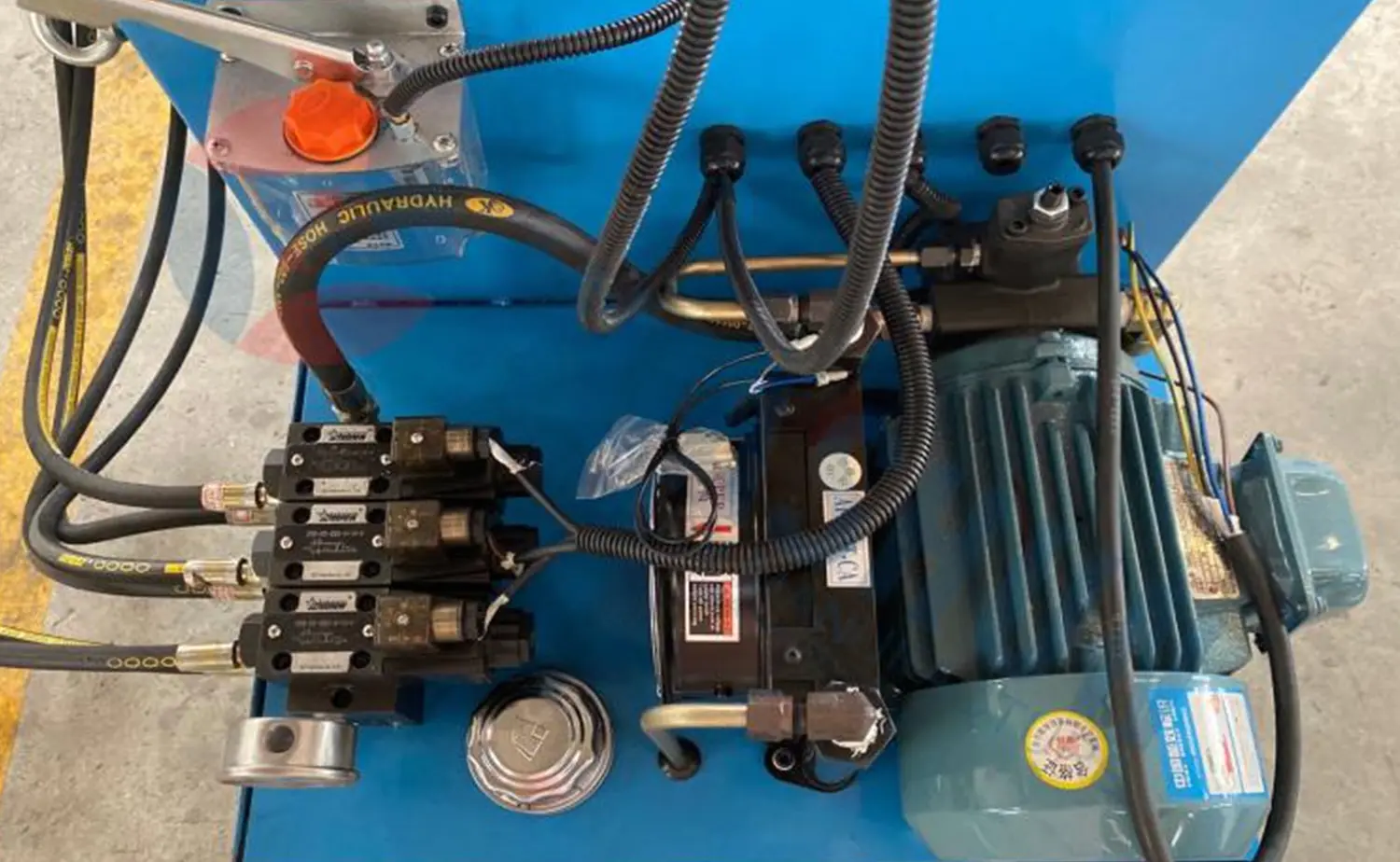

4.機械の面取りナイフは自動的に前後に動き、面取り動作は油圧によって完全に制御され、スムーズで効率的なパフォーマンスを実現します。
5.面取りプロセスは 1 回の操作で完了し、極めて厳しい面取り公差を満たす優れた精度で高速結果を提供します。

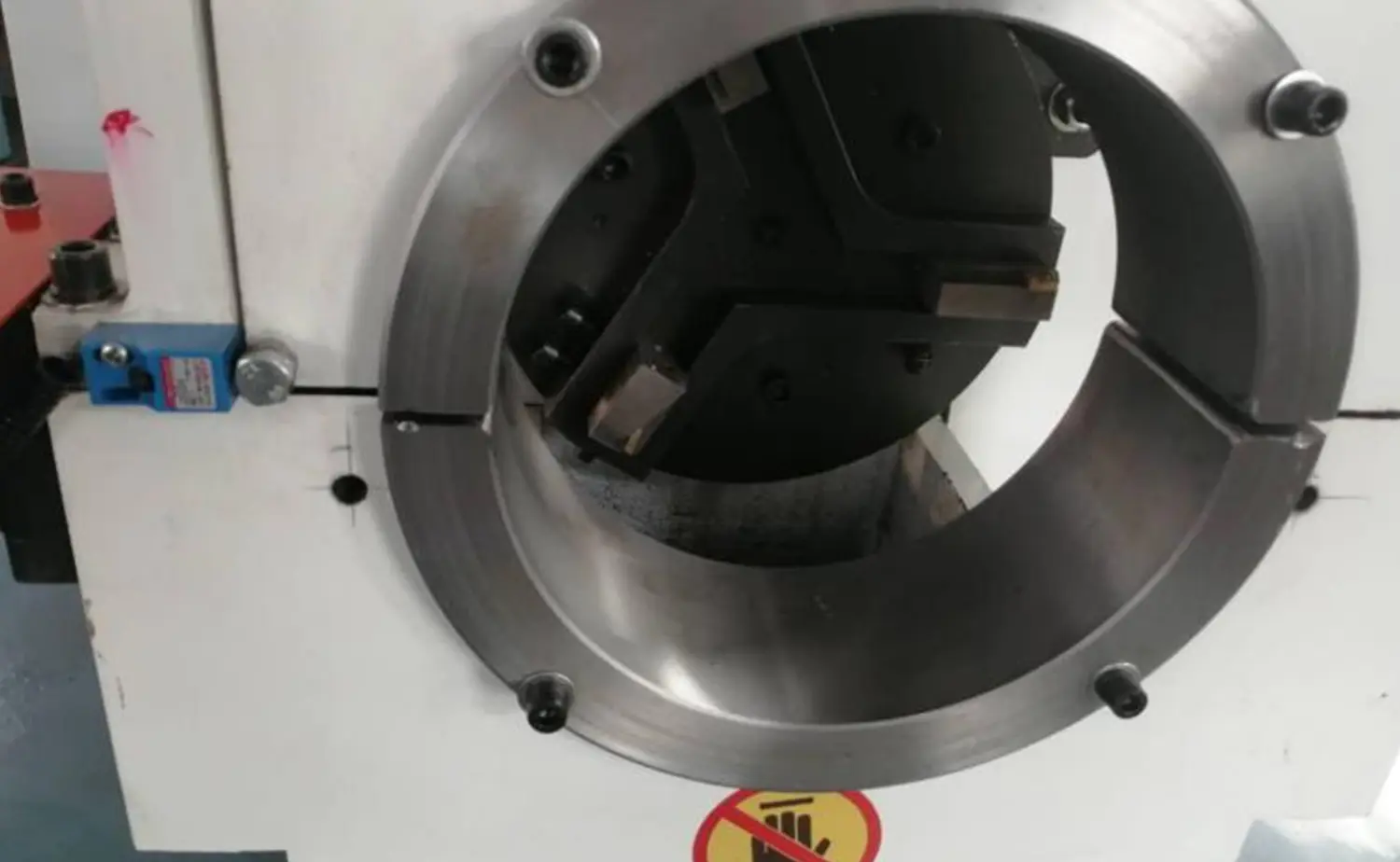

6.クランプとナイフホルダーは、ワークピースとナイフホルダーが完全に位置合わせされるように細心の注意を払って設計されており、正確で一貫した面取りが可能です。
パラメータ表
主な技術パラメータ
| 名前 | EF-180PV | EF-230PV | EF-300PV |
| メインモーター出力 | 4KW | 5.5KW | 5.5KW |
| パイプ径：Φ20〜Φ180mm | パイプ径：Φ50〜Φ230mm | パイプ径：Φ90〜Φ280mm | |
| 面取り能力 | パイプの厚さ:2-12mm | パイプの厚さ:2-15mm | パイプの厚さ:2-18mm |
| 加工長さ | ≧150mm | ≧160mm | ≧180mm |
| 加工精度 | ±0.1mm | ±0.1mm | ±0.1mm |

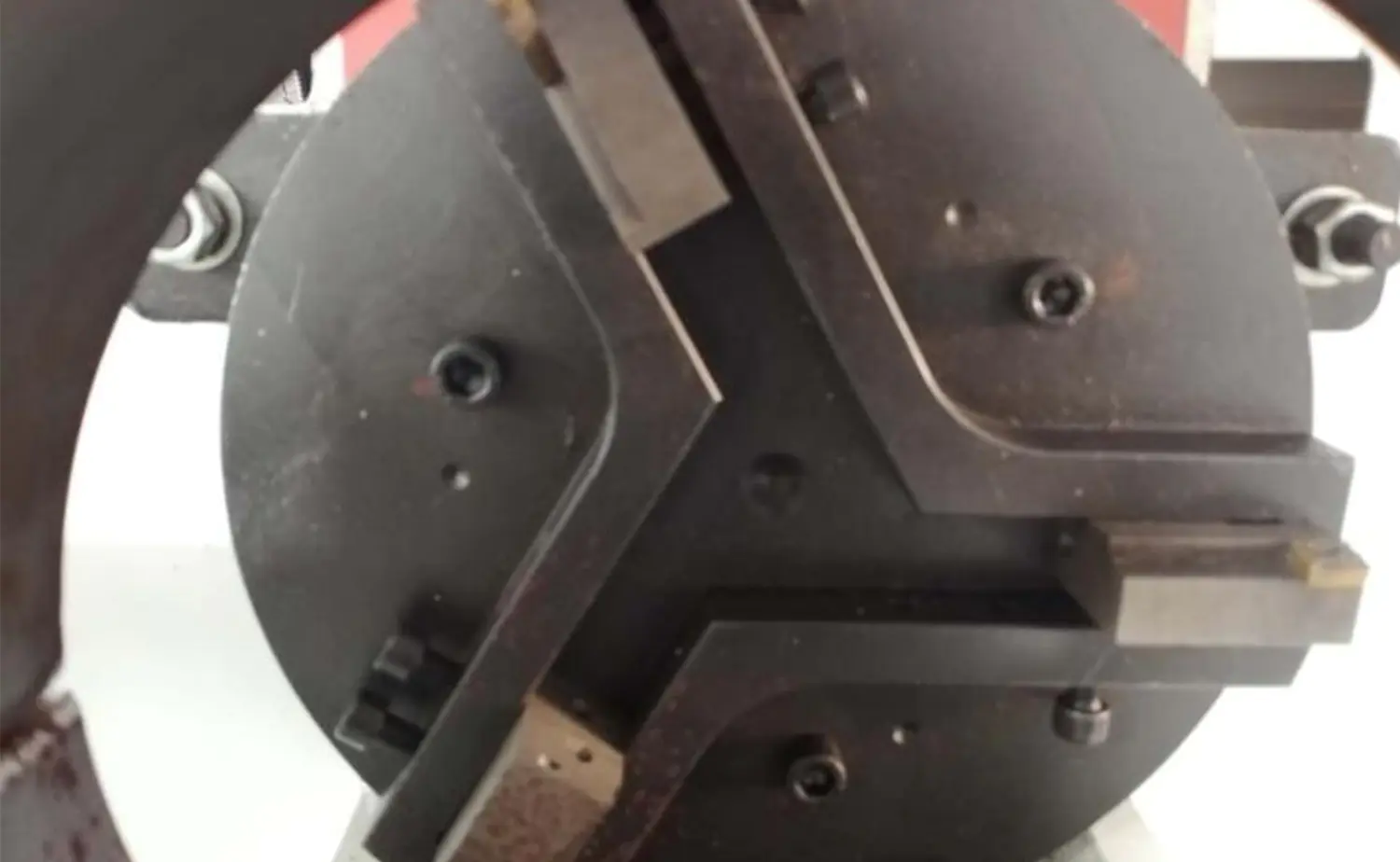

| 標準ナイフプレート | 1セット | 1セット | 1セット |
| 制御方法 | 油圧 | 油圧 | 油圧 |
| 機械のサイズ | 1200mm×1400mm×1600mm | 1200mm×1600mm×1700mm | 1400mm×1600mm×1850mm |
ビデオ
お問い合わせ
2000年に設立された華順は、高品質のパイプ加工機械の研究開発と生産に特化しています。パイプ曲げ機、パイプ切断機、パイプ端部成形機、面取り機など、さまざまな製品を提供しています。すべての製品はCE認証とISO9001品質管理システム認証を取得しており、国際基準への準拠を保証しています。20年以上の業界経験を持つ当社は、航空宇宙、自動車、HVAC、造船などの業界向けにカスタマイズされたソリューションを提供しています。
として 中国 金属管用シングルヘッドチューブ面取り機 EF PV2シリーズ サプライヤー および 金属管用シングルヘッドチューブ面取り機 EF PV2シリーズ 工場当社の設備は航空宇宙、自動車、家具製造業界で広く使用されており、パイプ切断、曲げ、端部成形などのさまざまな加工ニーズに対応しています。当社は継続的な革新に取り組んでおり、優れた製品品質と顧客満足度で高い評価を得ています。
