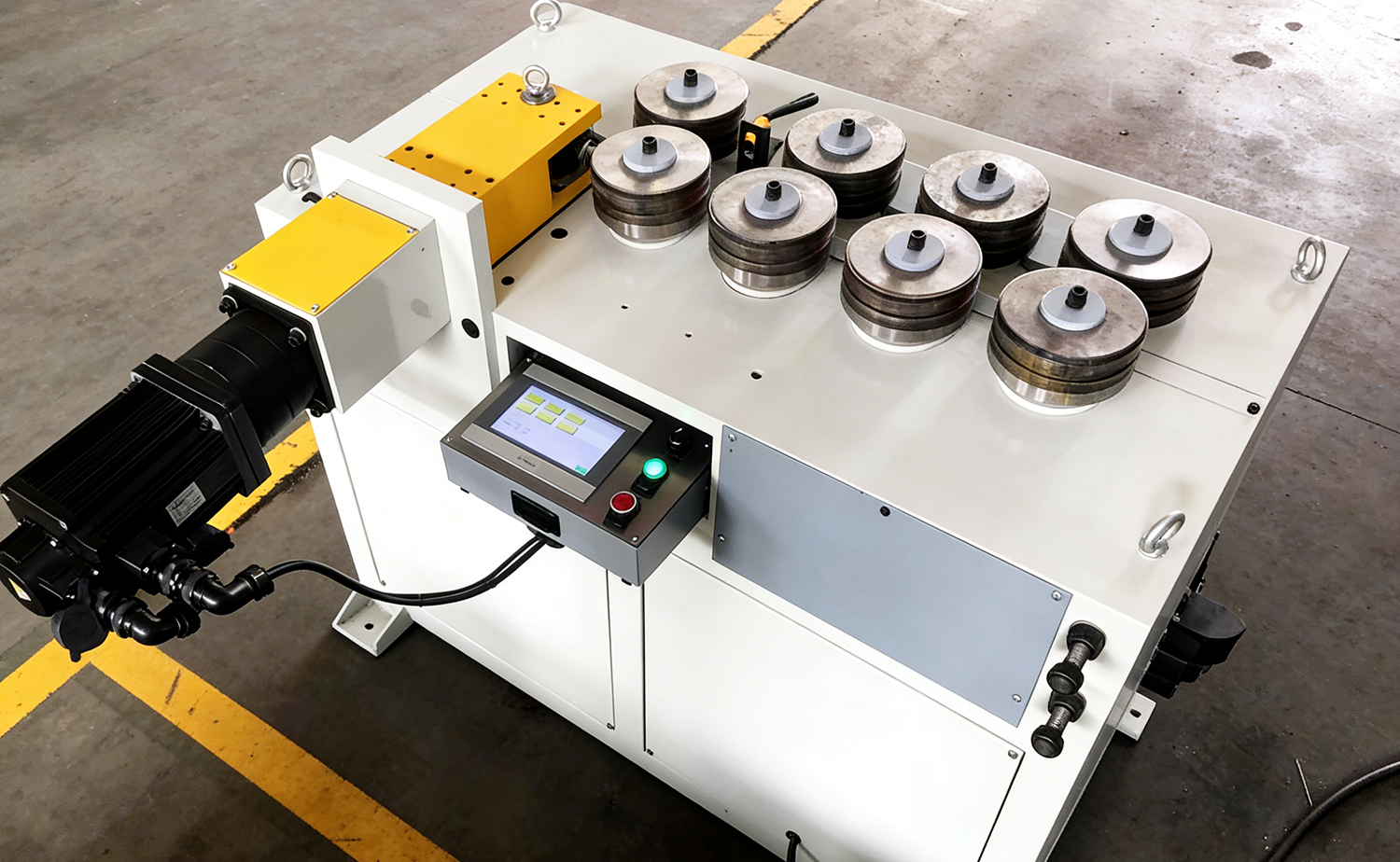

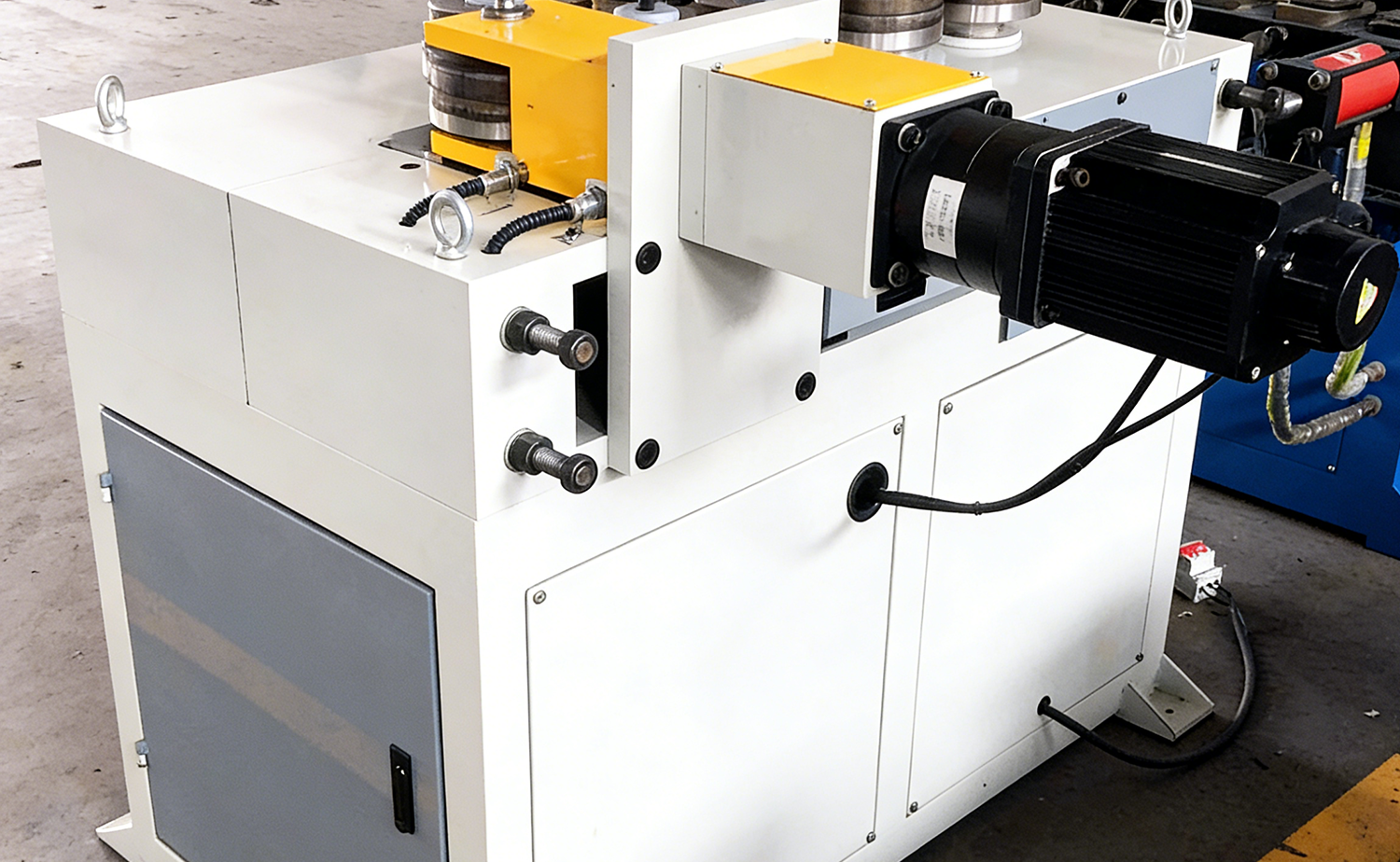

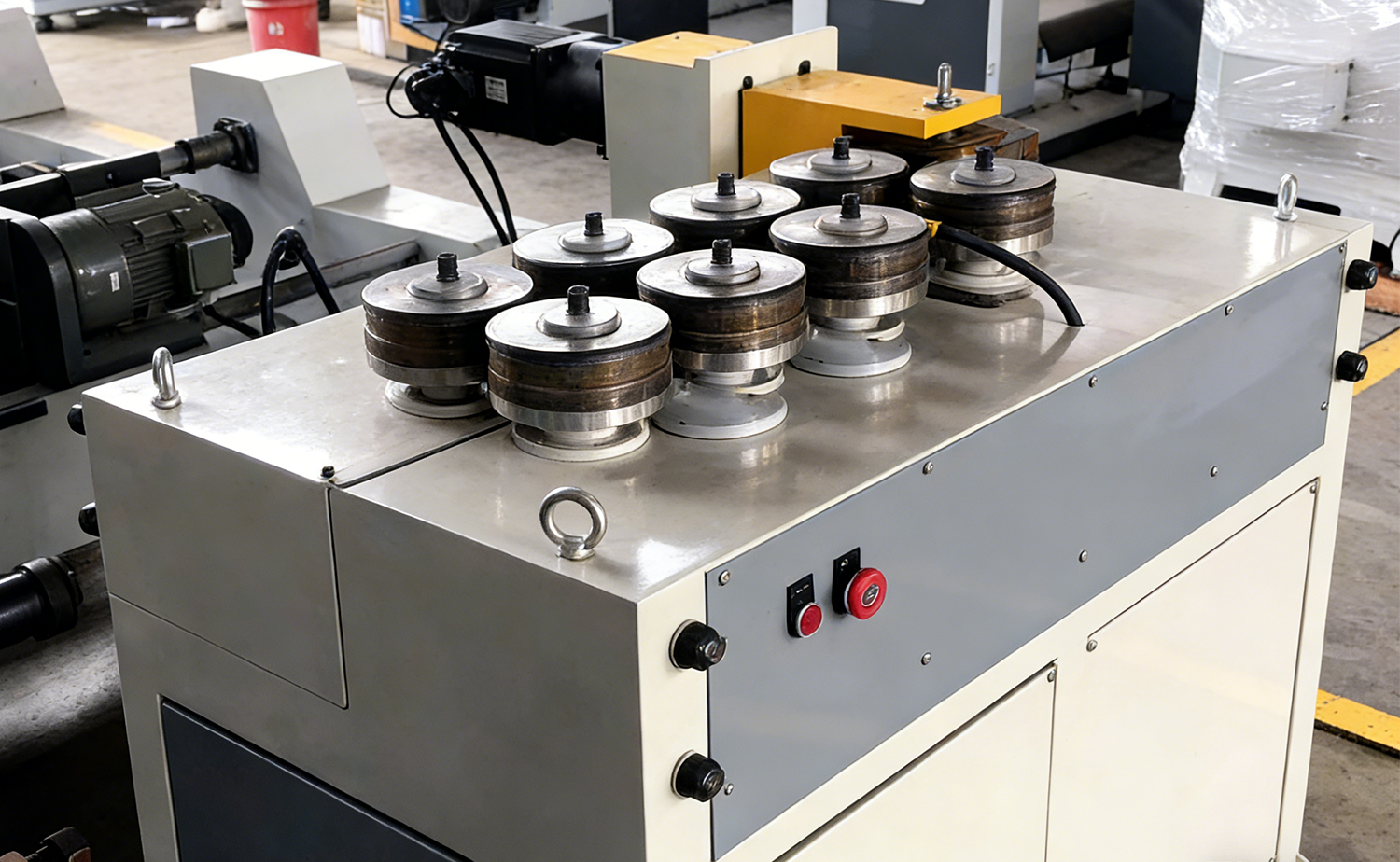

GY40 CNCシリーズ 高速薄肉管ロールベンディングマシン

戻る

  • GY40 CNCシリーズ 高速薄肉管ロールベンディングマシン
  • GY40 CNCシリーズ 高速薄肉管ロールベンディングマシン
  • GY40 CNCシリーズ 高速薄肉管ロールベンディングマシン
  • GY40 CNCシリーズ 高速薄肉管ロールベンディングマシン
  • GY40 CNCシリーズ 高速薄肉管ロールベンディングマシン
  • GY40 CNCシリーズ 高速薄肉管ロールベンディングマシン
  • GY40 CNCシリーズ 高速薄肉管ロールベンディングマシン
  • GY40 CNCシリーズ 高速薄肉管ロールベンディングマシン

特徴

基本パラメータ

ビデオ

業界アプリケーション

お問い合わせ

特徴

1. 減速機はワイヤーセットをローラーで駆動するため、コンパクトな構造で信頼性が高くなります。
2. ホイールドライブは滑りにくく、薄肉素材なので曲げることもできます。
3. サーボモーターにより径変化を制御し、複数の曲げ加工を実現
1本のパイプの半径。
4. フットスイッチには非常停止機能も付いており、操作が簡単です。
5. マシンはトランスミッションでバランスがとれており、パラメータを設定するだけで済みます。
さまざまな曲率を持つ円、円弧、または螺旋の形状を得ることができます。
6. 金型の溝形状を変更することで、アングル鋼、平鋼、丸鋼、その他の特殊断面形状など、様々な金属形状の加工が可能です。
7. 大きな半径のプロファイルを曲げることにより、超大型のパイプ曲げ金型を作成する際の欠点が回避されます。これは、一連のシングルヘッドおよびダブルヘッドパイプベンディングマシンでは達成できない必要な補足です。

パラメータ表

主な技術パラメータ

名前 HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
最大。転がり能力(炭素鋼) Φ40×2.5mm Φ60×2.0mm Φ80×3mm Φ120×4mm
最大。転がり能力(ステンレス鋼) Φ40×1.3mm Φ50×2.0mm Φ80×2mm Φ110×3mm
分。曲げ半径 R=4-7.5D 80mm チューブ外径の4～7.5倍 R=10D
最大。曲げ半径 制限なし 制限なし 制限なし 制限なし
回転速度 50～150mm/秒 50～150mm/秒 50～150mm/秒 8m/分
ローリングモールド回転速度 30r/分 36r/分 20r/分 15r/分
曲げ金型の直径 136mm 200mm 280mm
曲げサーボモーターの電力 0.75kw 1kw 2kw 5kw(三菱)
給電周波数コンバーターモーター電力 3kw 4KW 7.5KW 15kw(中国ブランド)
機械寸法 900×600×1500mm 1000×800×1100mm 1500×1300×1200mm 2000×2000×1300mm
機械重量 700KGS 1000KGS 1500KGS 4000KG

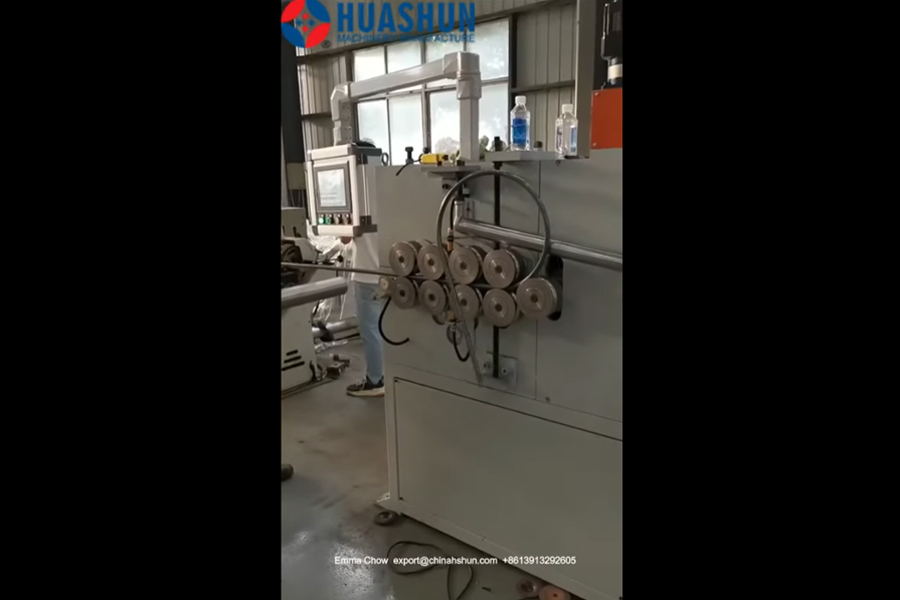

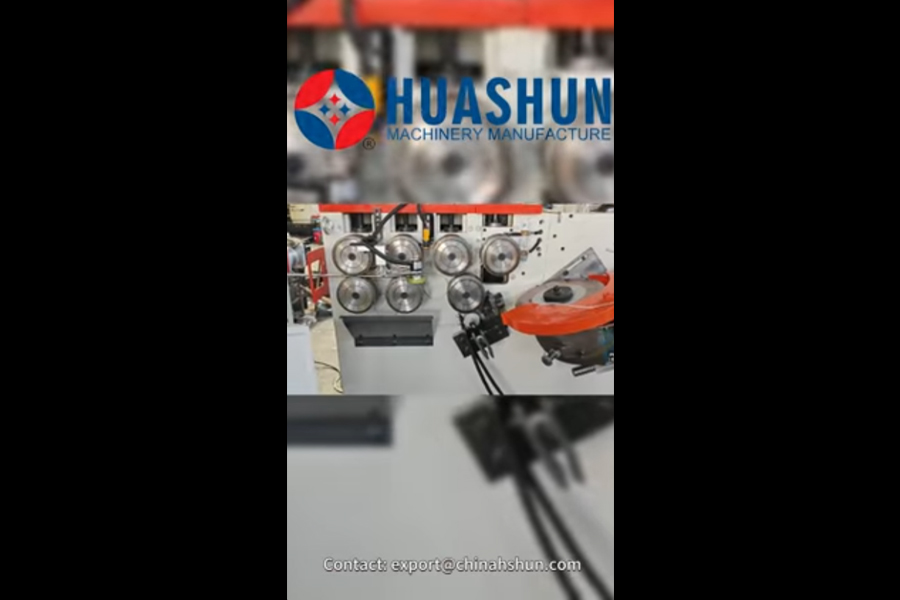

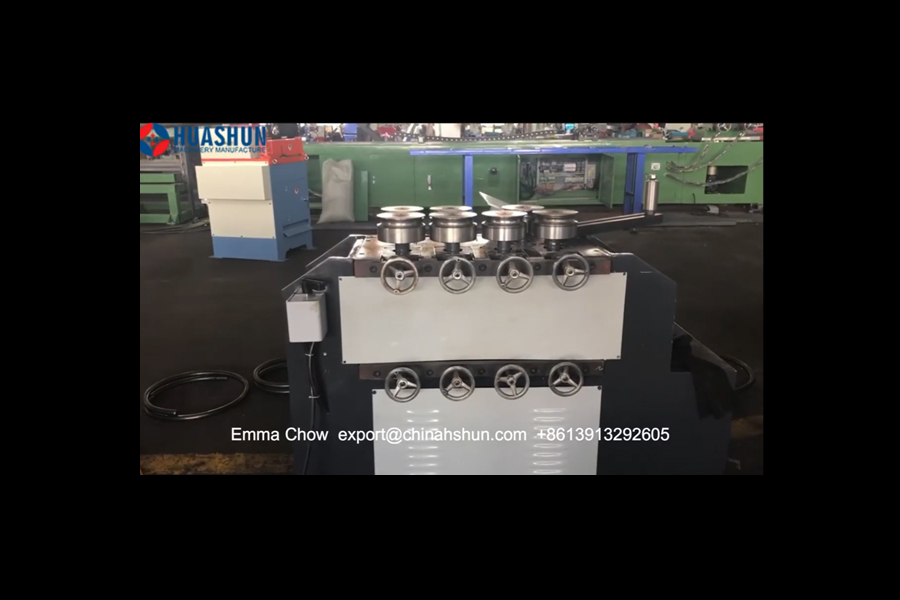

ビデオ
