特徴
10軸ロータリーヘッドCNCチューブベンダー
10 軸ロータリー ヘッド CNC チューブ ベンダーは、複数の曲げ半径を持つ複雑なチューブ部品の製造に最適です。ロータリーベンディングヘッドにより、手動で工具を交換することなく、異なる半径を素早く切り替えることができ、生産の効率と柔軟性が向上します。
高度な CNC 制御と多軸モーションを備えたこの機械は、要求の厳しいチューブ製造用途において高い曲げ精度と一貫した品質を保証します。
特徴
• マスターセンターコントロールソフトウェア – 独自の HUASHUN ソフトウェア システムで、ユーザーフレンドリーなインターフェイスを備えた自動および手動の両方の動作モードに簡単にアクセスできます。

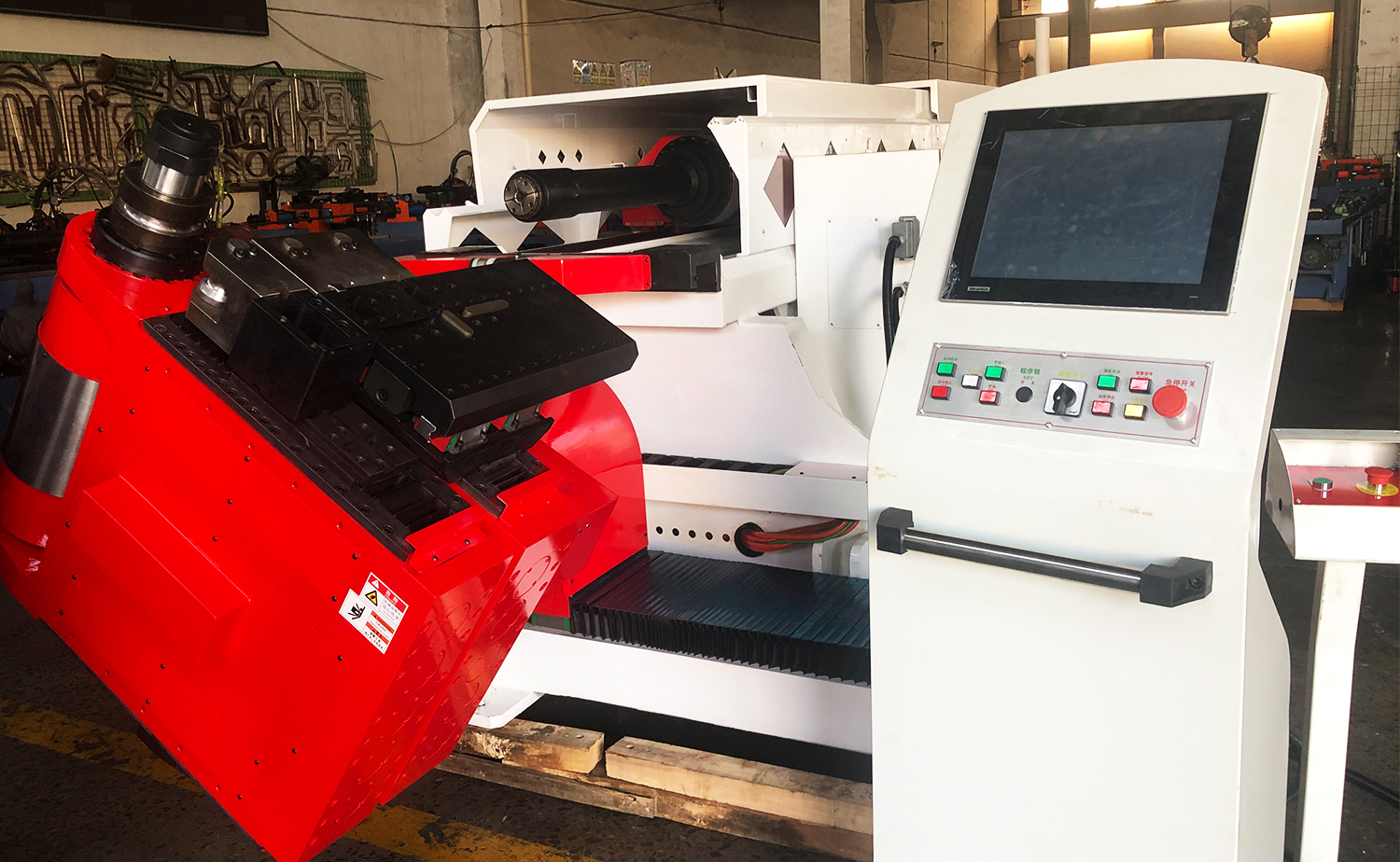

●産業用PC（Windowsシステム）と15インチのタッチスクリーンを搭載し、図面のインポートと読み込みをサポートし、曲げ加工やチューブの適用などの3Dシミュレーションも可能です。
• サーボ絶対値クローズドループ制御システムにより、高精度で安定した機械性能が保証されます。
• 制御システムは、XYZ 座標と YBC 作業座標の間の双方向変換を備えており、柔軟なプログラミング方法が可能です。

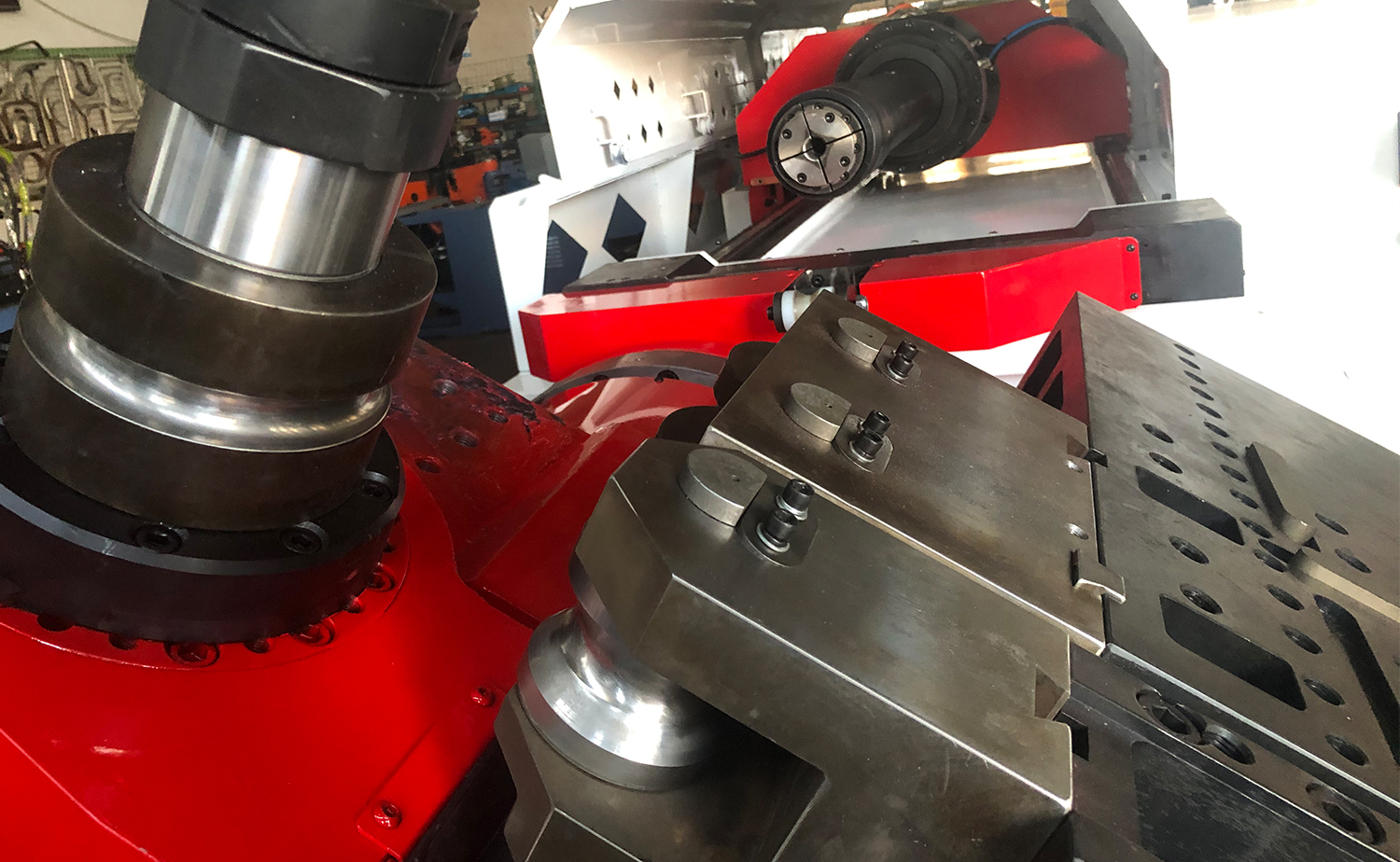

• 回転曲げヘッドの設計により、多方向の曲げ操作が可能になり、複雑な 3 次元のチューブ部品に最適です。
●動的機械解析により回転ヘッド構造を最適化し、高剛性と優れた安定性を実現し、動作中の振動がなく高い曲げ精度を確保します。

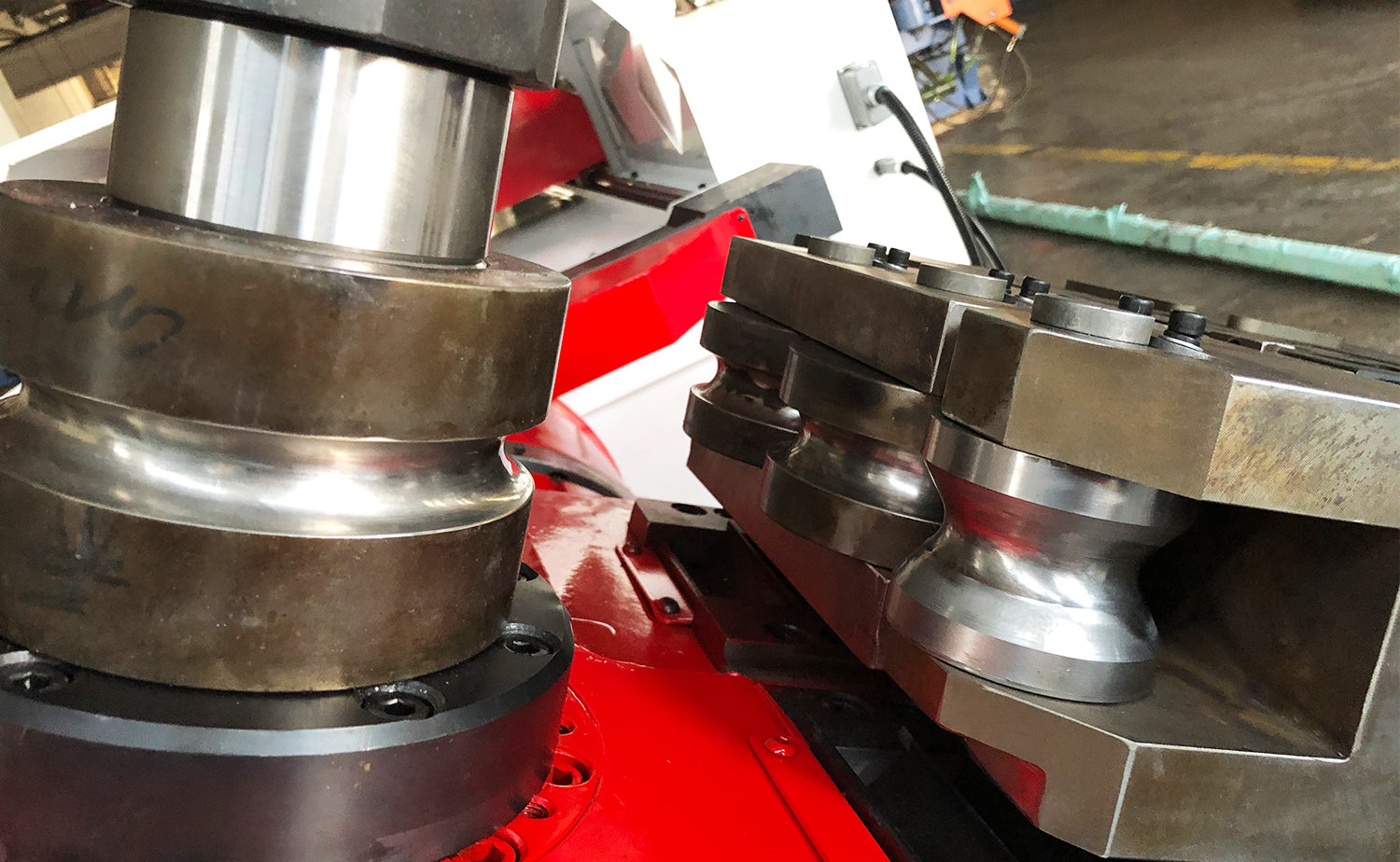

• 多層ツーリング設計 (最大 6 スタック) により、異なる曲げ半径の取り付けが可能。最上層は押し曲げ用に構成することもできるため、曲げプロセス中の自動工具交換が可能になります。
• リモート制御機能により、便利なプログラム支援と技術サポートが可能になります。
• 自動モードでは、Y 軸が自動的に位置決めを行い、ワークピースの一貫した品質を保証します。
●システム接続とデータ通信用のインターネットポートを装備しています。
・多言語操作や自己診断機能をサポートしており、機械の運用・保守が容易です。
パラメータ表
主な技術パラメータ
| モデル | SB-50CNC-10A-6S |
| 最大絞り曲げ能力（R=1.5D）(炭素鋼) | Φ50×2t |
| 最大絞り曲げ能力（R=1.5D）(ステンレス鋼) | Φ50×1.5t |
| 最大絞り曲げ能力（R=1.5D）（ステンレス鋼ソリッドバー） | Φ16mm |
| 最大。 1回の給餌長さ | 2600mm |
| 給餌方法 | ダイレクト/クランプ送り |
| 曲げ半径(絞り曲げ) | R10-200mm |
| 曲げ度(絞り曲げ) | 190° |
| 曲げ半径の層差を描画 | 45v |
| 曲げ速度 | Max.150度/秒 |
| 回転速度 | Max.300度/秒 |
| 送り速度 | Max.1200mm/秒 |
| 曲げ精度 | ±0.05° |
| 回転精度 | ±0.05° |
| 送り精度 | ±0.05 |
| 頭部移動左右精度 | ±0.1mm |
| ミシン頭部回転精度 | ±0.1mm |
| サイドブースターの変位精度 | ±0.1mm |
| クランプダイの変位精度 | ±0.1mm |
| データ入力方法 | USB入力または3D読み取り |
| マシンGW: | 3600kg |
| マシンサイズ(長さ、幅、高さ): | 5600×1400×1500mm |

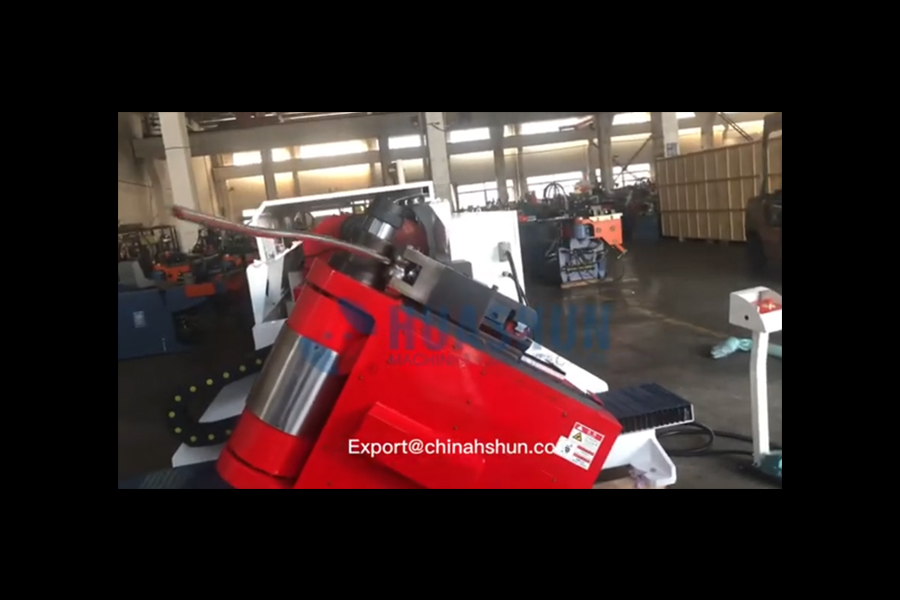

ビデオ
