特徴

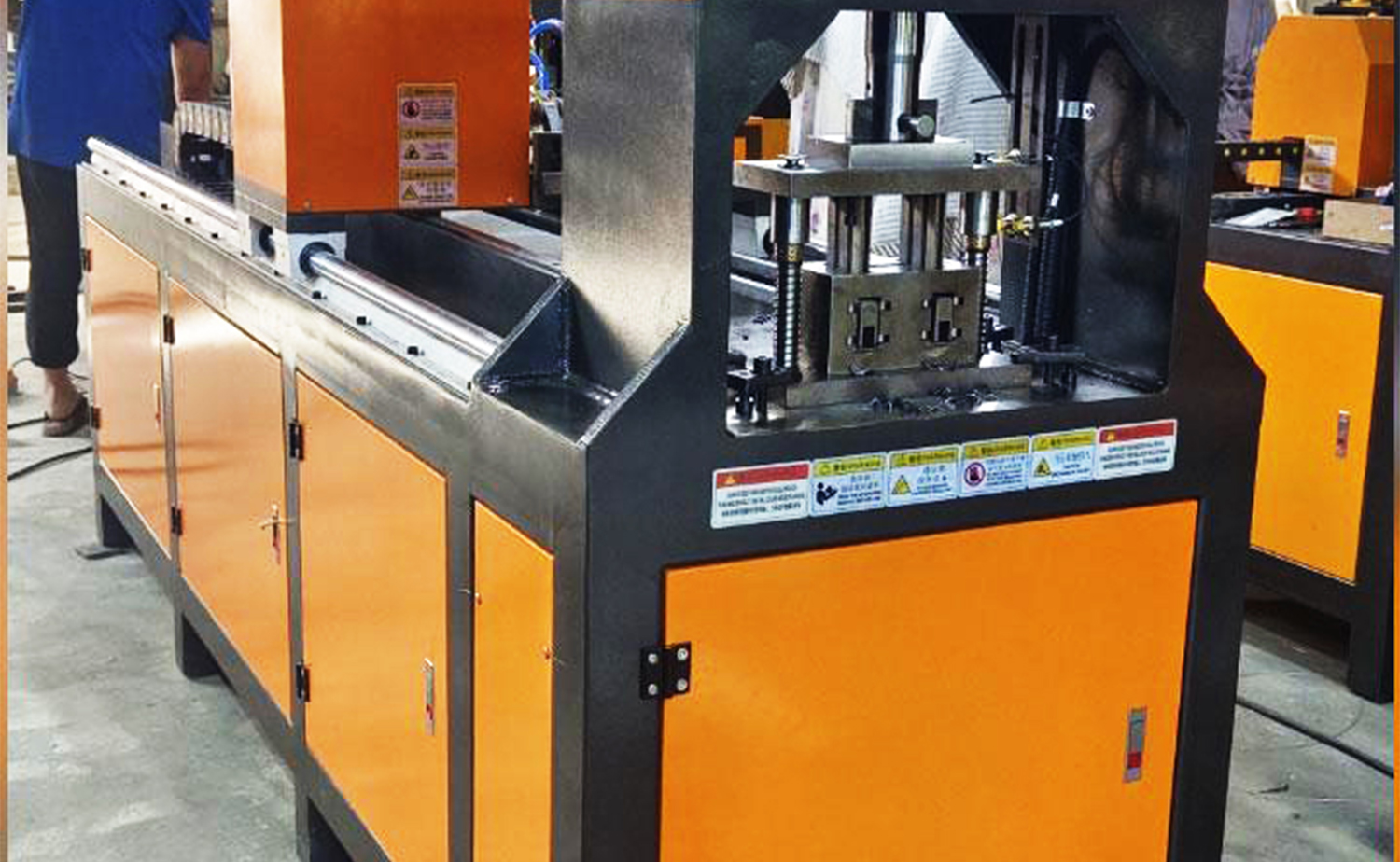

CNC シリーズ自動単シリンダー油圧パンチング マシンは、高性能油圧ユニットを搭載した完全自動パンチング システムです。この機械は、鋼管、ステンレス鋼管、鉄パイプ、アルミニウム合金などのさまざまな材料に効率的に穴をあけ、さまざまな用途に応じた正確な穴形状を作成できるように設計されています。
オペレーターはパイプをパンチング金型にロードするだけで、機械が事前に定義された設定に従って自動的にパイプを供給します。次に、パイプの長さ、穴の数、間隔などのプログラムされたパラメータに基づいて、高精度で穴をあけます。これらのパラメータは、グローバルなアクセシビリティのために複数の言語をサポートする直感的なタッチ スクリーン インターフェイスを備えた、ユーザーフレンドリーな PLC 制御システムを介して簡単に設定できます。
このパンチングマシンはラック棚業界で特に人気があり、メーカーに大量生産向けの信頼性の高い高効率ソリューションを提供します。シームレスな自動化と高精度により、一貫した高品質の結果を保証しながら生産プロセスを合理化したい企業にとって好ましい選択肢となっています。
パラメータ表
主な技術パラメータ
| モデル | HS-P-100-1P |
| 制御 | CNC/自動送り |
| 送り精度 | ±0.15mm |
| パンチング金型の精度 | ±0.01mm |
| 穴寸法精度 | ±0.10mm |
| 駆動力 | 油圧 |
| 油圧 Oil Tank | 160L |
| 油圧 Cooling System | はい |
| シリンダー内径: | 100mm |
| 最大。油圧 | 15MPA |
| 最大。パンチ力 | 12トン |
| 最大。材料の厚さ | 2.0mm |

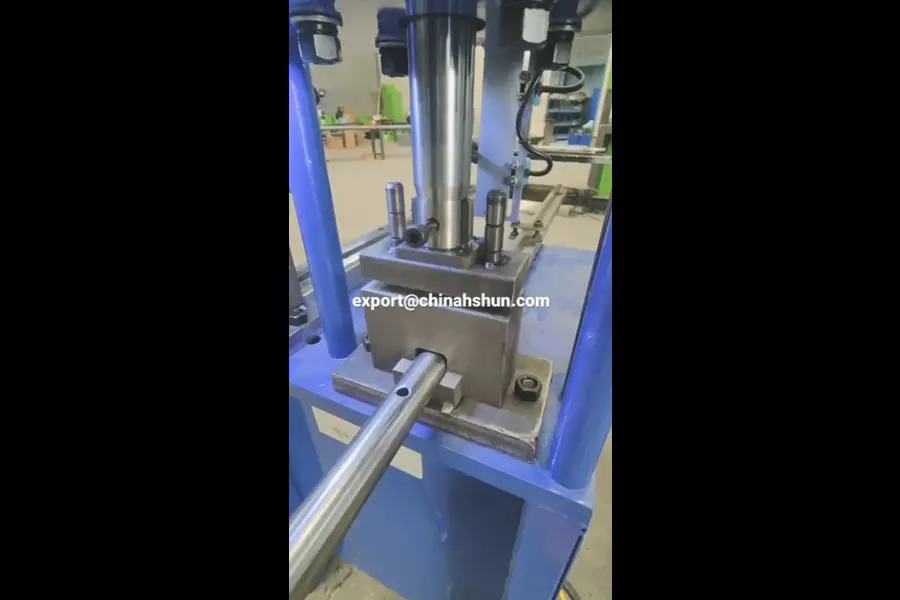

ビデオ
