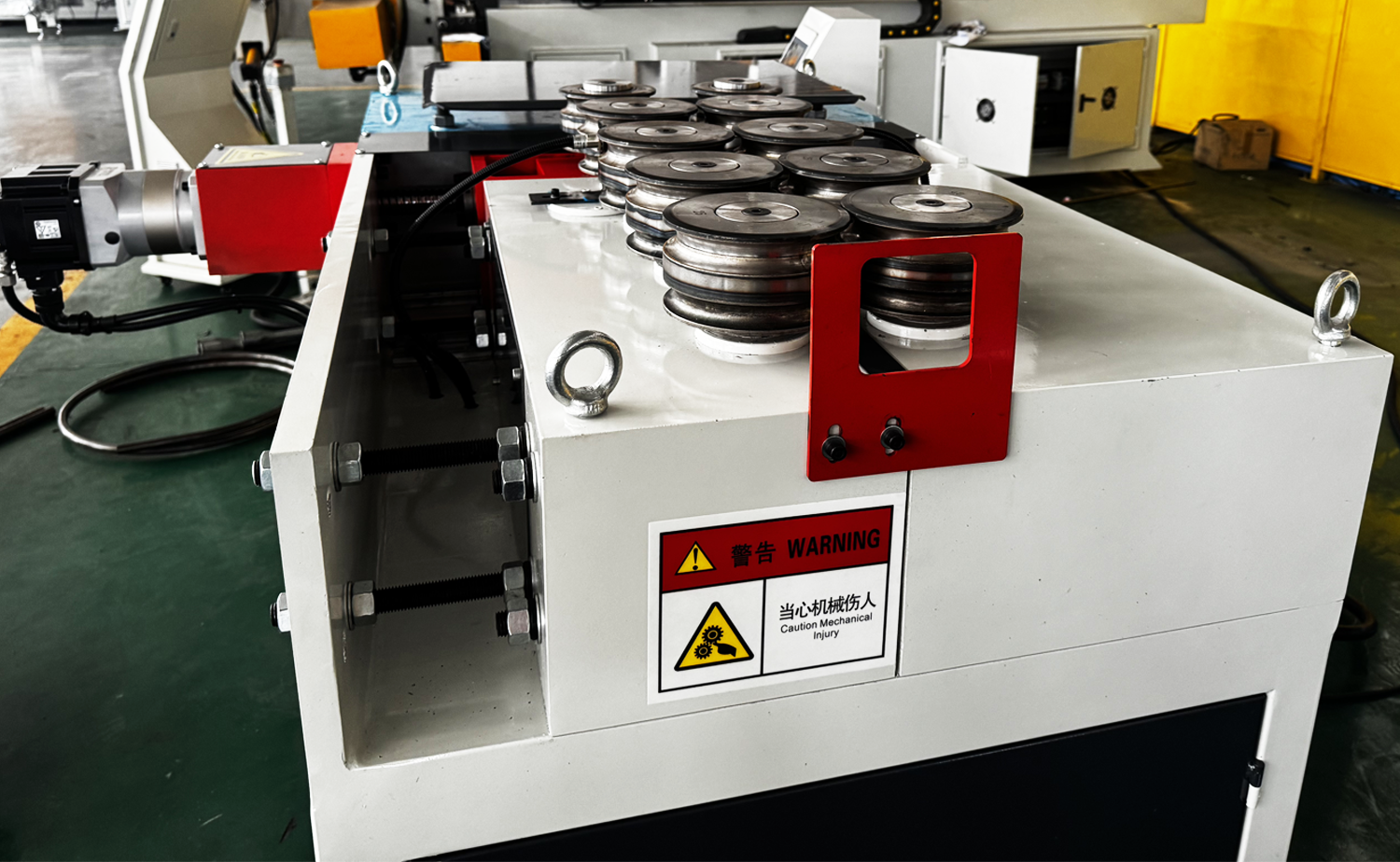

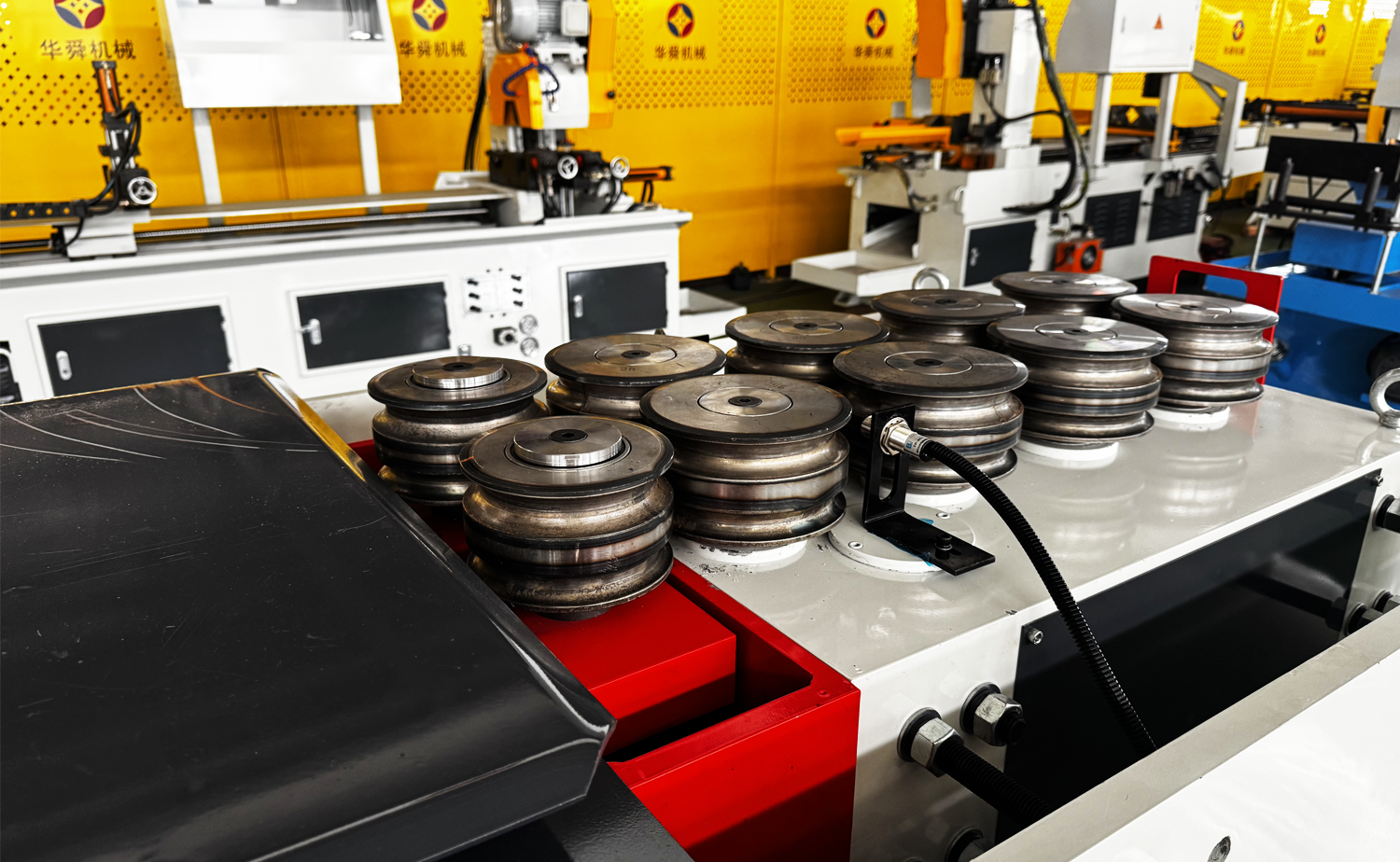

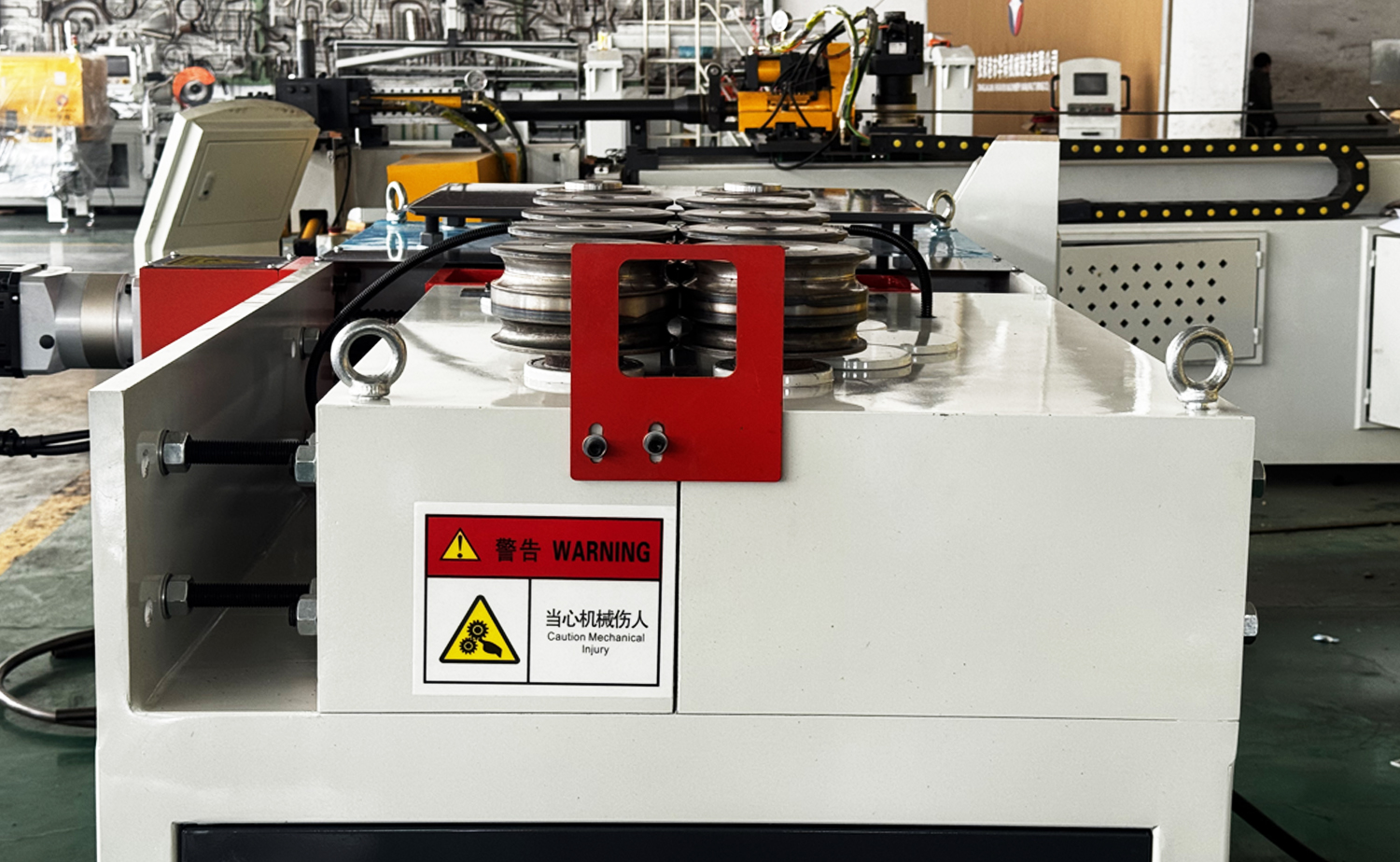

GY Sシェイプシリーズ 丸管圧延機

戻る

  • GY Sシェイプシリーズ 丸管圧延機
  • GY Sシェイプシリーズ 丸管圧延機
  • GY Sシェイプシリーズ 丸管圧延機
  • GY Sシェイプシリーズ 丸管圧延機
  • GY Sシェイプシリーズ 丸管圧延機
  • GY Sシェイプシリーズ 丸管圧延機
  • GY Sシェイプシリーズ 丸管圧延機
  • GY Sシェイプシリーズ 丸管圧延機

特徴

基本パラメータ

ビデオ

業界アプリケーション

お問い合わせ

特徴

1.丸転造機は、減速機とローラーによるコンパクトで信頼性の高い伝動システムを備えています。ホイール駆動のため滑りにくく安定した送りができ、薄肉材料にも最適です。
2.高精度サーボモーターによりローラー位置を制御し、同一ワーク上で複数の曲げ半径を実現します。
3.この機械は、ユーザーフレンドリーなタッチスクリーンインターフェイスを通じて操作され、パラメータを簡単に設定して、さまざまな曲率の円形、円弧、またはスパイラル形状を生成できます。
4.フットスイッチには緊急停止機能が付いており、安全で便利な操作が可能です。
5.ローラー金型の溝形状を変更するだけで、山形鋼、平鋼、丸鋼、その他の異形材などの様々な金属形材の加工が可能です。
6.これは、大きな半径のプロファイルを曲げるのに特に役立ち、特大のパイプ曲げ金型の必要性を回避します。これは、従来のシングルヘッドおよびダブルヘッドのパイプ曲げ機械の理想的な補足です。
7.2つのプレスローラーを装備しており、機械は両方向にS字カーブを自動的に成形することができ、柔軟性を高め、成形能力を拡大します。

パラメータ表

主な技術パラメータ

名前 HSGY-40CNC-3X-7W HSGY-60CNC-2X HSGY-60CNC-2X
最大。転がり能力(炭素鋼) Φ40×2.5mm Φ60×3.0mm Φ60×3.0mm
最大。転がり能力(ステンレス鋼) Φ40×2.0mm Φ60×2.0mm Φ60×2.0mm
分。曲げ半径 R=4-7.5D チューブ外径の10～15倍 チューブ外径の10～15倍
最大。曲げ角度 任意の円形ローリング 任意の円形ローリング 任意の円形ローリング
回転速度 50～150mm/秒 50～150mm/秒 50～150mm/秒
ローリングモールド回転速度 30r/分 40r/分 40r/分
曲げ金型の直径 136mm 1kw 1kw
曲げサーボモーターの電力 3.8kw 4.4kw 4.4kw
サーボモーターに動力を供給する 1kw 1kw 1kw
機械寸法 900×600×1500mm 1360×1220×1200mm 1360×1220×1200mm
機械重量 700KGS 1400KG 1400KG
