特徴

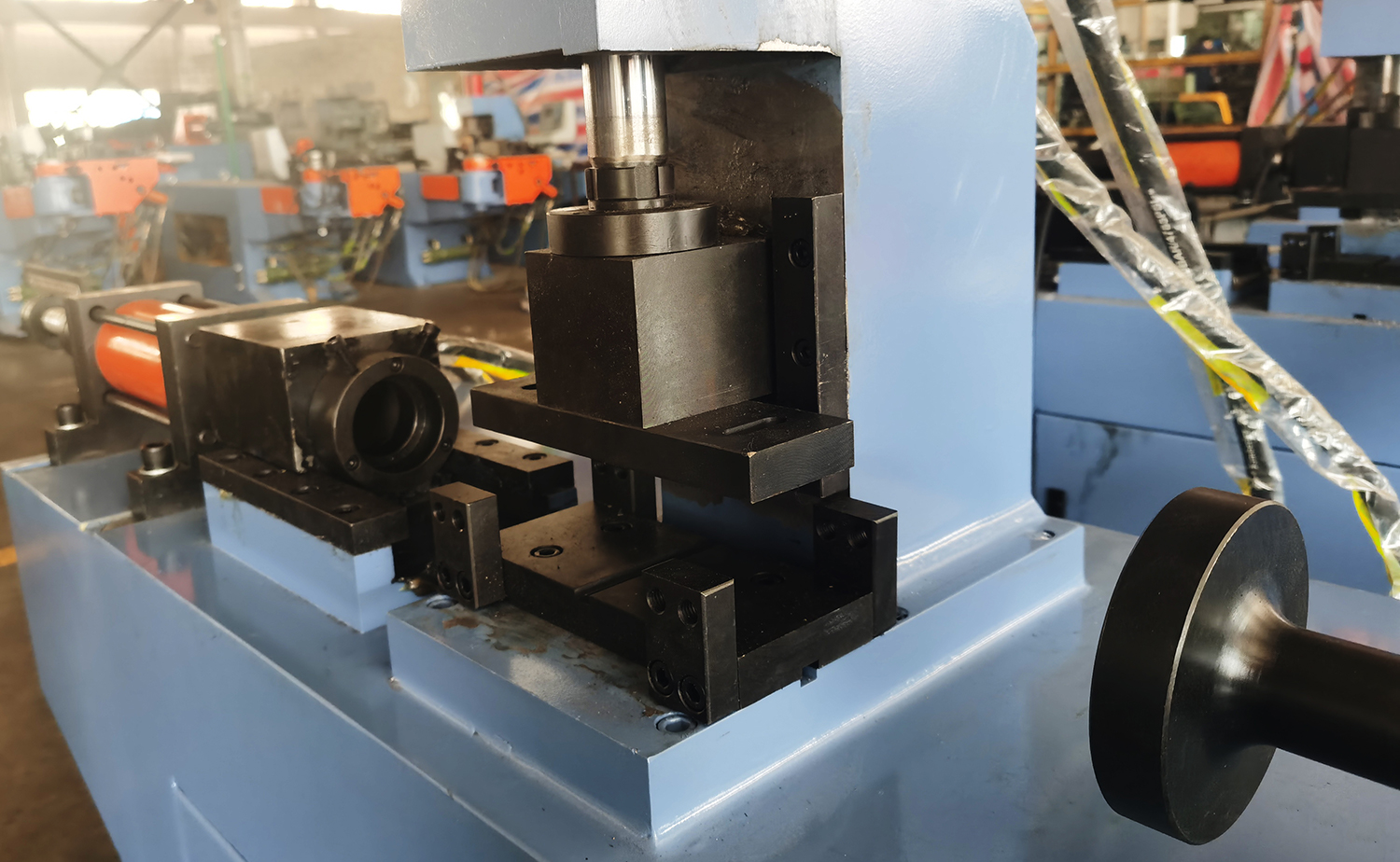

1.これは、チューブ成形用途における精度と使いやすさを追求して設計された高効率自動機械です。

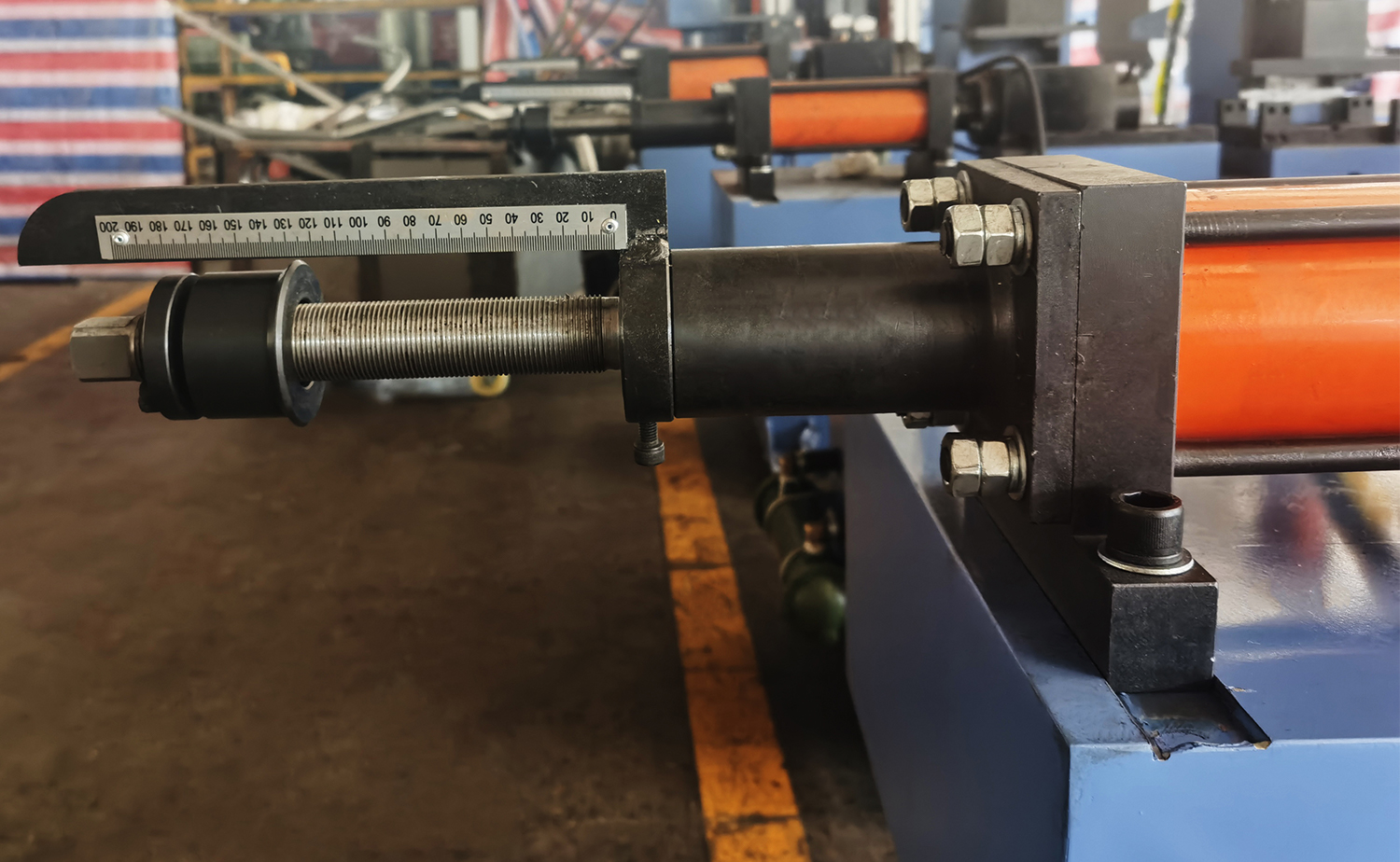

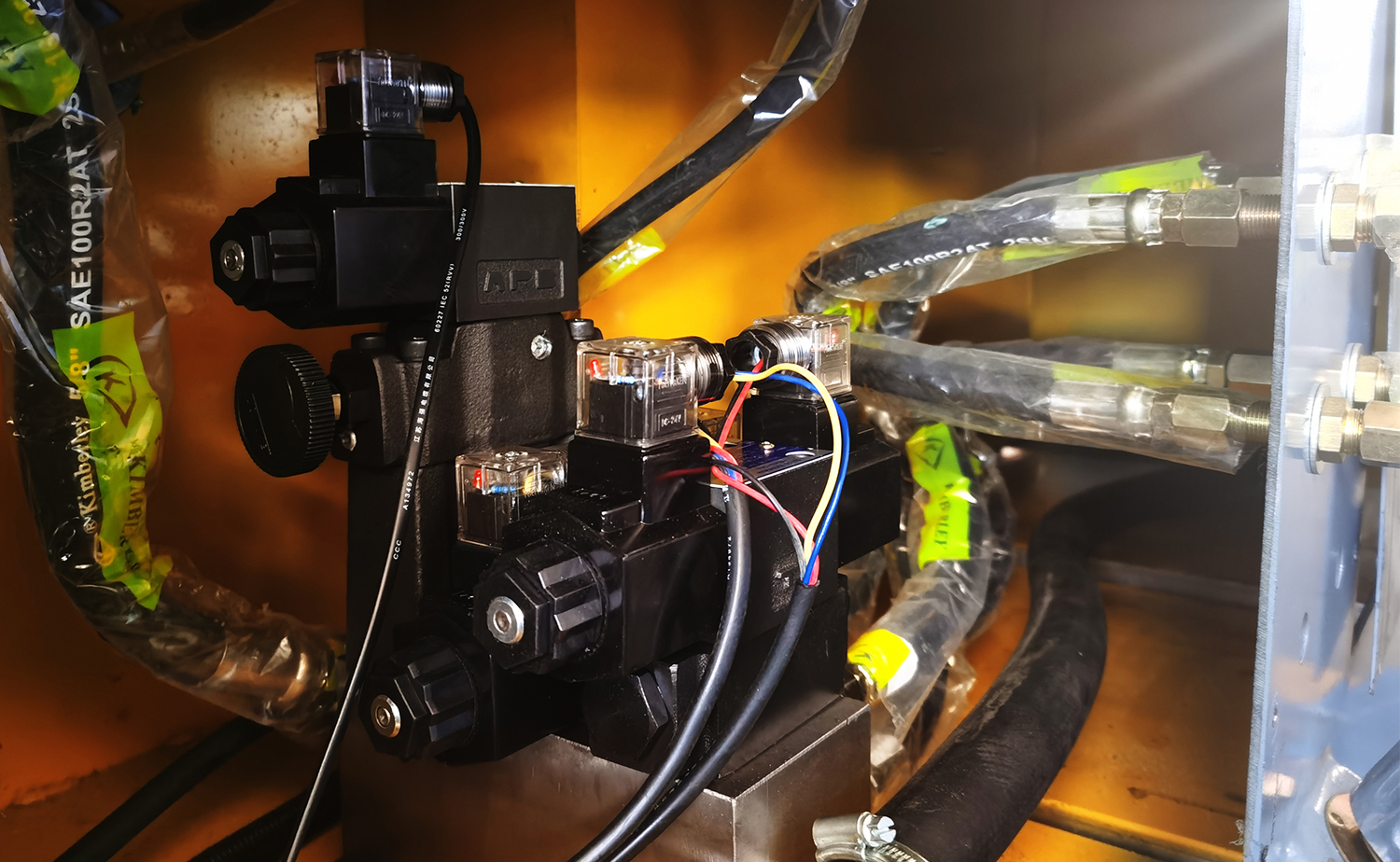

2.チューブのクランプと端の成形プロセスは堅牢な油圧システムによって駆動され、スムーズで信頼性の高い操作を保証します。
3.直感的な PLC タッチ スクリーン インターフェイスにより、自動モードと手動モード間のシームレスな切り替えが可能になり、強化されたユーザー コントロールが提供されます。
4.この機械は、凹凸セクション、長尺、平坦、正方形、拡大、傾斜、V字形、オープンスロットなどを含むさまざまな端部成形形状をサポートし、さまざまな生産ニーズに多用途のソリューションを提供します。
5.高品質の機械コンポーネントで構築されたこのマシンは、一貫した安定性とパフォーマンスを提供し、運用中断のリスクを最小限に抑えます。

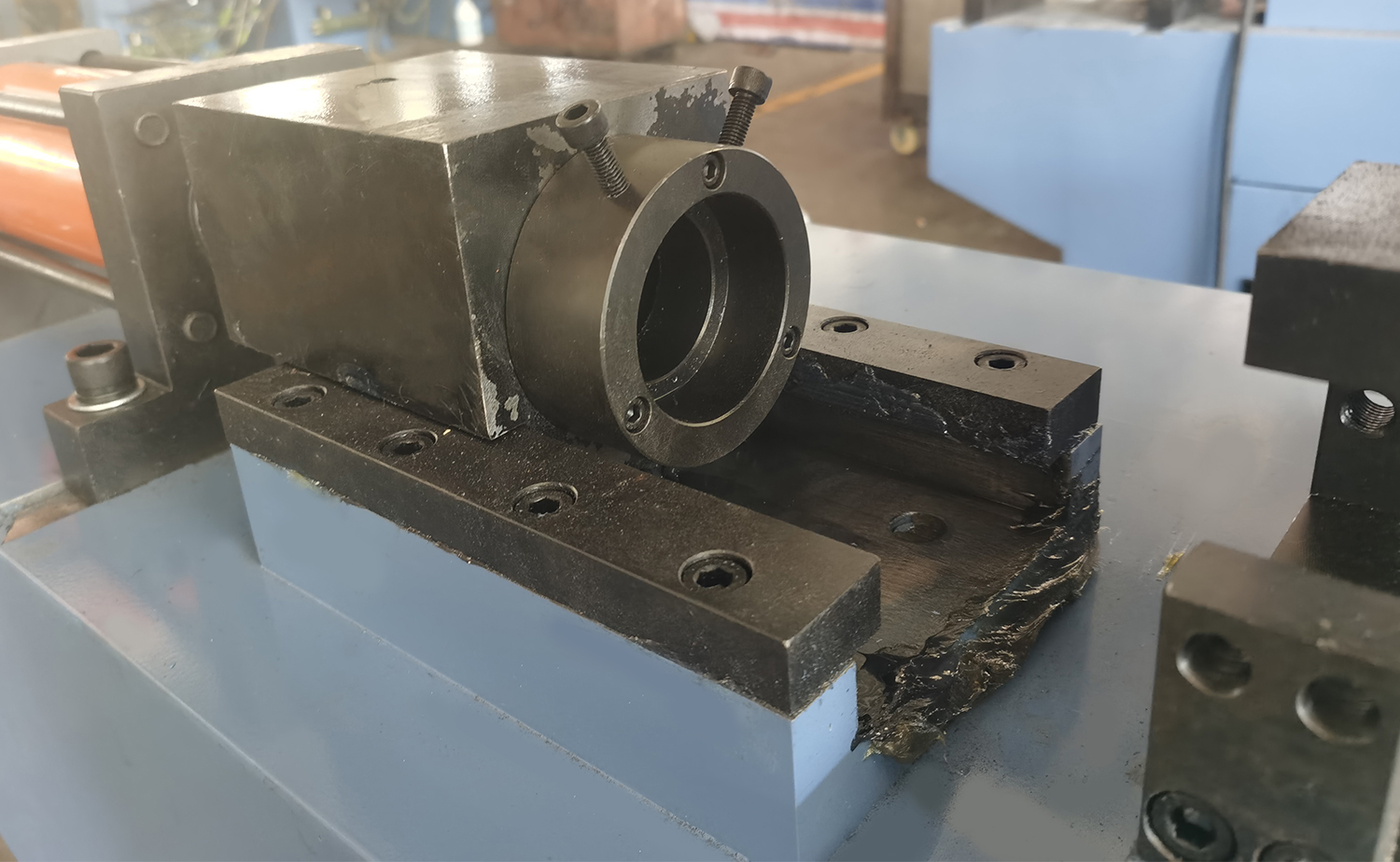

6.金型交換プロセスは簡単かつ効率的であり、迅速なセットアップと生産中のダウンタイムを最小限に抑えます。
7.CE および ISO9001 の認定を受けたこの機械は、国際的な品質および安全基準を満たしており、すべての用途での信頼性とコンプライアンスを保証します。
パラメータ表
主な技術パラメータ
| 名前 | TM-40 | TM-40-2 （ ワークステーション 2 台) | TM-40-5 (ワークステーション 5 台) |
| 最大。端部成形能力 | Φ40×2mm | Φ40×2mm | Φ40×2mm |
| 最大。端部成形長さ | 100mm | 100mm | 150mm |
| 短縮時間 | 100/3-4mm/秒 | 100/3-4mm/秒 | 100/3-4mm/秒 |
| 最大。油圧 | 12Mpa | 12Mpa | 0.75MPa |
| モーター出力 | 4kw | 4kw | 4kw |
| 機械の寸法 | 2400×650×1350mm | 2600×800×1350mm | 2200×1350×1450mm |
| 機械の重量 | 1100kg | 1200kg | 1600kg |

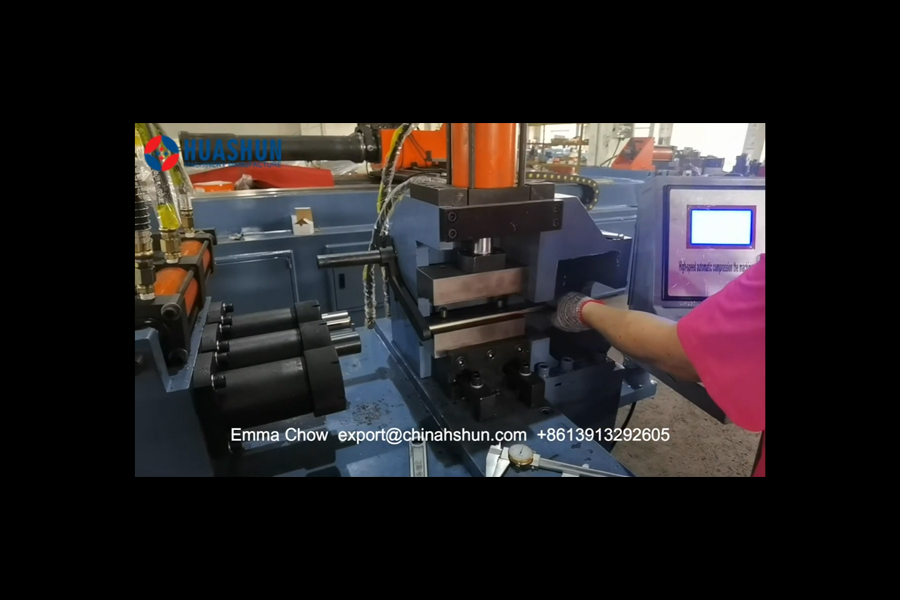

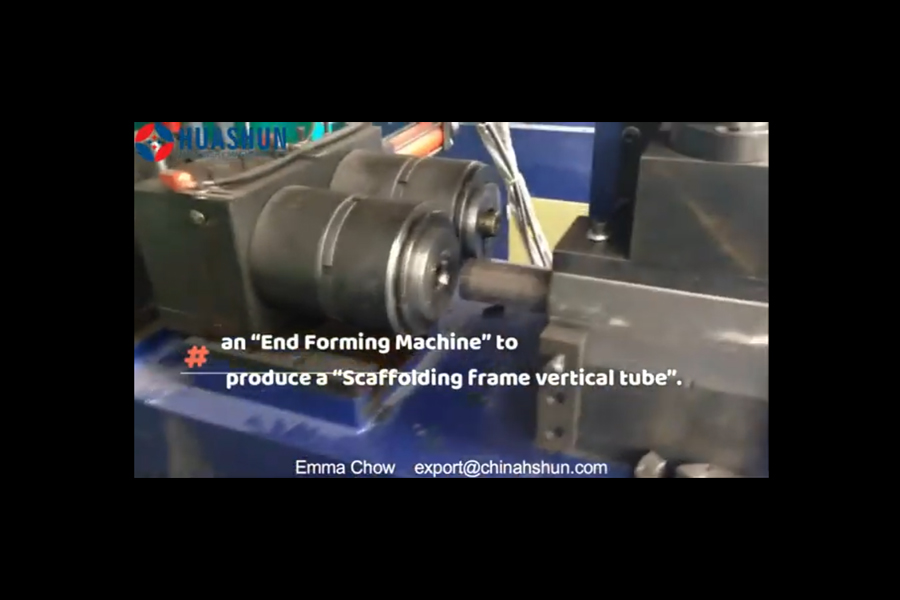

ビデオ
お問い合わせ
2000年に設立された華順は、高品質のパイプ加工機械の研究開発と生産に特化しています。パイプ曲げ機、パイプ切断機、パイプ端部成形機、面取り機など、さまざまな製品を提供しています。すべての製品はCE認証とISO9001品質管理システム認証を取得しており、国際基準への準拠を保証しています。20年以上の業界経験を持つ当社は、航空宇宙、自動車、HVAC、造船などの業界向けにカスタマイズされたソリューションを提供しています。
として 中国 TM40 高効率自動シングルヘッドチューブエンド成形機 サプライヤー および TM40 高効率自動シングルヘッドチューブエンド成形機 工場当社の設備は航空宇宙、自動車、家具製造業界で広く使用されており、パイプ切断、曲げ、端部成形などのさまざまな加工ニーズに対応しています。当社は継続的な革新に取り組んでおり、優れた製品品質と顧客満足度で高い評価を得ています。
