特徴
1.この自動機械は、オペレータの入力を最小限に抑えながらチューブ成形プロセスを合理化するように設計されており、卓越した効率を実現します。
2.油圧システムを搭載しており、チューブの正確なクランプと端部の成形を保証し、すべてのサイクルで一貫した結果を提供します。

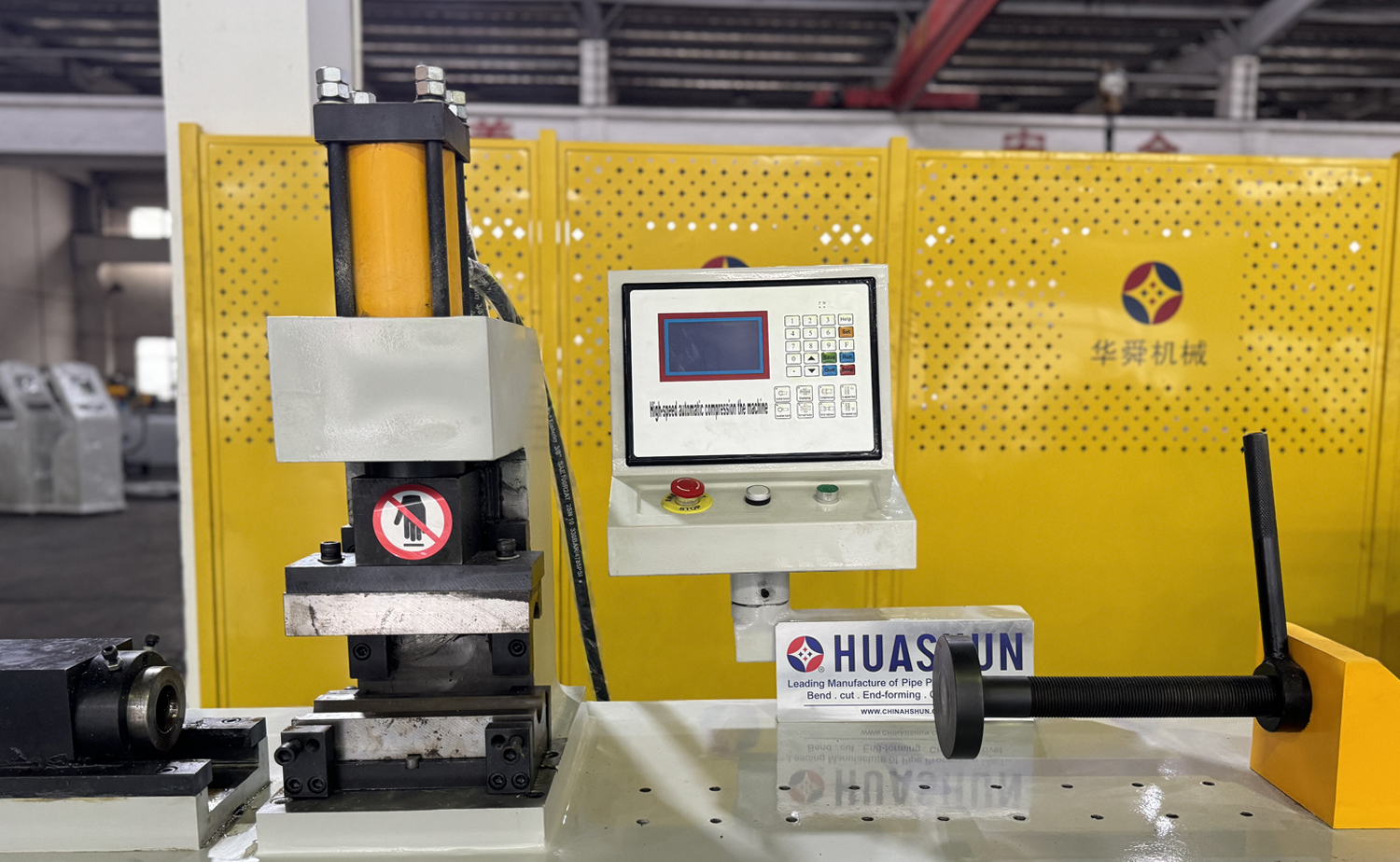

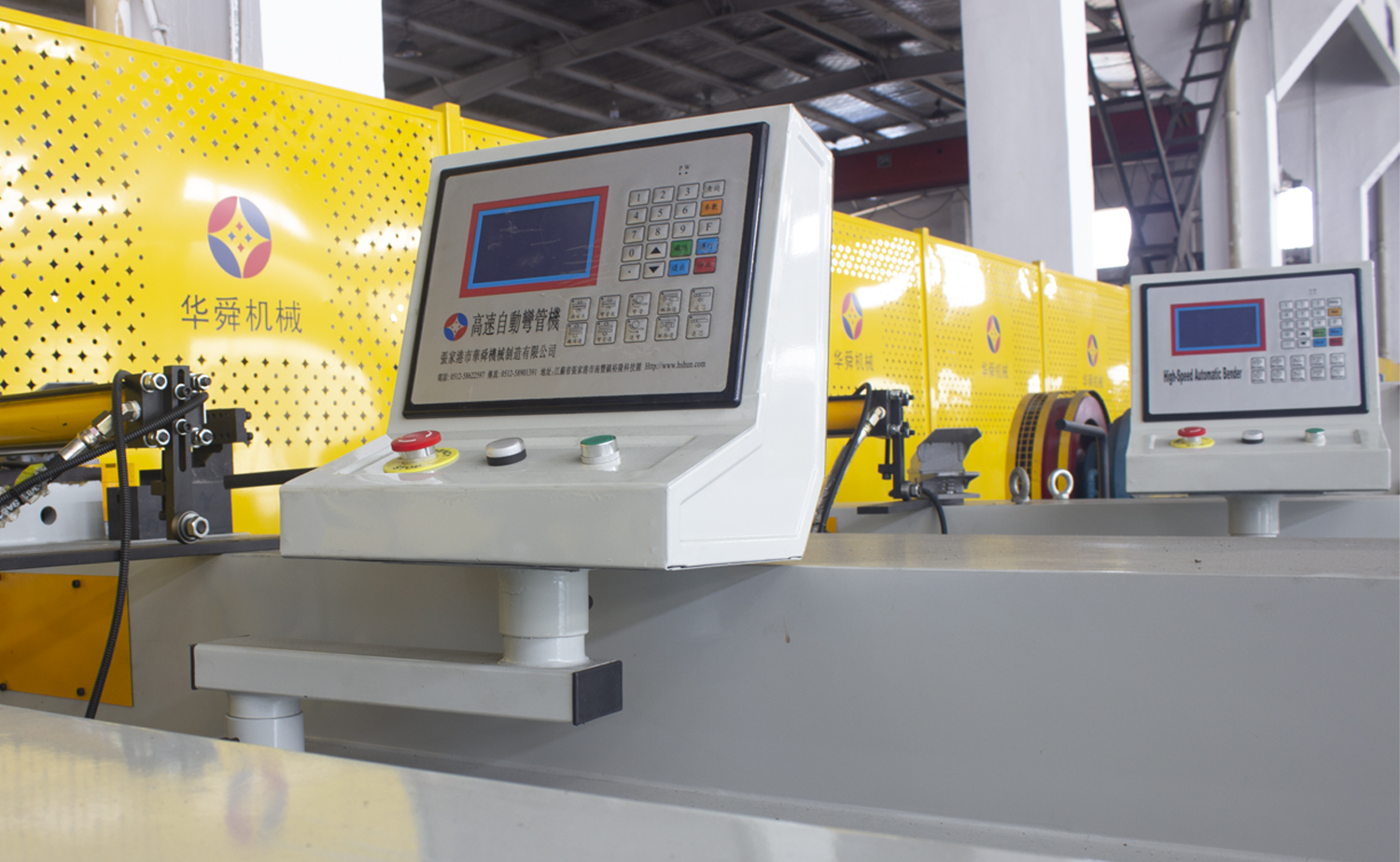

3.ユーザーフレンドリーなPLCタッチスクリーンは、自動モードと手動モードの両方に簡単にアクセスできるため、操作が簡素化され、さまざまな生産ニーズに適応します。
4.凹凸、平、四角、傾斜、V字、拡大部、オープンスロットなど幅広い端部成形形状を実現でき、お客様の多様な要求に応える汎用性の高い機械です。
5.高品質の機械部品により、優れた安定性と信頼性の高い動作が保証され、機械は連続生産環境に最適です。
6.金型の交換は迅速かつ簡単なプロセスであり、迅速なセットアップと生産フローの中断を最小限に抑えるように設計されています。
7.CE および ISO9001 認証を取得したこのマシンは、品質、安全性、およびパフォーマンスに関する最高の国際基準に準拠しています。
パラメータ表
主な技術パラメータ
| 名前 | TM-60 | TM-60-2 (2 ワークステーション) |
| 最大。端部成形能力 | Φ60×2mm | Φ60×2mm |
| 最大。端部成形長さ | 150mm | 150mm |
| 短縮時間 | 100/5-6mm/秒 | 100/5-6mm/秒 |
| 最大。油圧 | 14Mpa | 14Mpa |
| モーター出力 | 5.5kw | 5.5kw |
| 機械の寸法 | 2600×700×1500mm | 2900×850×1500mm |
| 機械の重量 | 1350kg | 1450kg |

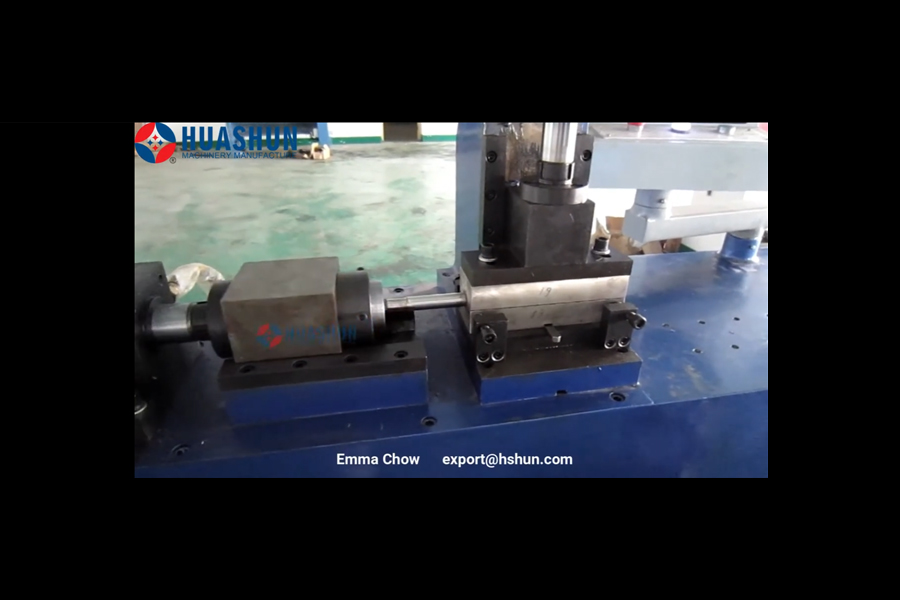

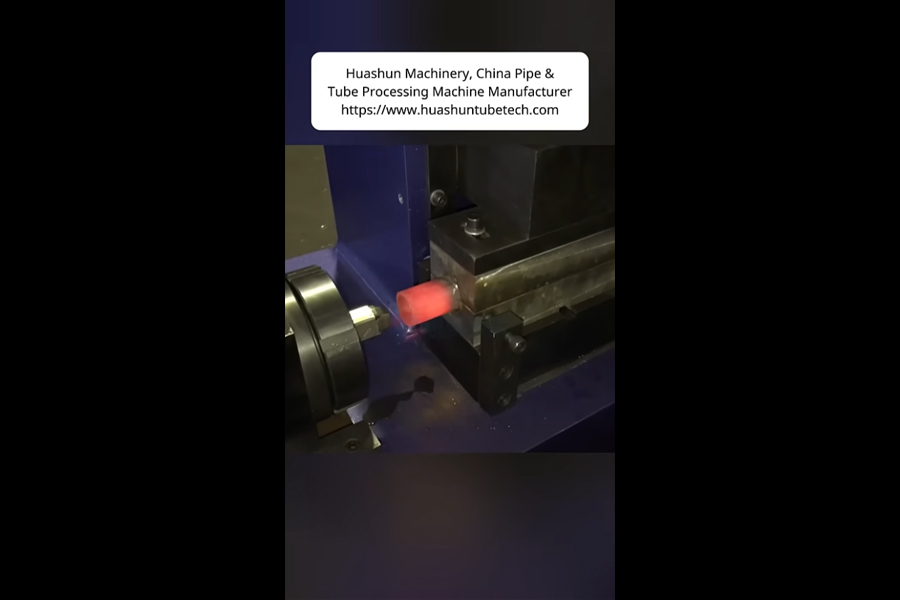

ビデオ
お問い合わせ
2000年に設立された華順は、高品質のパイプ加工機械の研究開発と生産に特化しています。パイプ曲げ機、パイプ切断機、パイプ端部成形機、面取り機など、さまざまな製品を提供しています。すべての製品はCE認証とISO9001品質管理システム認証を取得しており、国際基準への準拠を保証しています。20年以上の業界経験を持つ当社は、航空宇宙、自動車、HVAC、造船などの業界向けにカスタマイズされたソリューションを提供しています。
として 中国 TM60 油圧シングルヘッドチューブエンド成形機 サプライヤー および TM60 油圧シングルヘッドチューブエンド成形機 工場当社の設備は航空宇宙、自動車、家具製造業界で広く使用されており、パイプ切断、曲げ、端部成形などのさまざまな加工ニーズに対応しています。当社は継続的な革新に取り組んでおり、優れた製品品質と顧客満足度で高い評価を得ています。
