特徴
1.この完全自動機械は高効率を実現するように設計されており、精度と最小限のダウンタイムでチューブ成形作業を最適化します。
2.油圧駆動のチューブクランプおよび端部成形機構により、さまざまな材料や生産条件にわたってスムーズで一貫した結果が保証されます。
3.直感的な PLC タッチ スクリーンにより、自動モードと手動モードの間で簡単にナビゲーションできるため、オペレーターはさまざまなタスクの設定をすばやく調整できます。
4.凹凸、長形、平形、角形、テーパー形、V字形、オープンスロットなどの幅広い端部成形形状に対応しており、さまざまな製造ニーズに対応できます。
5.プレミアム機械部品により、機械が優れた安定性で動作し、誤動作のリスクが軽減され、耐用年数が延長されます。
6.金型交換プロセスは簡素化するように設計されており、迅速な調整を可能にし、生産遅延を最小限に抑えます。
7.CE および ISO9001 規格を満たすことが認定されたこの機械は、厳格な国際品質および安全規制に準拠しており、あらゆる産業環境で信頼できるパフォーマンスを保証します。
パラメータ表
主な技術パラメータ
| 名前 | TM-80 | TM-80-2（ワークステーション 2 台） |
| 最大。端部成形能力 | Φ80×3mm | Φ80×3mm |
| 最大。端部成形長さ | 150mm | 150mm |
| 短縮時間 | 100/8-10mm/秒 | 100/8-10mm/秒 |
| 最大。油圧 | 16Mpa | 16Mpa |
| モーター出力 | 7.5kw | 7.5kw |
| 機械の寸法 | 2900×700×1700mm | 3200×900×1700mm |
| 機械の重量 | 1500kg | 1800kg |

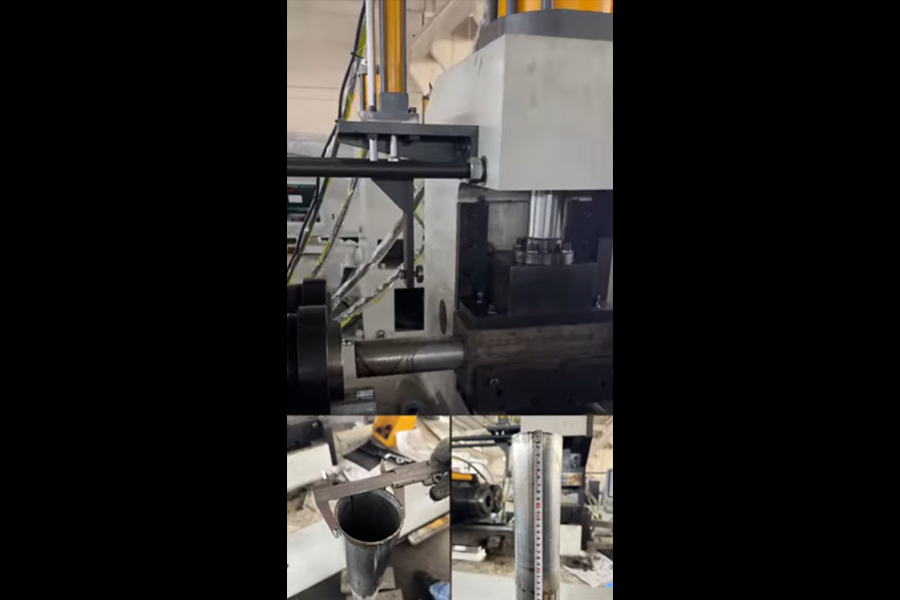

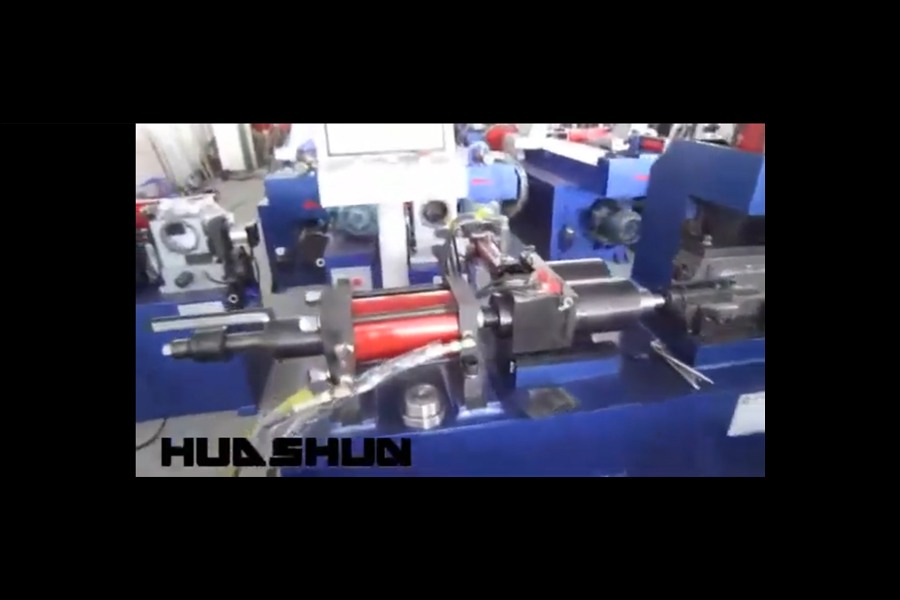

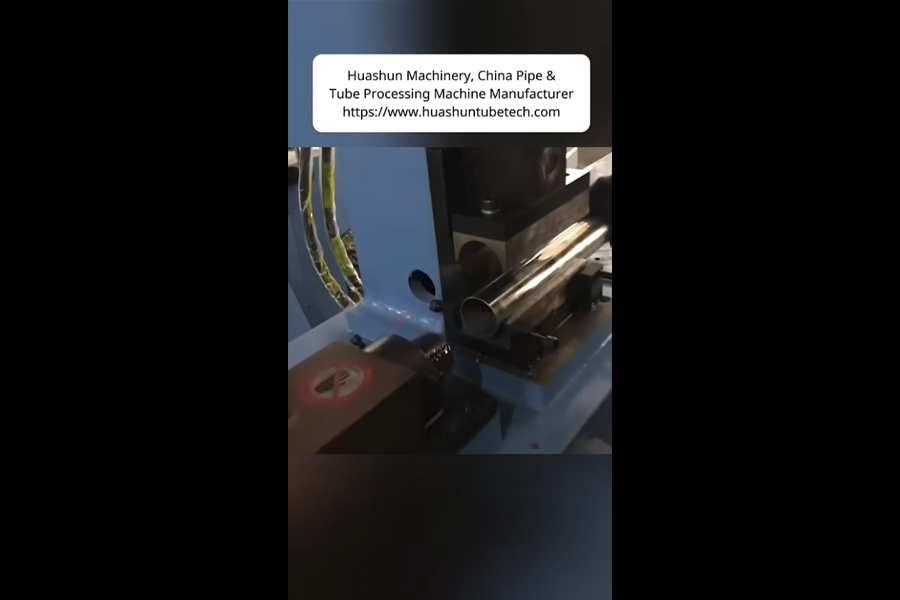

ビデオ
お問い合わせ
2000年に設立された華順は、高品質のパイプ加工機械の研究開発と生産に特化しています。パイプ曲げ機、パイプ切断機、パイプ端部成形機、面取り機など、さまざまな製品を提供しています。すべての製品はCE認証とISO9001品質管理システム認証を取得しており、国際基準への準拠を保証しています。20年以上の業界経験を持つ当社は、航空宇宙、自動車、HVAC、造船などの業界向けにカスタマイズされたソリューションを提供しています。
として 中国 TM80 自動シングルヘッドチューブエンド成形機 サプライヤー および TM80 自動シングルヘッドチューブエンド成形機 工場当社の設備は航空宇宙、自動車、家具製造業界で広く使用されており、パイプ切断、曲げ、端部成形などのさまざまな加工ニーズに対応しています。当社は継続的な革新に取り組んでおり、優れた製品品質と顧客満足度で高い評価を得ています。
