特徴

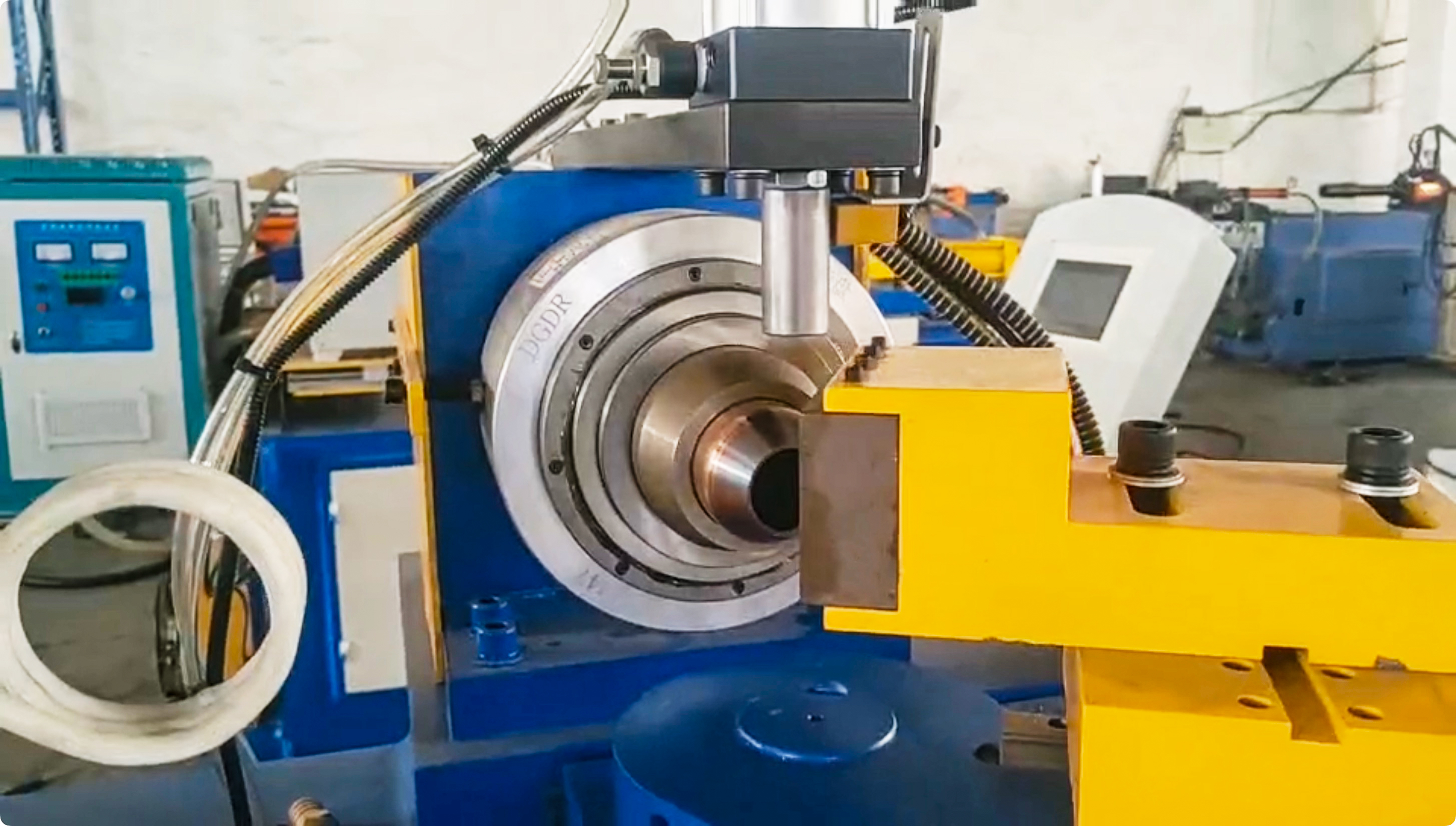

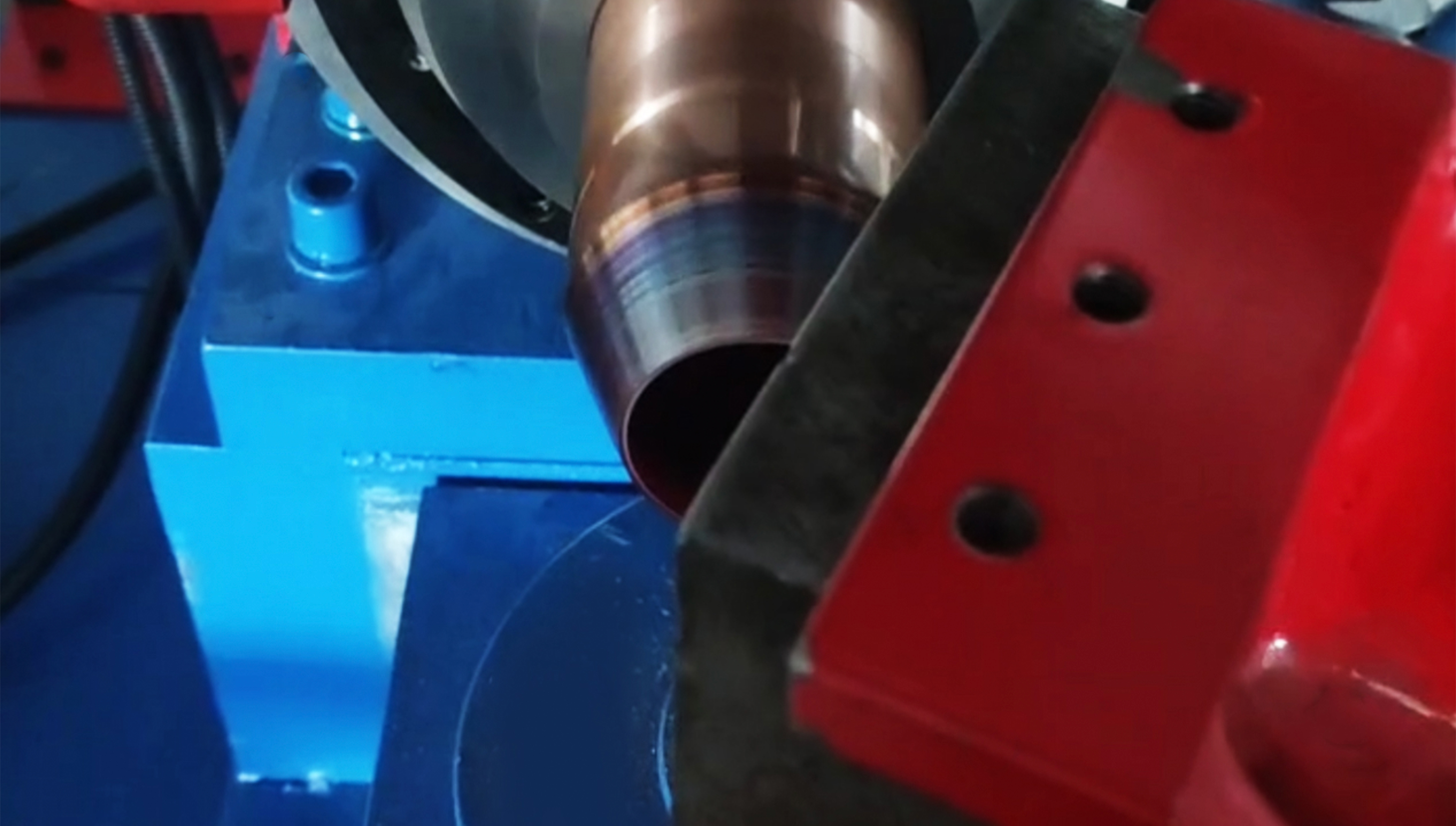

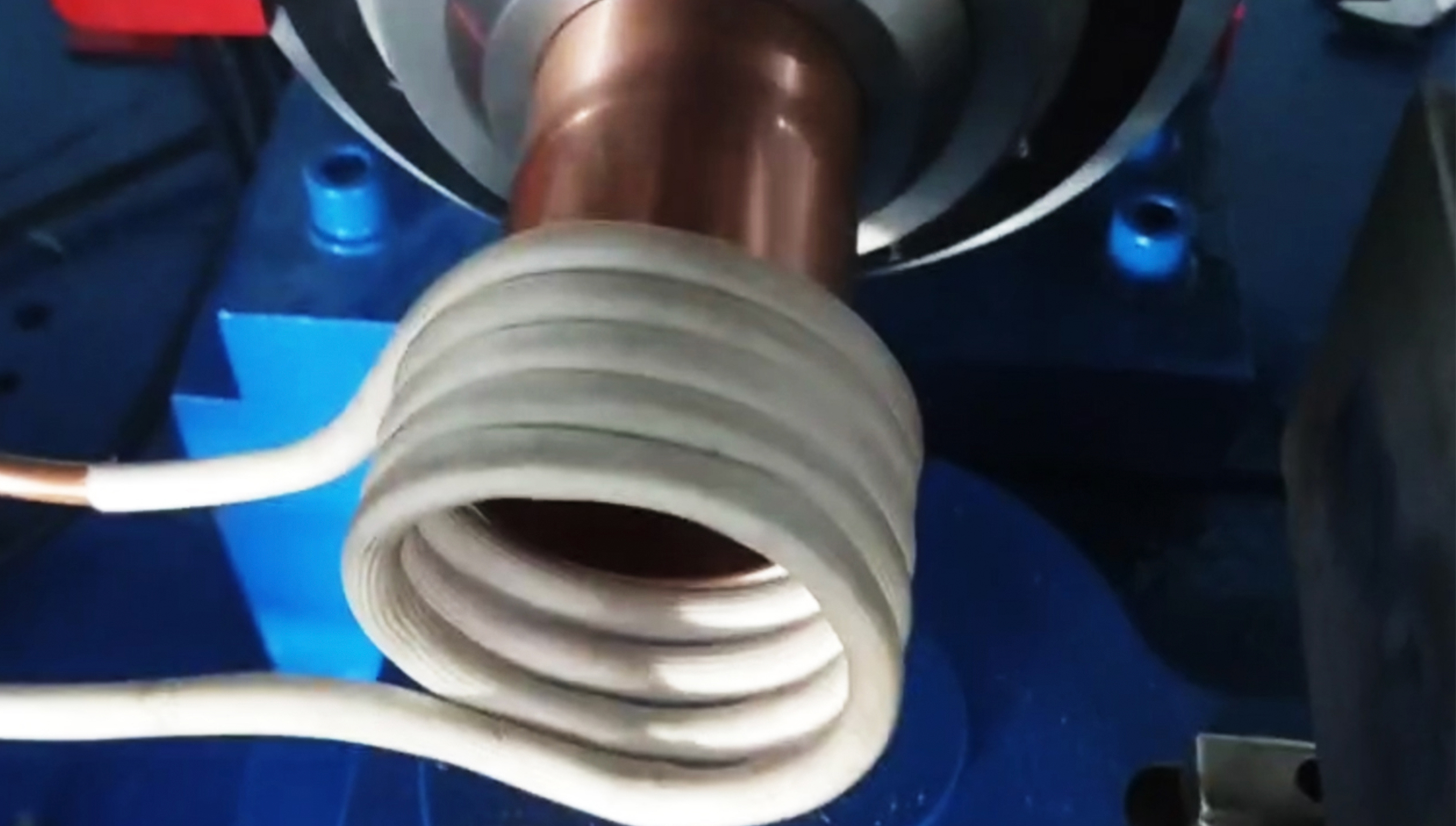

この機械は、パイプの端を加熱して閉じるように設計されており、平らな側面やパイプの端を成形することもできます。これは、非常に効率的で完全に自動化されたエンドクロージング ソリューションです。

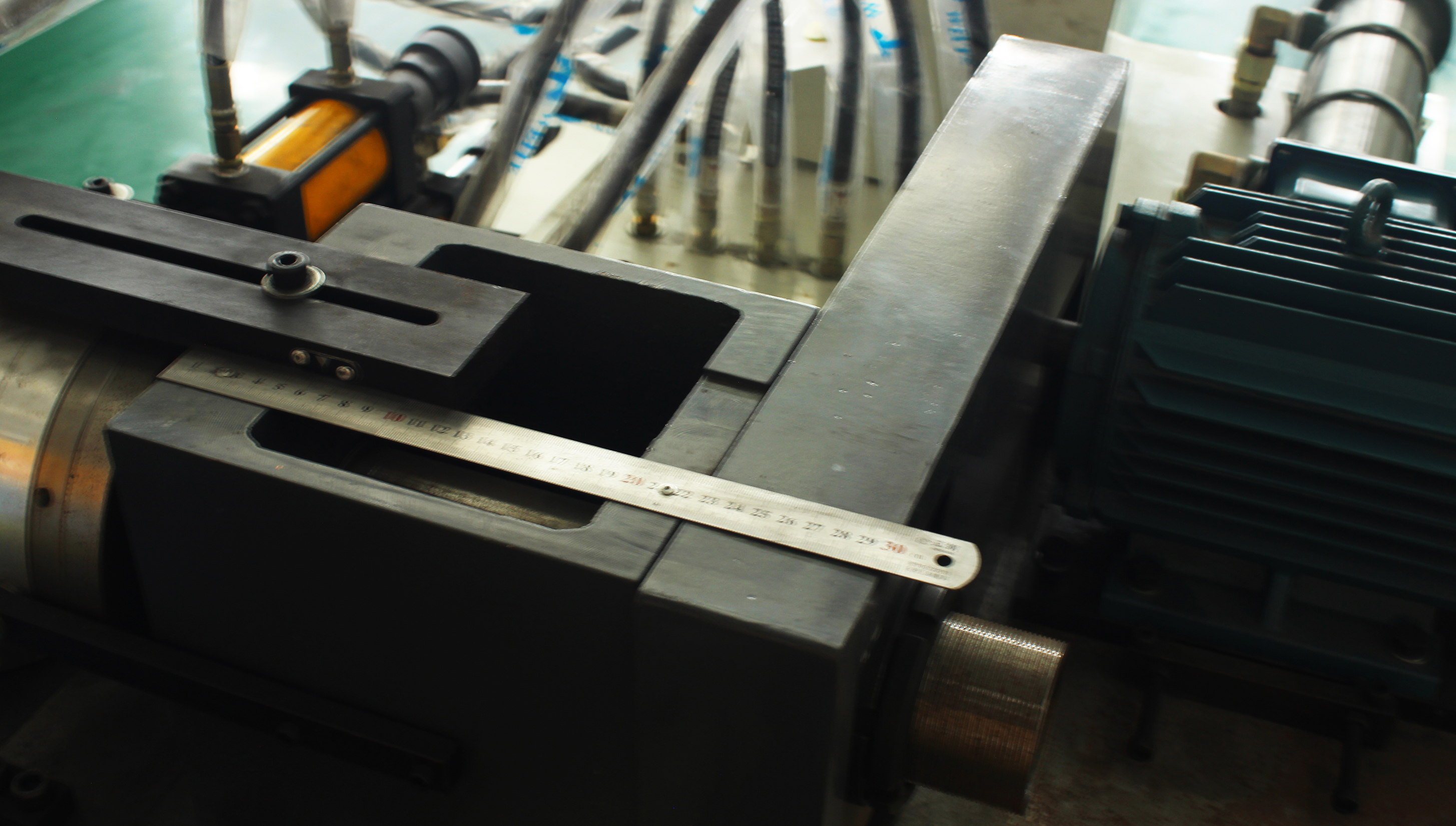

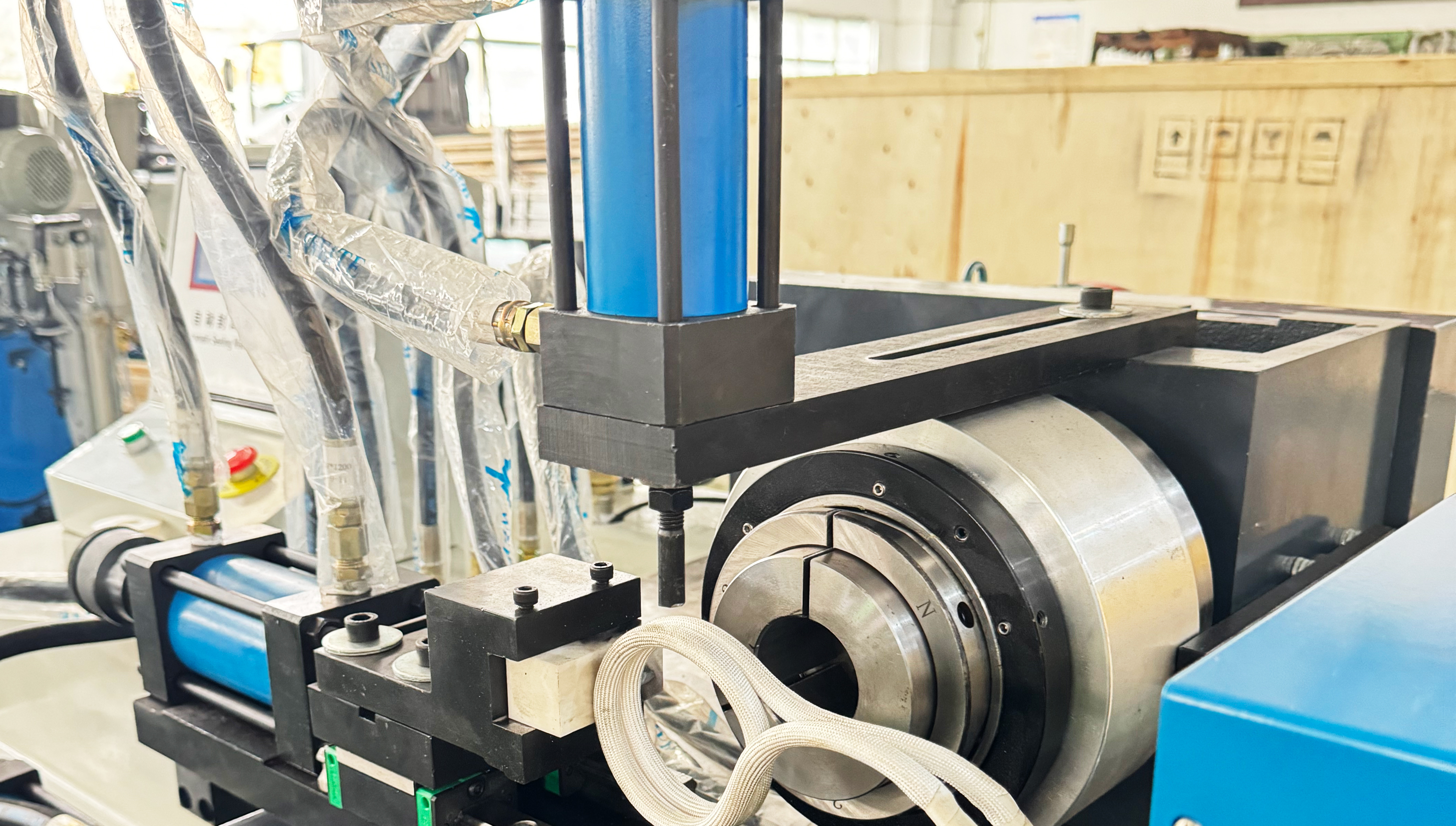

チューブのクランプと端部の成形プロセスは油圧で駆動され、信頼性の高い操作が保証されます。平頭、丸頭、中実、中空など様々なシール形状に対応します。

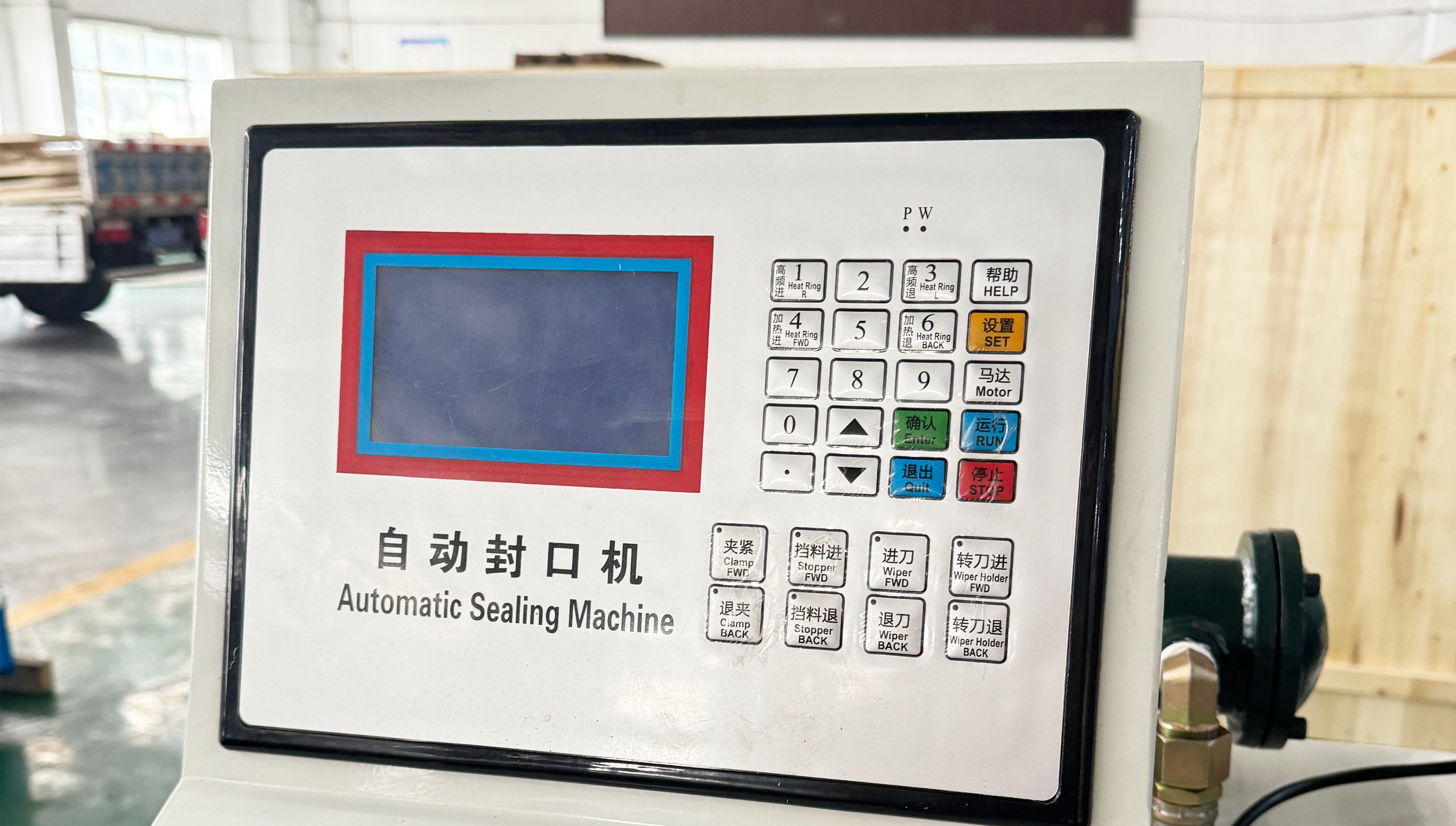

ユーザーフレンドリーなインターフェイスにより、オペレータは自動モードと手動モードを簡単に切り替えて、最適な制御を行うことができます。この機械は高品質の機械コンポーネントで構築されており、安定した長期にわたるパフォーマンスを保証します。
金型交換プロセスはシンプルかつ効率的で、ダウンタイムが削減されます。品質保証に関してCEおよびISO9001認証を取得しています。
パラメータ表
主な技術パラメータ
| 名前 | TM-S-40 | TM-S-60 | TM-S-80 |
| 処理チューブ外径(mm) | Φ10～40 | Φ10-60 | Φ10-80 |
| 処理チューブ(太さ)(mm) | ＜ 2 | ＜ 5 | ＜ 5 |
| 加工チューブ長さ(mm) | 150～1000 | 150～1000 | 150～1000 |
| 処理時間 (pc) | 10～40代 | 10～40代 | 10～40代 |

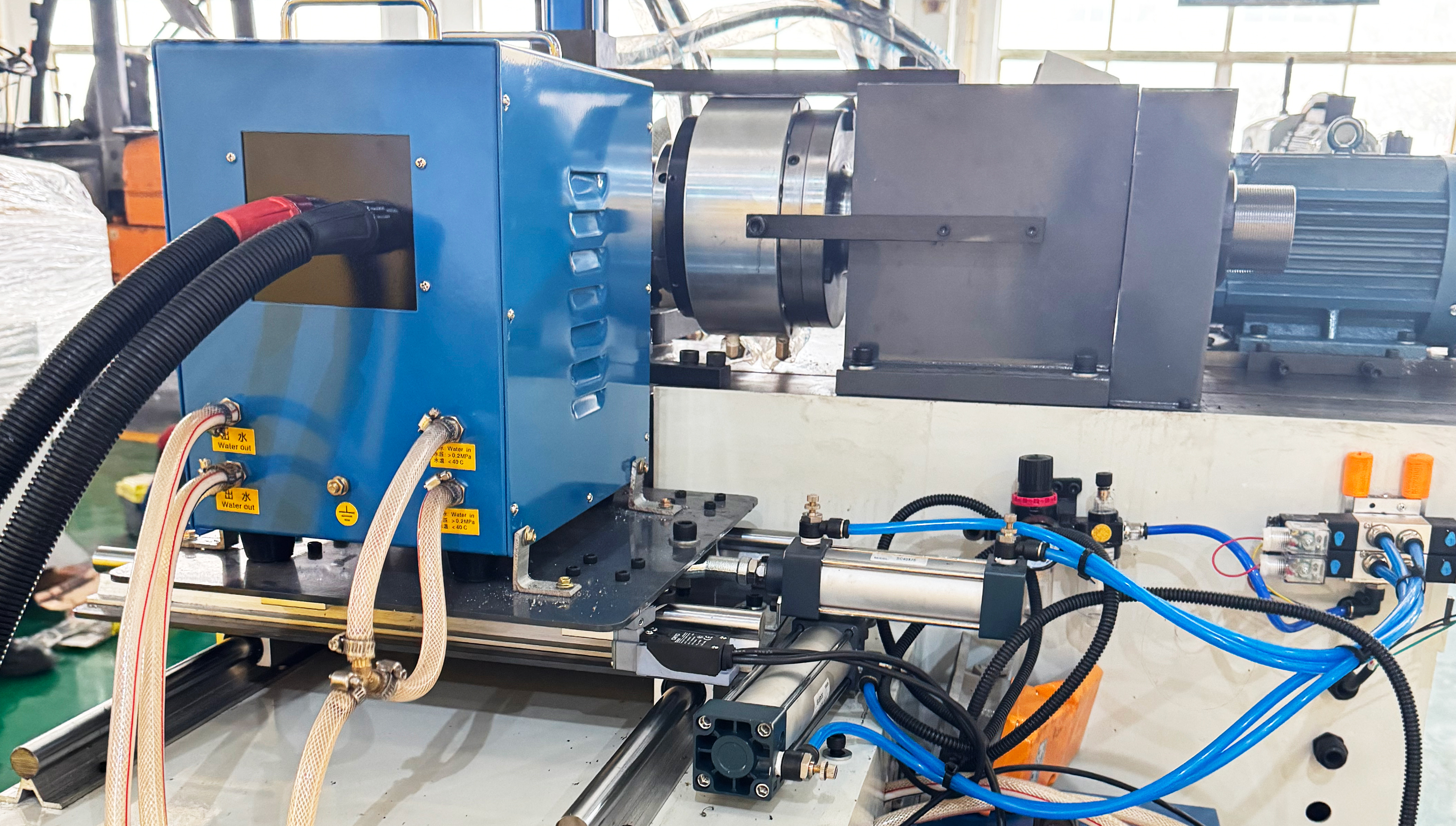

| 高周波ヒーター(kw) | 15 | 25 | 40 |

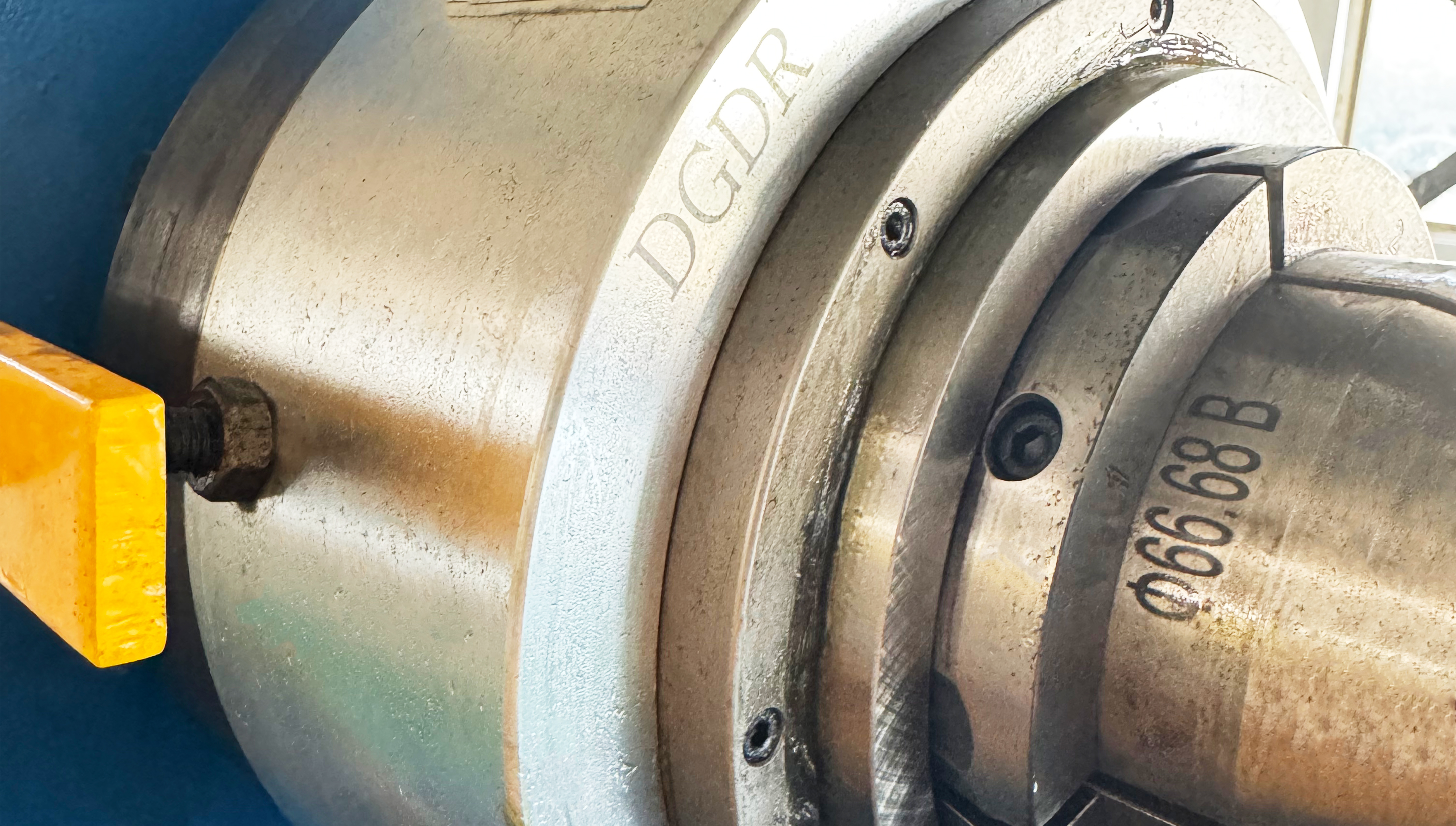

| チャンク(mm) | 40 | 60 | 90 |

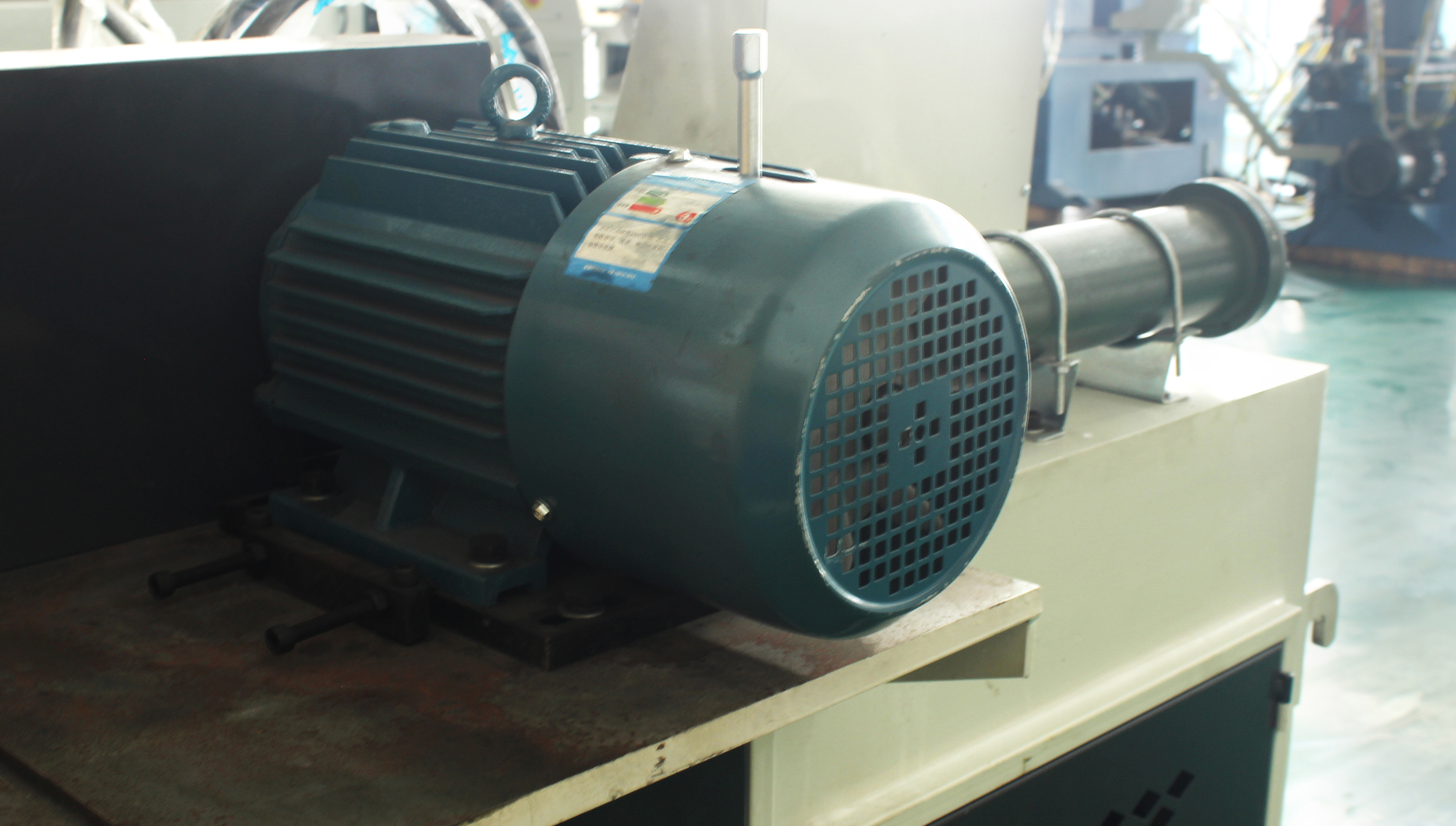

| モーター出力 (kw) | 1.5 3 | 4×2 | 4×2 |
| 機械寸法(mm) | 1900×900×1600 | 3000×1000×1600 | 3000×1000×1600 |
| 機械の重量 (kg) | 860 | 1100 | 1100 |
