特徴

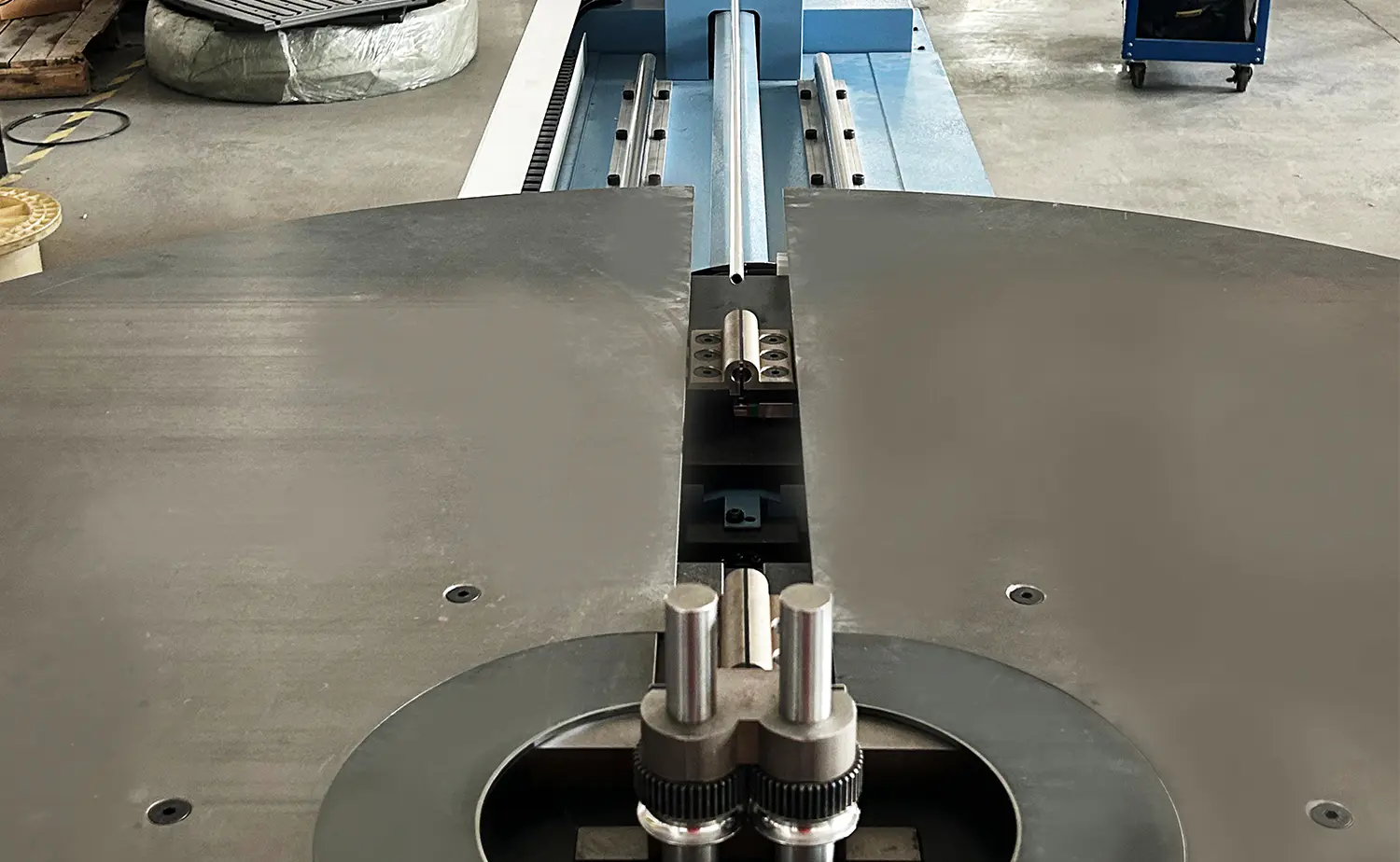

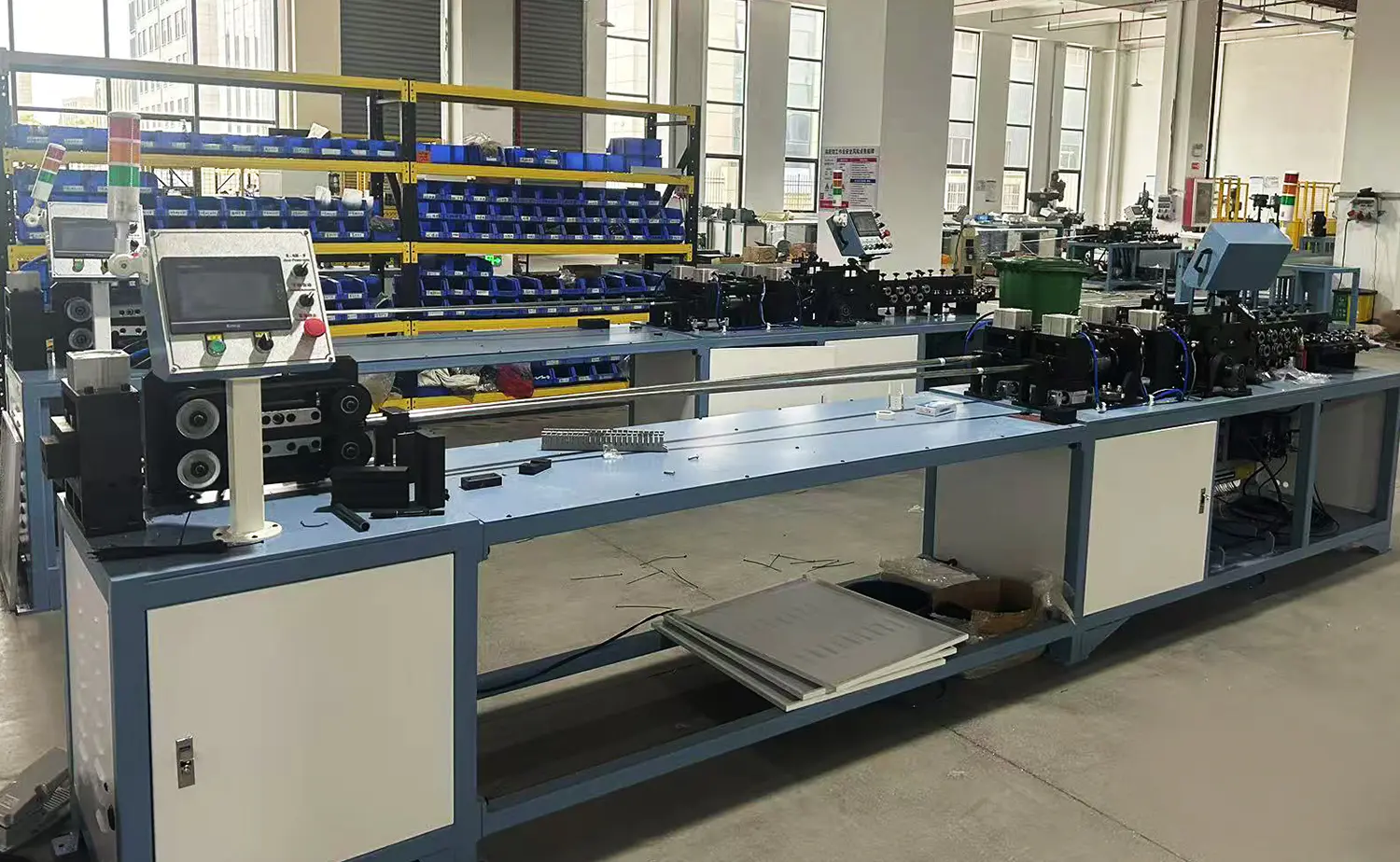

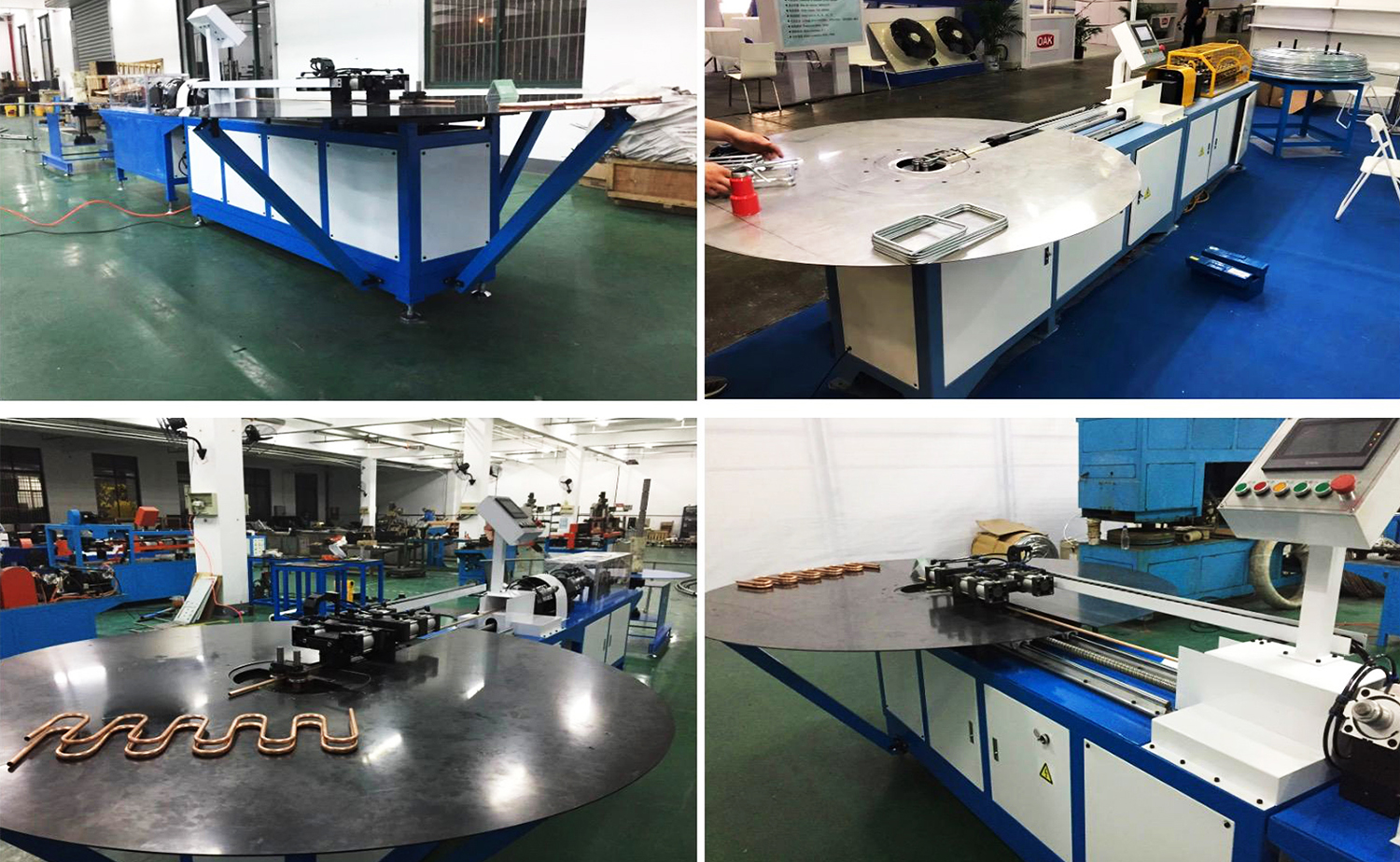

完全に自動化されたサーペンタイン ベンダーは、デココイル、矯正、切断、曲げを 1 つの操作に統合し、単一のアルミニウム、銅、またはバンディ チューブの加工用に特別に設計されています。従来の手動方法と比較して、この自動システムは効率を大幅に高め、人件費を削減します。
3 つの部分からなるクランプダイによりチューブの歪みが最小限に抑えられ、滑らかで正確な切断エッジが確保されます。高精度の同心度が維持され、後工程でも優れた溶接品質を確保します。チップレス切断システムは 2 点クランプによる 360° 回転切断を使用し、材料をロスすることなくきれいな切断を保証します。
この機械は、特許取得済みのサーボ制御曲げシステムを備えており、正確な曲げ角度と方向を実現するように設計されています。特別に設計された曲げツールは、最小限の変形で一貫した曲げ半径を保証し、高品質で視覚的に魅力的な曲げを実現します。
パラメータ表
主な技術パラメータ
| パラメータ | データ |
| チューブ材質 | 銅管/アルミ管/バンディ管 |
| 空気圧 | 0.5～0.6MPa |
| 油圧 | 5～7MPa |
| チューブ直径 | Φ3-20mm（金型変更） |
| チューブ肉厚 | 0.3～1.5mm |
| 曲げ能力 | 単管 |
| 曲げ角度 | 1～210度 |
| 曲げ半径 | R11～R50（金型変更） |
| 曲げ回数 | 最大110回/サイクル |
| 送り長さ | 10～700mm/回、複数回送り可能 |
| テーブルサイズ | Φ1～5m（カスタマイズ可能） |
| 制御システム | PLC制御/タッチスクリーン |
| モーター出力 | 9kW |
| 電気系統 | 380V、50Hz、3相（カスタマイズ） |
| ディメンション | 2350×780×1590 mm 1570×530×1170 mm (テーブルは除く) |

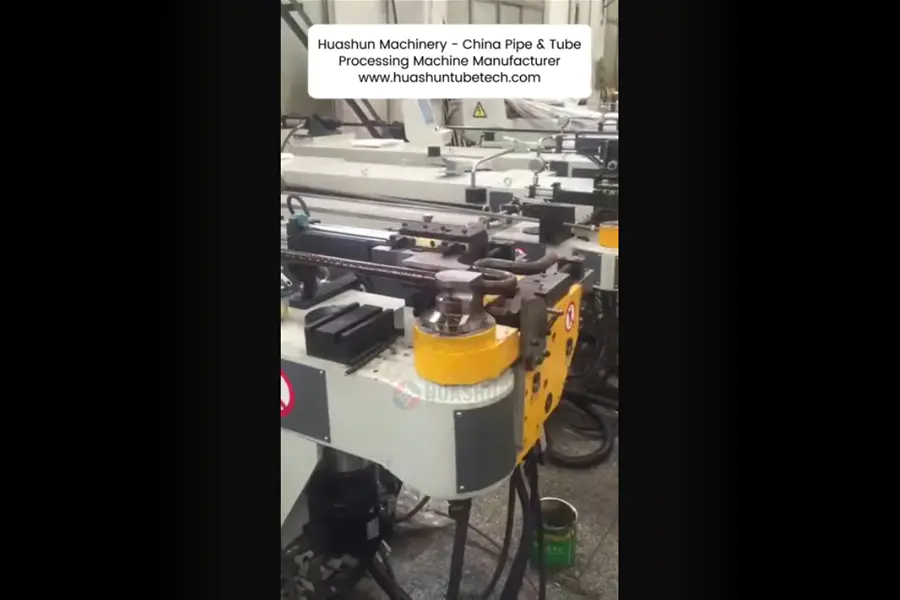

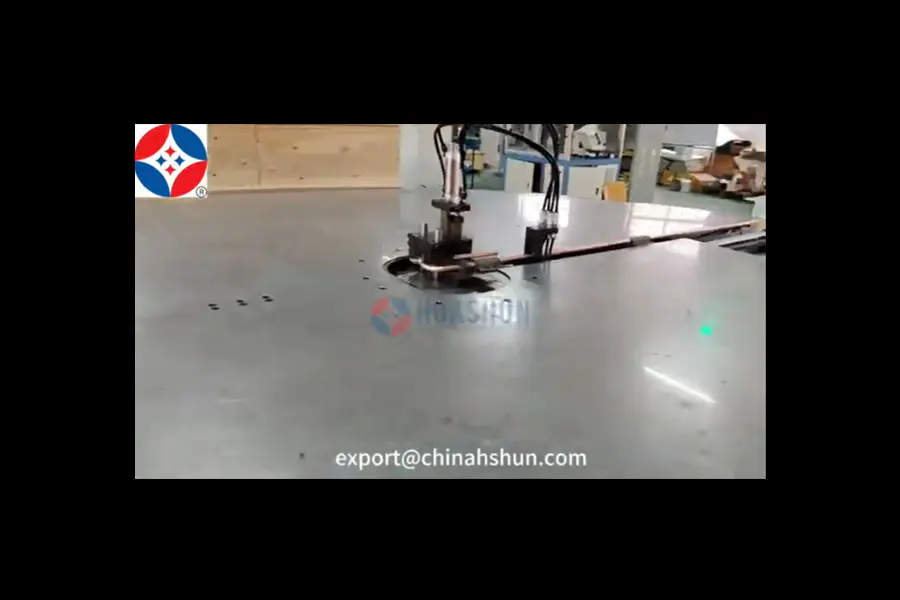

ビデオ
