特徴

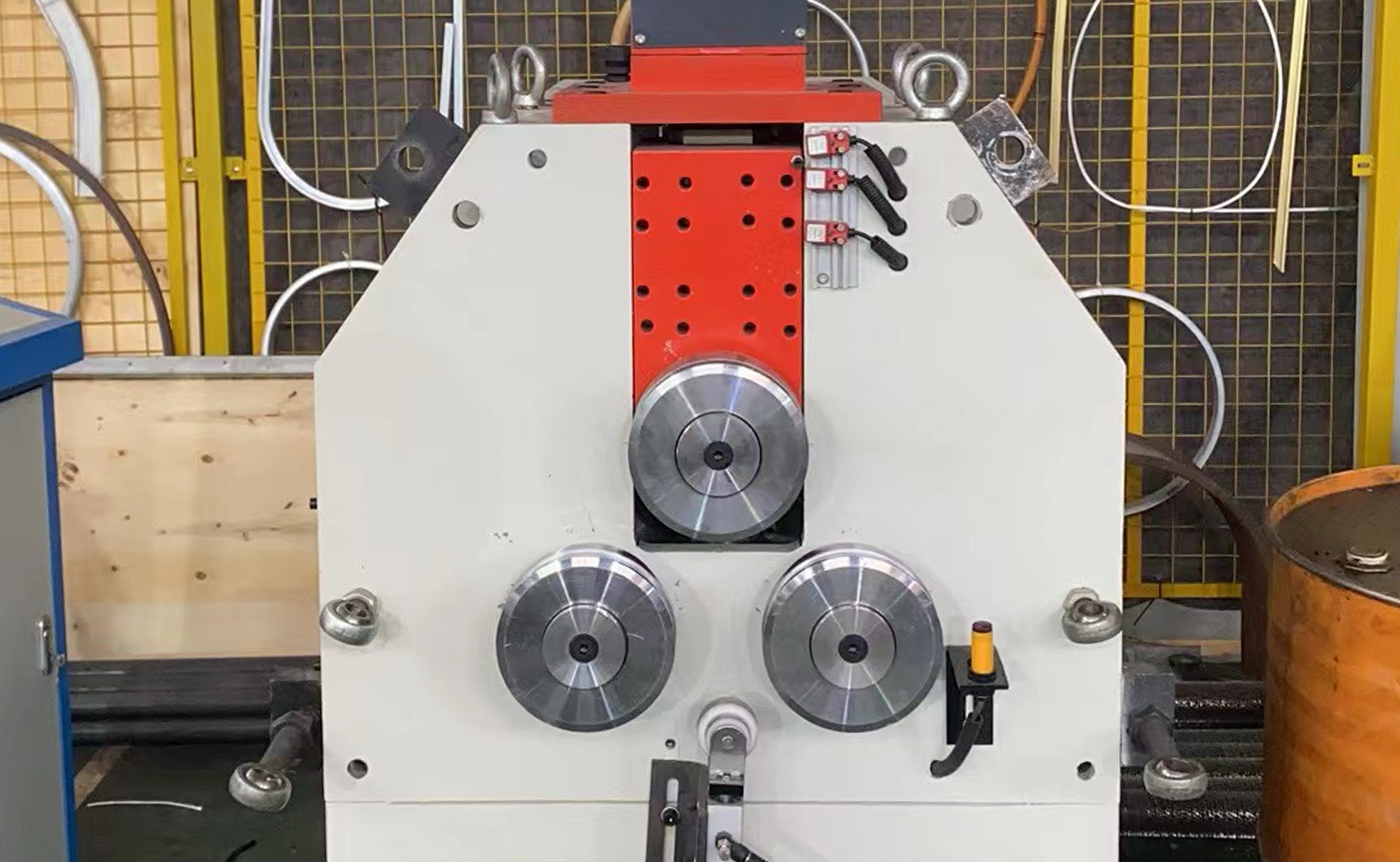

1. 減速機はワイヤーセットをローラーで駆動するため、コンパクトな構造です
そして高い信頼性。
2. ホイールドライブは滑りにくく、薄肉素材なので曲げることもできます。
3. サーボモーターが径変化を制御し、複数の異なる曲げを実現
1本のパイプの半径はgです。
4. フットスイッチには非常停止機能も付いており、操作が簡単です。
5. マシンは伝送バランスがとれており、パラメータを設定するだけで済みます。
タッチスクリーンを使用して、さまざまな曲率の円、円弧、またはスパイラル形状を取得できます。
6. 金型の溝形状を変えることで、様々な金属形状の加工が可能です。
アングル鋼、平鋼、丸鋼、その他の特殊な断面プロファイルとして。
7. 大きな半径のプロファイルを曲げることにより、超大型のプロファイルを作成することによる欠点が回避されます。
パイプ曲げ金型。 SEでは実現できない必要なサプリメントです
シングルヘッドおよびダブルヘッドのパイプ曲げ機のシリーズ。
パラメータ表
主な技術パラメータ
| 名前 | HSGY-60CNC-3-2X |
| 最大。転がり能力(炭素鋼) | Φ60×2mm |
| 最大。転がり能力(ステンレス鋼) | Φ56×1.5mm |
| 分。曲げ半径 | R=8-15D |
| 最大。曲げ半径 | 制限なし |
| ローリングモールド回転速度 | 20r/分 |
| 曲げ金型の直径 | 156mm |
| アーク加圧サーボモーター | 1kw |
| 給電モーター電力 | 4.4kw |
| 機械寸法 | 1300×800×1100mm |
| 機械重量 | 1000KG |

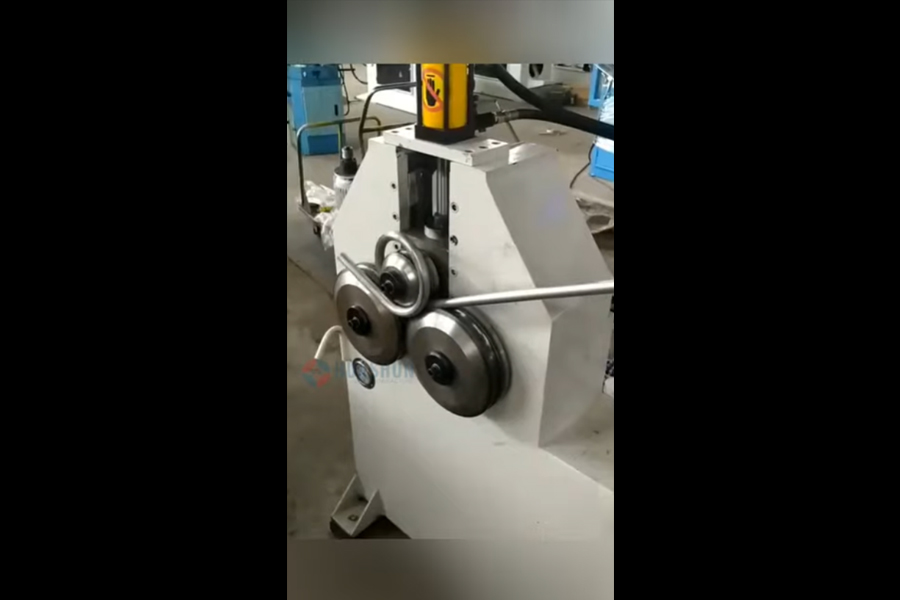

ビデオ
