特徴
制御と操作
ヒューマン インターフェイスは、自動および手動モード オプションによるシームレスな制御を提供します。機械はクランプダイと加圧ダイの油圧クランプにより時計回りに曲がり、安定性を確保するために水平なセットアップに配置されます。
曲げ加工
速度調整可能な直動油圧ダイスにより、正確な曲げが保証されます。このマシンは最大 16 個のプログラムを保存し、それぞれが 16 個の曲げをサポートし、プログラム可能な材料スプリングバック補正を備えています。
送りと軸
曲げ軸はシリンダーで駆動され、送り軸と回転軸は両方とも手動で柔軟かつ正確な制御が可能です。
材質の適合性
スチール、ステンレス鋼、アルミニウム、チタン、真鍮などの材料の繰り返し曲げに最適です。フットペダルスタート機構により作業効率が向上します。
含まれる機能
このシステムには、水冷、絞り曲げツール、ワイパー ダイ ブラケット、およびマンドレル ロッドが付属しています。取扱説明書、工具箱、調整可能な工具も含まれています。電源構成は、3 相 220V、380V、または 415V で使用できます。
パラメータ表
主な技術パラメータ
| モデル | SB-219NC |
| 最大パイプ外径 | 219×16mm |
| ステンレス丸管 | 168×6.0mm |
| 軟鋼角管 | 150×10mm |
| 最大。マニュアルの移動量 | 6000mm |
| 最大。曲げ半径 | 1000mm |
| 最大。曲げ角度 | 190° |
| 曲げパイプ番号 | 16個 |
| 最大。圧力 | 18MPa |
| モーター出力 | 45kW |
| ディメンジョン | 9000×2000×2000mm |
| 重量 | 38500kg |

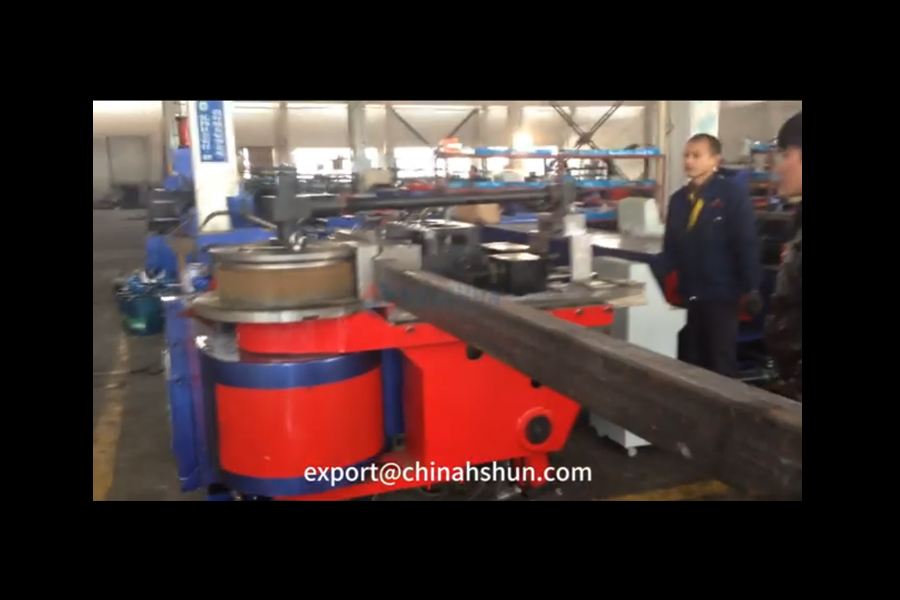

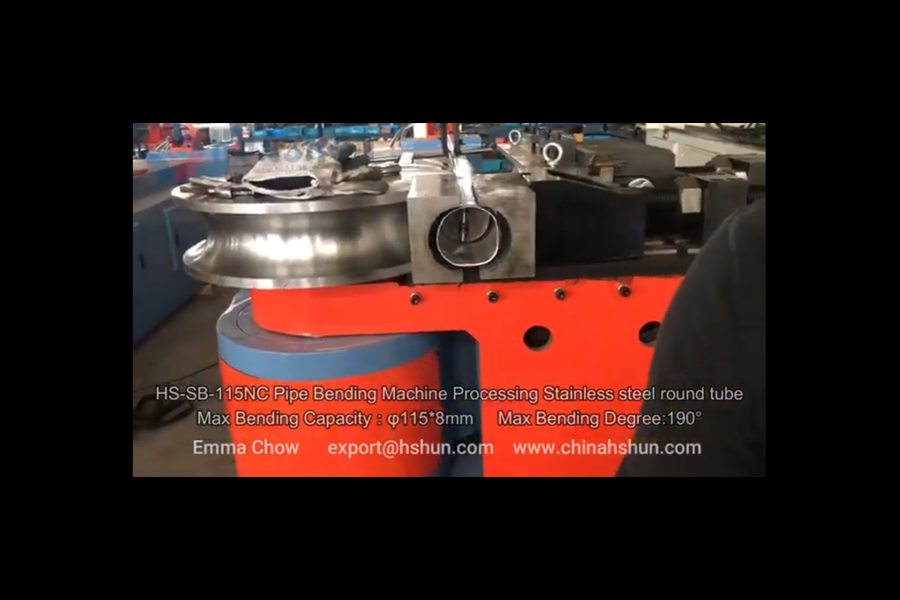

ビデオ
